一孔60米石拱跨线拱桥全套施工图纸

附件详情

桥梁概况：
1、拱按等截面悬链线无铰拱进行设计, 净跨径 L0=60米，净矢高f0=12米，拱轴系数 m=2.814。
2、温度应力按温度变化±15度计算。封拱温度为15°C。
3、拱圈计算未考虑桥台位移、沉降等影响。
4、腹拱圈采用等截面圆弧拱。
5、两岸引孔桥台均为U型桥台
6、主拱圈分两环砌筑关门，在迎送水端层用12.5号砂浆砌粗料石，其余用10号砂浆砌块石。
......
技术标准：
设计荷载：汽车 - 15级, 挂车 - 80。
桥面净宽：净 7+2×0.75米人行道。
......

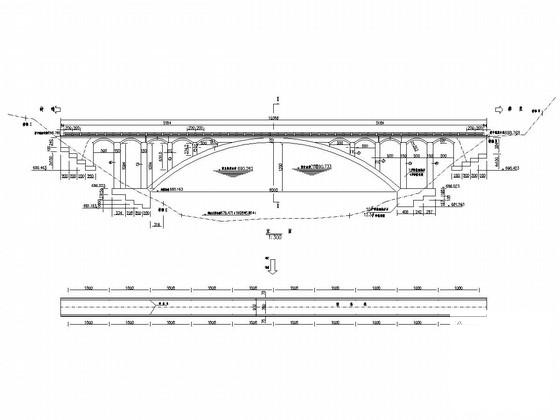

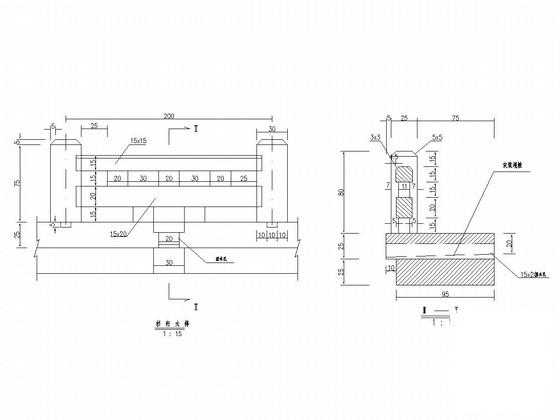

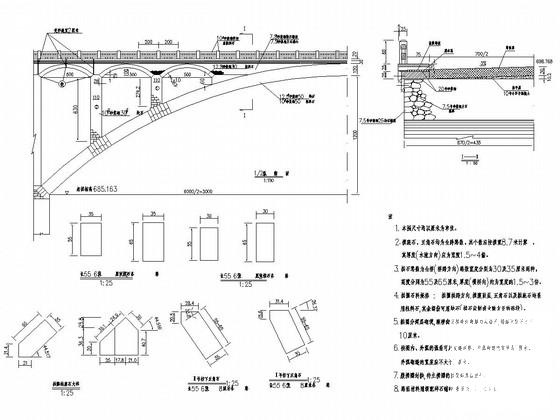

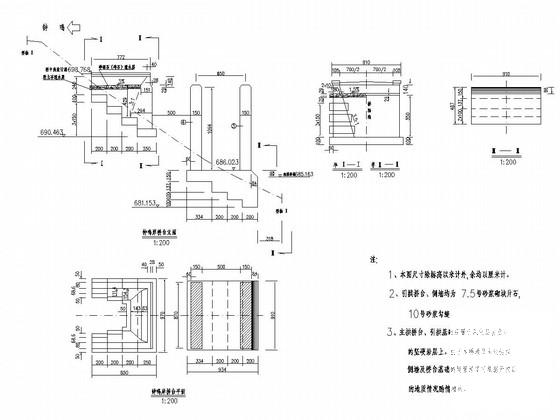

设计于，共13张CAD设计图。
