多跨径石拱桥加固改造工程全套施工CAD图纸(18张)

附件详情

桥梁概况:
共三座桥梁,净跨分别为5.2米、7米、8米,下部构造为重力式桥台。
......
该桥现状:
(1)、由于拱圈石料风化,再加上原拱上填料压实不够、渗水,造成桥面损坏,拱圈砂浆脱落、出现裂缝。
(2)、侧墙基本为干砌,出现严重变形。
......
设计参数:
1)公路技术等级:维持原道路等级,四级公路。
2) 路基:保持原路基6.5米。
3)路面类型:原路全段为水泥混凝土路面,改造后全段为沥青混凝土路面。
4)设计标准轴载:双轮组单轴100KN。
5)设计使用年限:设计使用年限为8年。
6)交通等级:轻交通等级。
......
设计于近代年,共18张CAD设计图。

拱腹加固钢筋构造图

桥台拱脚加固构造图

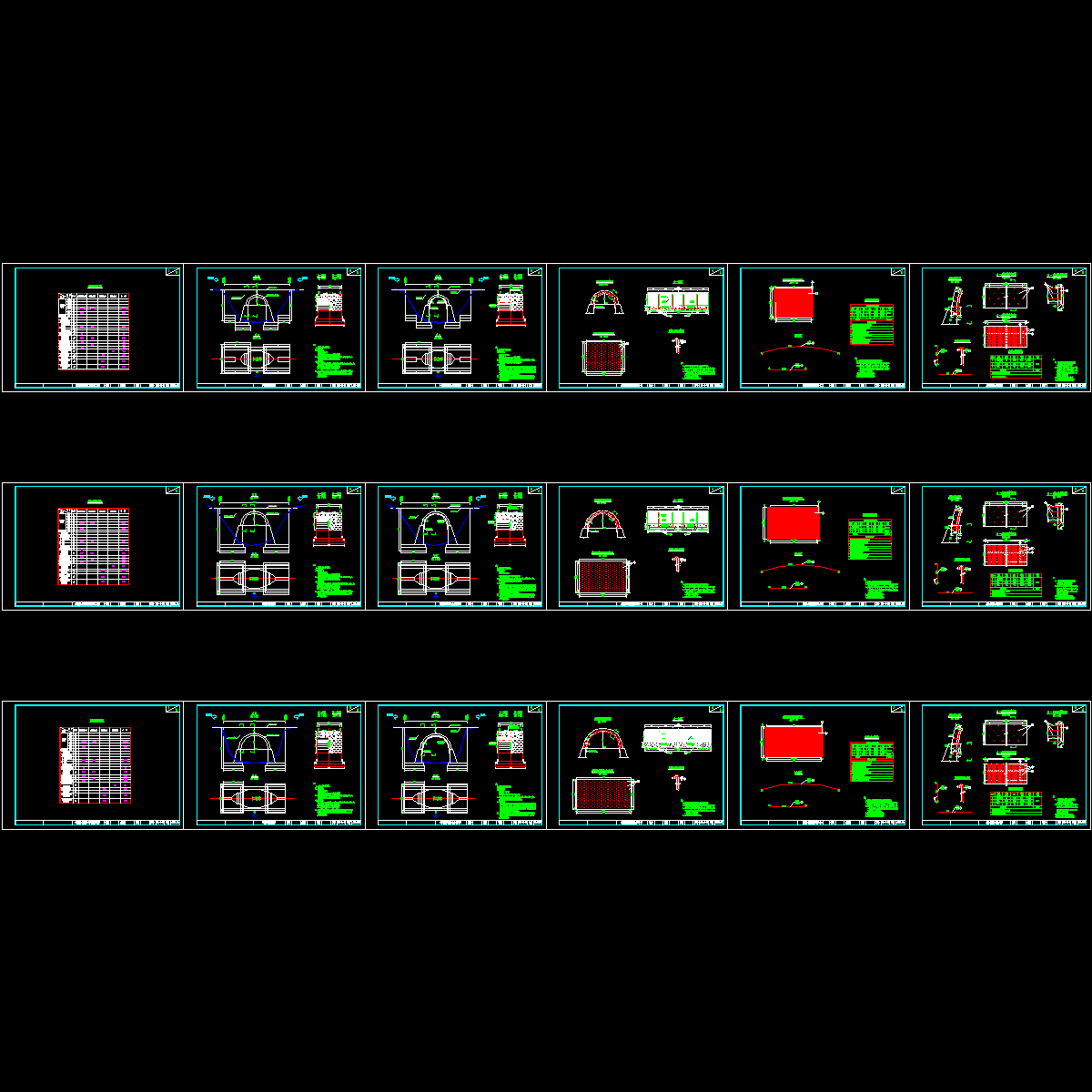

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 多跨径石拱桥加固改造工程全套施工CAD图纸(18张) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
