2×5m跨径石拱桥加固工程设计施工图纸(18张)

附件详情

  • 设计说明
  • 全桥工程数量表
  • 桥型布置图

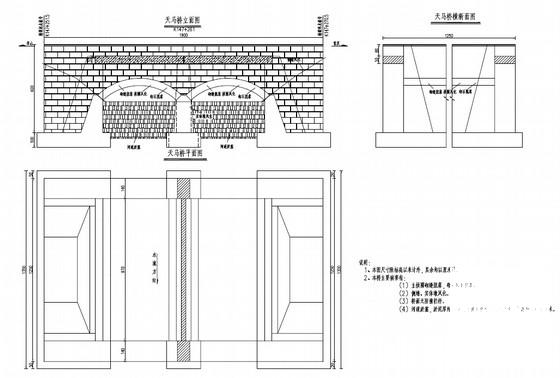

  • 病害分布图
  • 总体加固设计图
  • 套拱加固设计图
  • 防撞护栏构造图
  • 重力式挡墙大样图

附件详情

设计概述:
桥梁全长19.0m,本桥由3 幅桥组合而成,两侧为2×6m跨钢筋混凝土板,中间为2×5m 跨径石拱桥,矢高1.0m,矢跨比f=1/5,全桥长19m,下部桥墩为实体桥墩,桥台为U 台,扩大基础,宽14.5m。
该桥修建年代较为久远,无施工图、竣工图等相关资料,该资料所采用的资料均为我院设计人员现场调查量测所得,若施工时与本尺寸有误差,应根据现场实际情况适当调整。 根据现场勘查,本桥主拱圈中砌缝脱落,砌石风化,拱圈及侧墙局部风化脱落,侧墙杂草丛生,河道淤塞,淤泥厚约2.5m,当地居民倾倒垃圾堵塞河道。
通过对桥梁的加固整治,使桥梁能提高耐久性,适当提高承载力,延长使用年限。
......
技术标准:
设计荷载:荷载等级不详;
桥面宽度: 12.5m=2.5m 硬路肩+7.5m 行车道+2.5m;
主桥跨度:本桥由3 幅桥组合而成,两侧为2×6m 跨钢筋混凝土板,中间为2×5m 跨径石拱桥,矢高1.0m,矢跨比f=1/5;
主体结构设计基准期100 年,设计安全等级二级;
......
,共18页。

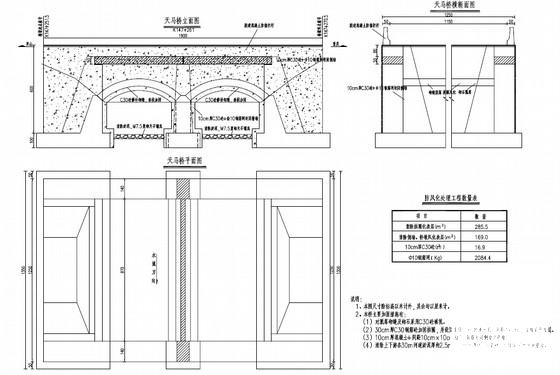

总体加固设计图

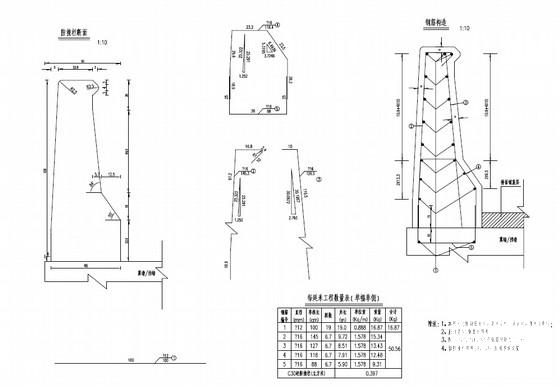

防撞护栏构造图

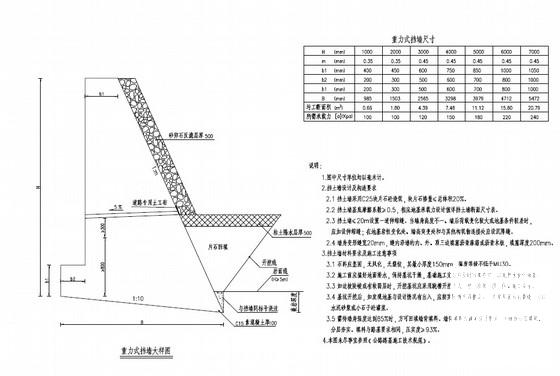

重力式挡墙大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 2×5m跨径石拱桥加固工程设计施工图纸(18张) - 1
    第 1 张图
  • 2×5m跨径石拱桥加固工程设计施工图纸(18张) - 2
    第 2 张图
  • 2×5m跨径石拱桥加固工程设计施工图纸(18张) - 3
    第 3 张图
  • 2×5m跨径石拱桥加固工程设计施工图纸(18张) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
