市政主跨240米中承式悬链线钢管混凝土拱桥竣工图纸和隔仓板构造图

附件详情 【项目概要】    道路等级:城市快速路 设计速度:80km/h    车道布置:双向六车道 桥梁长度:1130.029米    主跨跨径:240米 矢跨比:1/5    拱轴线:悬链线 共轴系数:m=1.5    通航要求:内河三级航道 通航净空:180×10米    主桥形式:中承式钢管混凝土拱桥,拱肋为钢管混凝土桁架结构    引桥:33米预应力混凝土简支T梁、20米预应力混凝土简支空心板   【施工方法】    1.主桥上构钢管砼桁架拱拟采用缆索吊装方法施工;2.每条拱肋钢管桁架分若干段在工厂加工好船运至工地吊装、扣挂,直至合拢成拱;3.在上下钢管弦杆中泵送灌注砼形成钢管砼桁架拱,再依设计程序安装吊杆、横梁、行车道板及桥面系,在安装桥面行车系过程中,分批张拉系杆,以平衡主拱推力;4.整个拱肋施工及桥面加载过程中各步骤均要求对称于主拱均衡、同步进行。   【图纸内容】    总体布置竣工图;主拱肋构造图;系杆导轮及保护箱;人行道T形梁设计图;全桥桥面铺装;桥面纵横梁布置竣工图;桥面系梁板布置图;肋间横梁牛腿构造图;光纤保护箱布置图;拱肋内横隔构造图;拱肋吊装接头构造竣工图;隔仓板构造图……共51张CAD图纸    总体布置竣工图 人行道T形梁设计图 拱肋吊装接头构造竣工图 光纤保护箱布置图 肋间横梁牛腿构造图
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

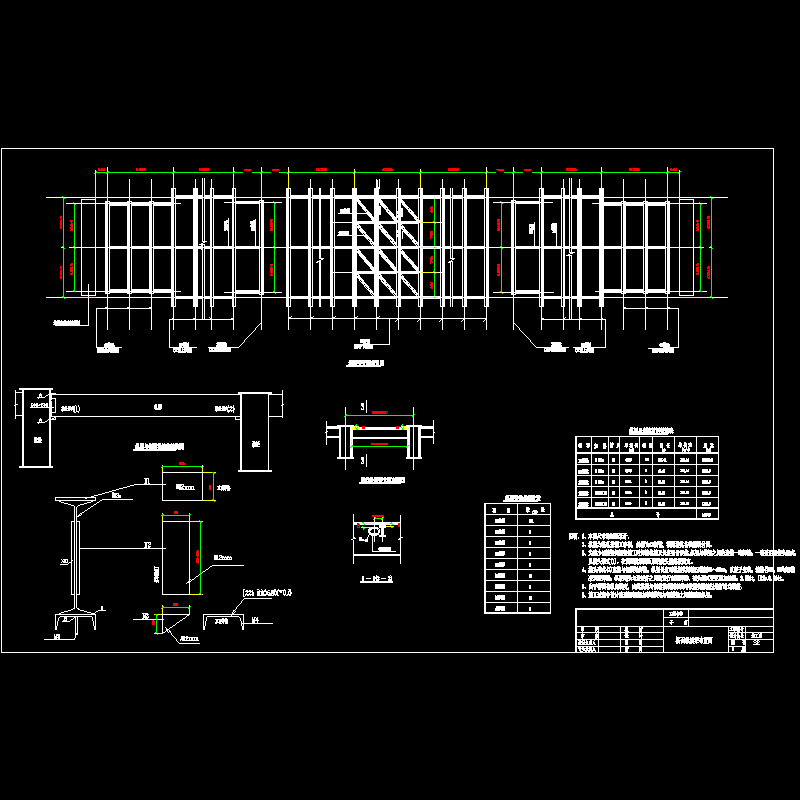

  • 桥面纵横梁布置竣工图.dwg
    桥面纵横梁布置竣工图.dwg

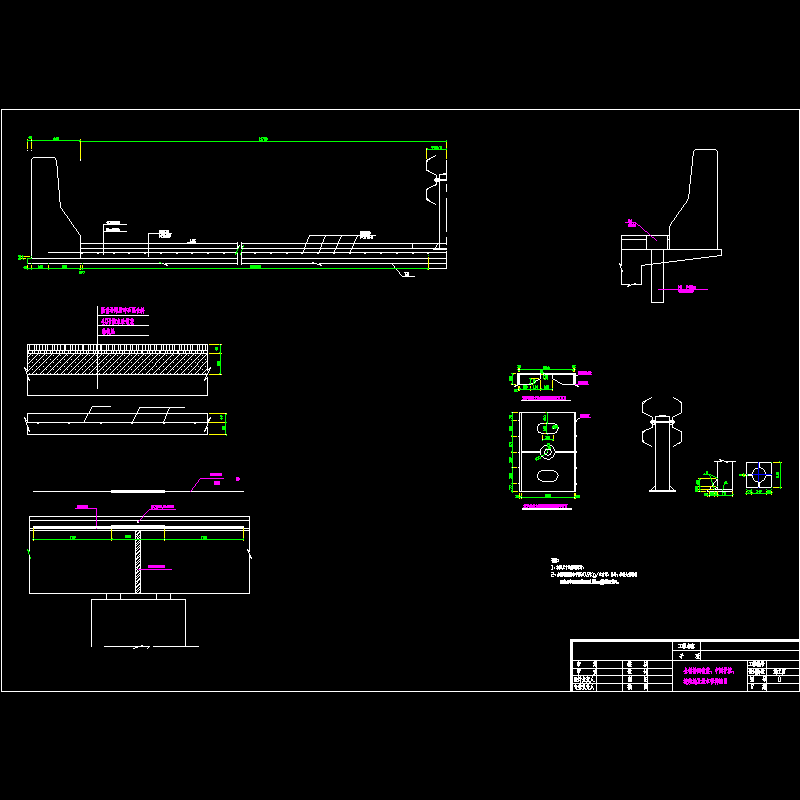

  • 全桥桥面铺.dwg
    全桥桥面铺.dwg

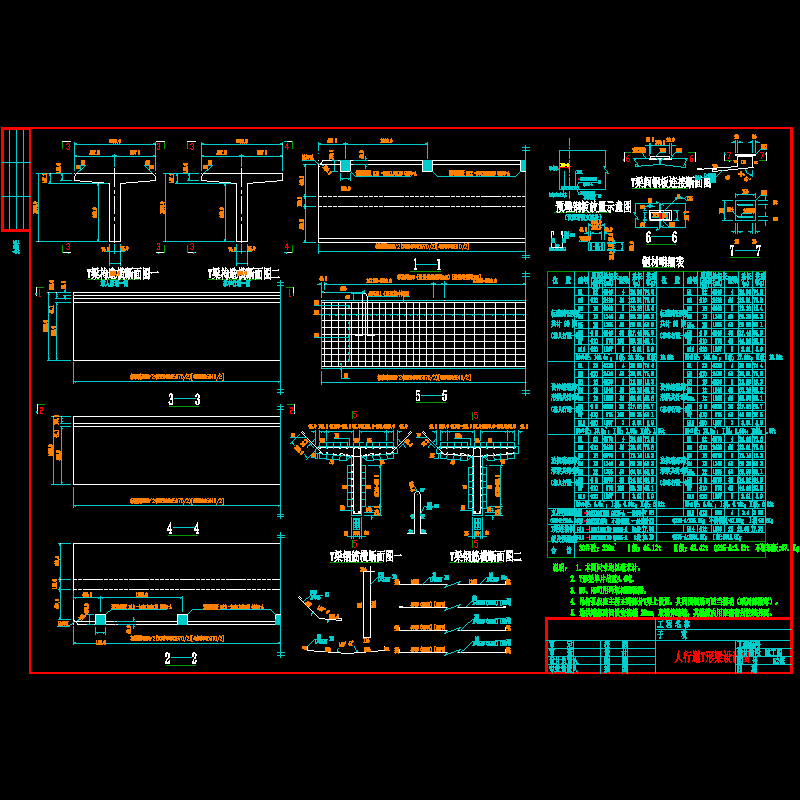

  • 人行道t形梁设计图.dwg
    人行道t形梁设计图.dwg
  • 小t梁.dwg
    小t梁.dwg

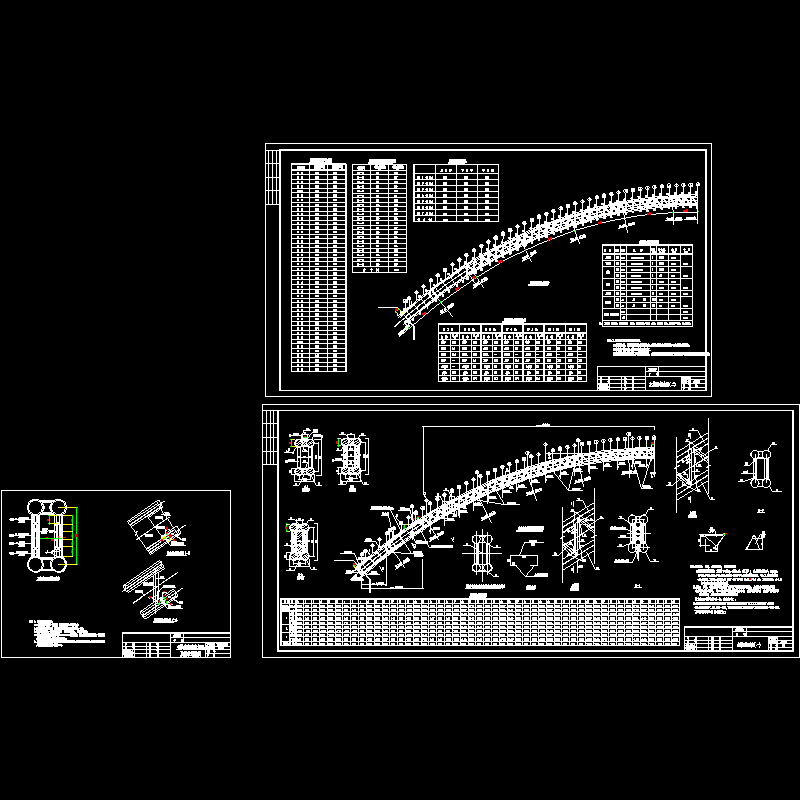

  • 主拱肋构造图(一、二).dwg
    主拱肋构造图(一、二).dwg
  • 总体布置竣工图.dwg
    总体布置竣工图.dwg
  • 1#-3#拱上立柱钢筋图.dwg
    1#-3#拱上立柱钢筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
