单孔净跨50米现浇钢筋混凝土板刚架拱桥施工CAD图纸11张

附件详情

设计荷载：汽车荷载等级：公路--1级；车道荷载均布标准值：qk=10。5KN/平方米；集中荷载标准值：pk=360KN；人群荷载--3。0KN/平方米；局部加载计算采用车辆荷载：超汽200KN（500KN）；桥面宽度：6.5 2X1.30米。桥面纵坡：0%；横坡：1。5%（双向）。地震烈度：7度（0。01g），基本风压：0。90KN/平方米。

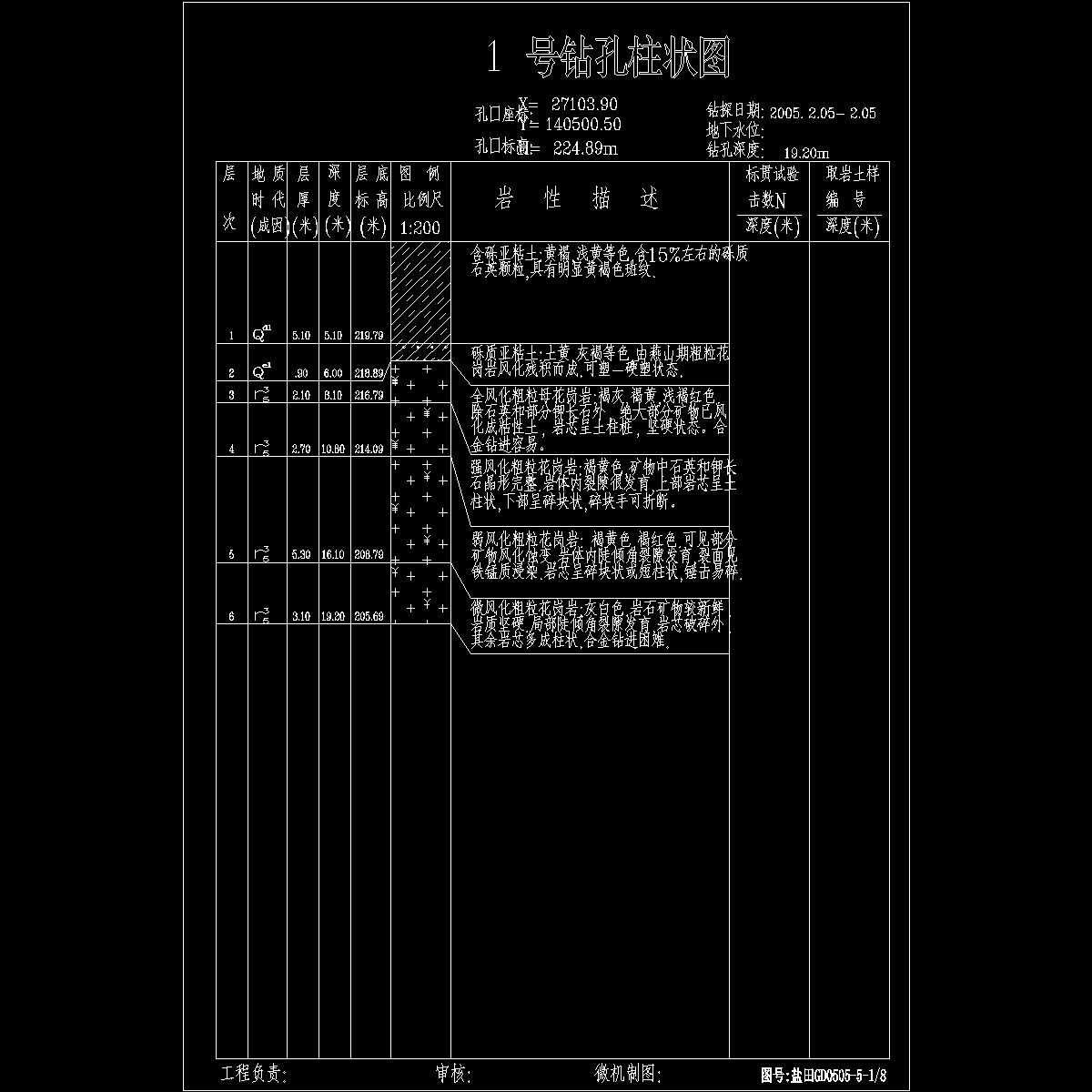

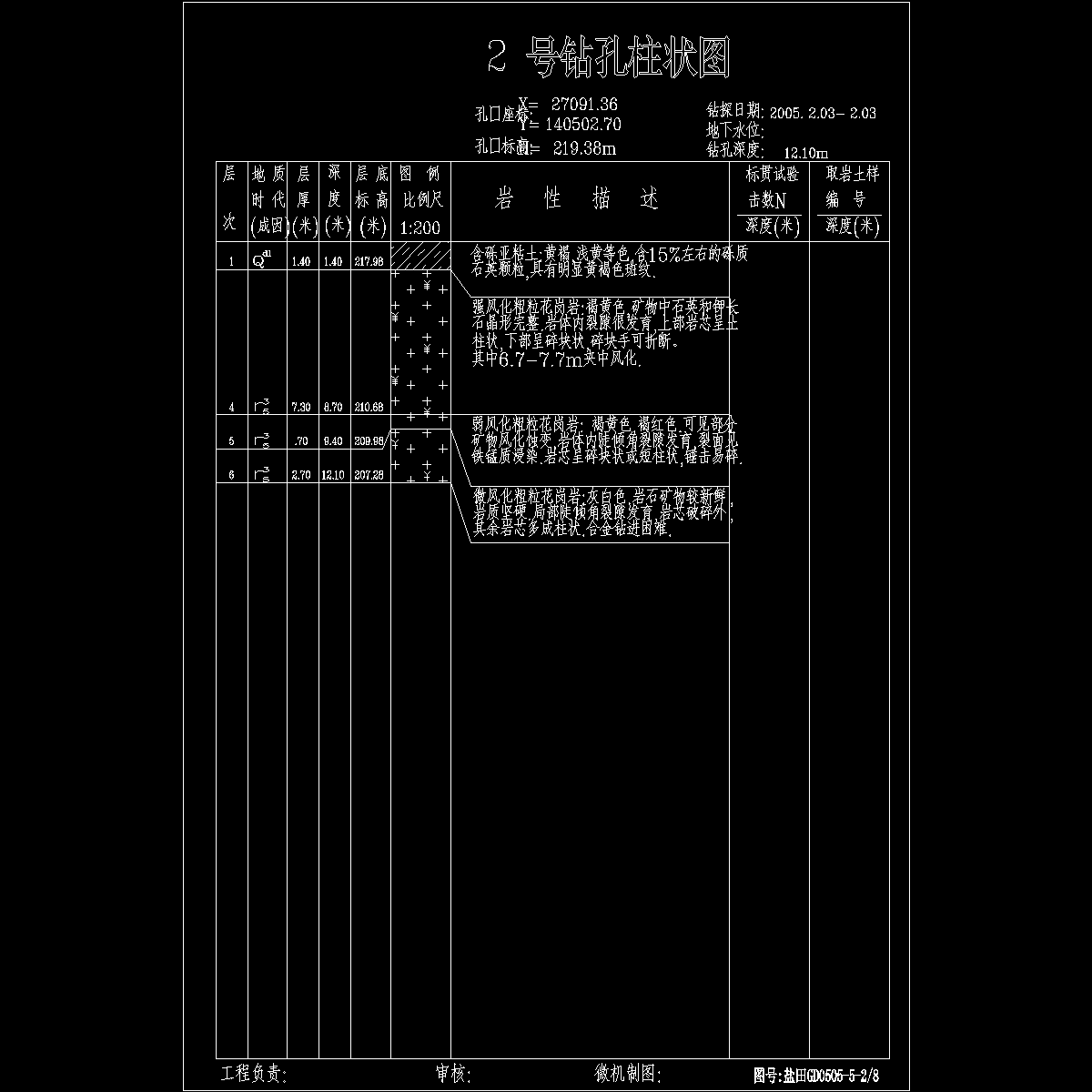

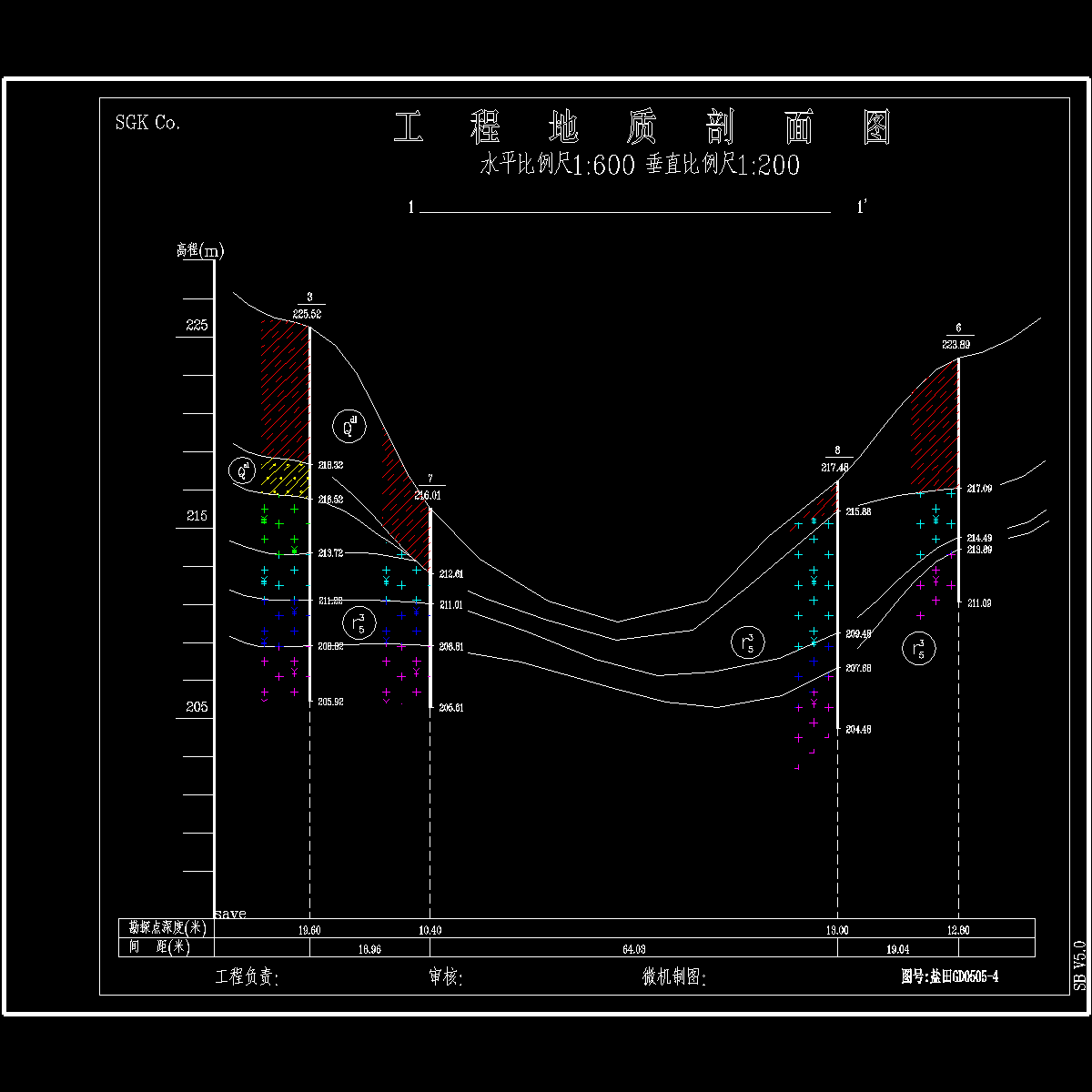

工程场地冲沟场地植被发育，场地岩石自上而下可分为：植物层、第四系坡积层、第四系残积层、燕山期粗粒花岗岩。建筑场地等级为3-1类，结构安全等级为2类。
桥型采用单孔净跨50米的现浇钢筋砼板刚架拱，矢跨比为1/8，采用人工挖孔墩基加墩台结构，桥梁全长75.90米。本刚架拱桥实腹段底部为二次抛物线，其他均为直杆件，桥面采用整体现浇,桥面板厚200）。桥面均设双向1.5%的横坡，桥面外侧对称跨中等间距设置泄水管12个。桥面标高为223.00。
本桥全部为整体现浇。施工尽量在低温环境下进行，拱片合拢温度宜控制在15-20度之间。本桥拱顶预拱度为L/800，实腹段范围内按二次抛物线分配，拱脚范围内按直线变化，施工中的拱片支架应按设置预拱度之后的座标放样。该项目采用人工挖孔灌注墩，墩长为5~11m。

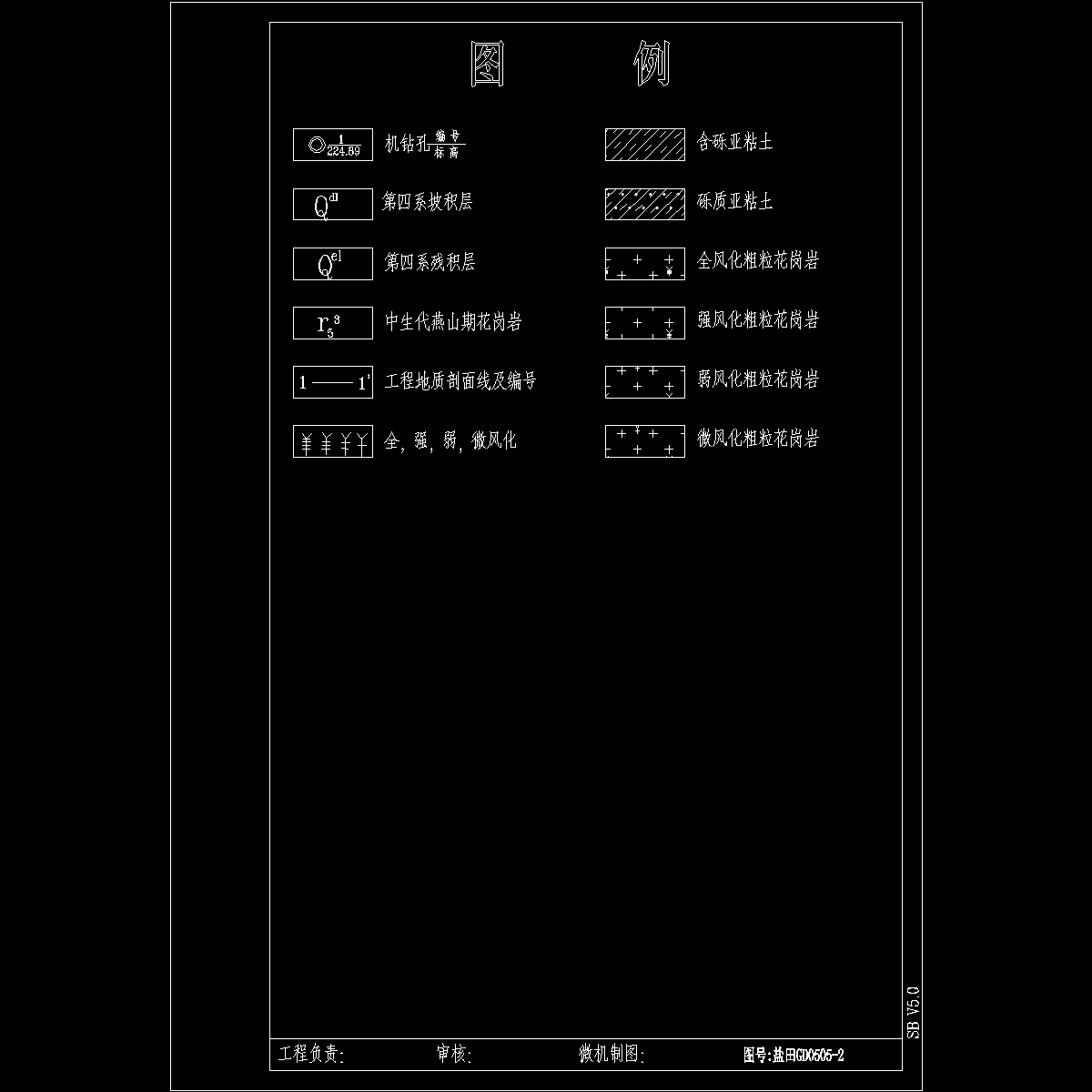

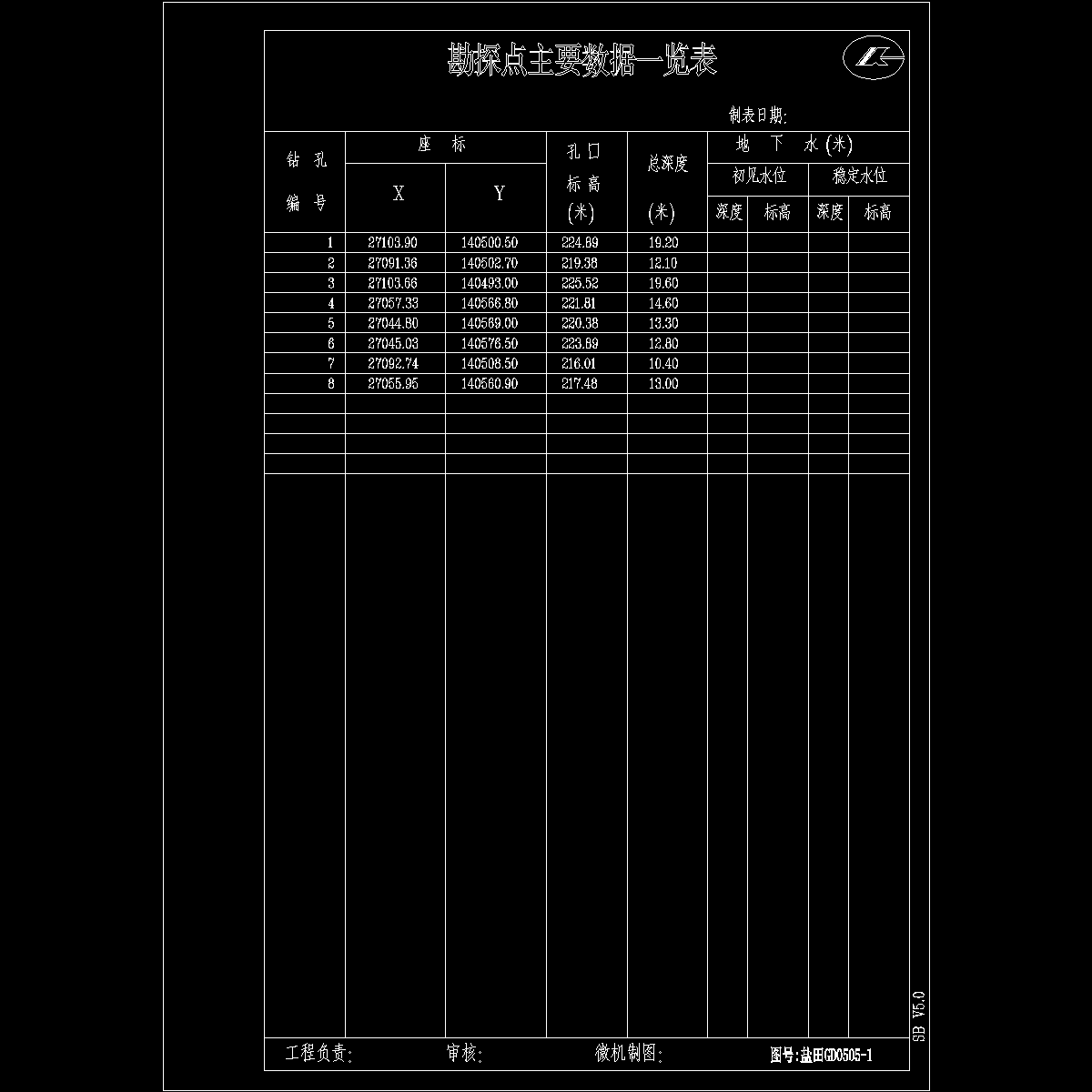

……共计11张，设计于近代年
