1-50m现浇钢筋砼肋腋板刚架拱桥加宽设计CAD图纸(21张)

附件详情

基本情况:
本桥为原有桥的内侧加宽8.1m形成:2×0.55(安全带) 2×7.0m (行车道) 1.5m(中央分隔带)的新桥。
桥面净空:净-7 2×0.55m
设计荷载:汽车-20级,挂车-100
桥面纵坡:0%;横坡:1.5%(单向)
桥位场区地震裂度小于规范要求,未考虑地震设防。
......
桥型结构:
新加宽部分的桥型采用单孔净跨50m的现浇钢筋砼肋腋板刚架拱,矢跨比为1/8,下部结构采用U型桥台,基础为明挖扩大基础。桥面纵坡为平坡,横向设1.5%的单向横坡,桥面外侧对称跨中等间距(10m)设置泄水管5个,桥梁全长71.326m。
本刚架拱桥实腹段底部为二次抛物线,其余均为直构件,上构采用四向支撑的肋腋板,肋腋板顶部设厚度不小于8cm(含2cm沥青表面处治)的桥面铺装层。
......
设计于2002年,共21张CAD设计图。

拱片、横系梁一般构造图

长肋腋板图

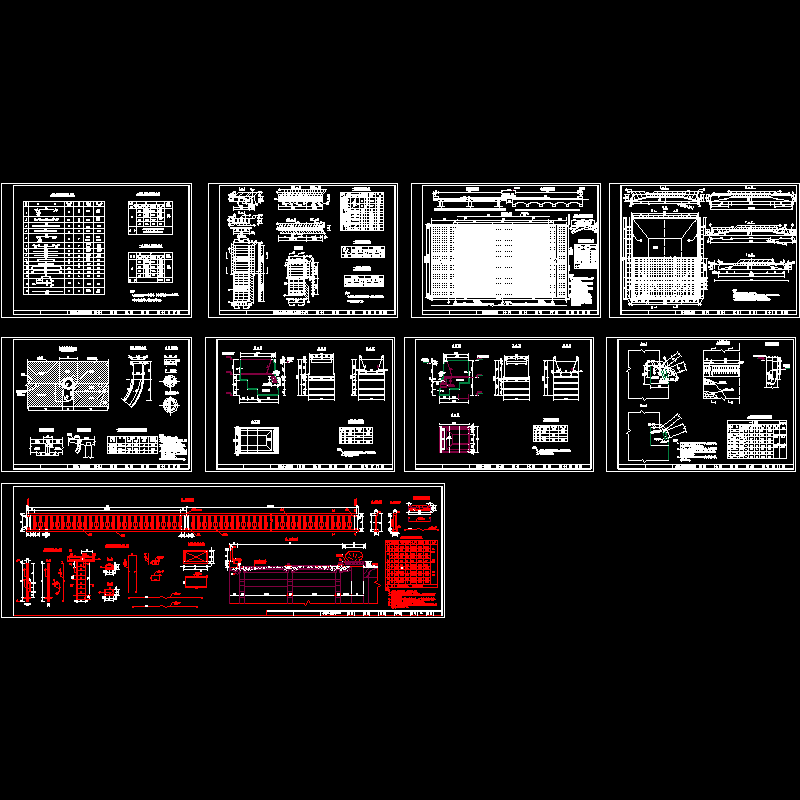

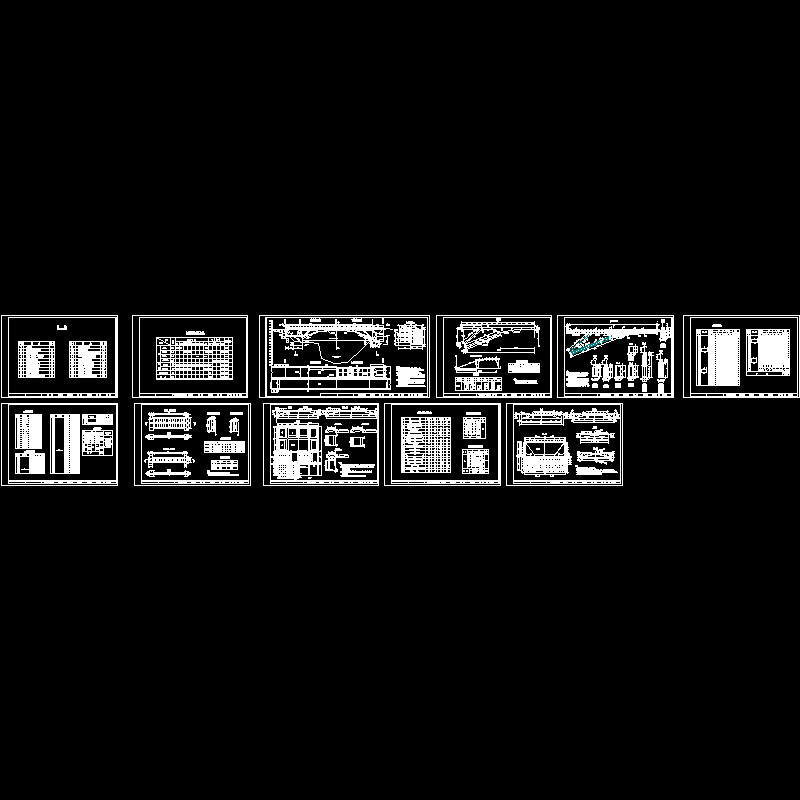

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
