1-50m刚架拱桥全套CAD施工图纸(15张).dwg

设计标准:    桥面总宽8.10米,车道净宽7米,两侧各设置55厘米护轮带。    荷载等级:汽车-20级,挂车-100。    通航等级:通航等级为六级,净空4.5x22米。   ......   基本概况:    主桥为50米刚架拱桥,其矢跨比为1/8。桥台为重力式桥台,基础采用扩大基础。   ......   ,共15张CAD设计图。

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

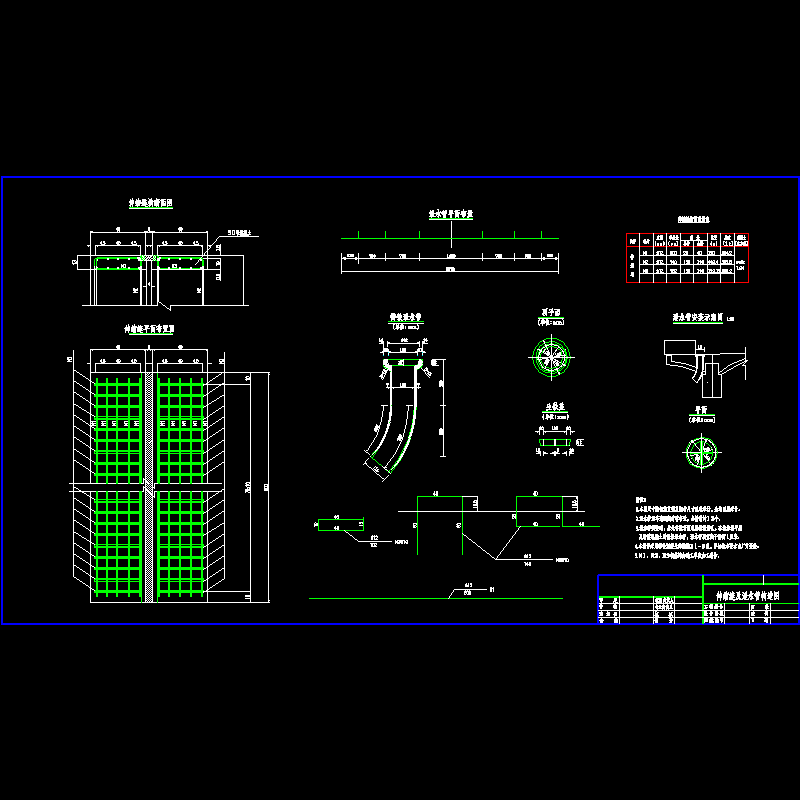

  • 伸缩缝及泄水管.dwg
    伸缩缝及泄水管.dwg

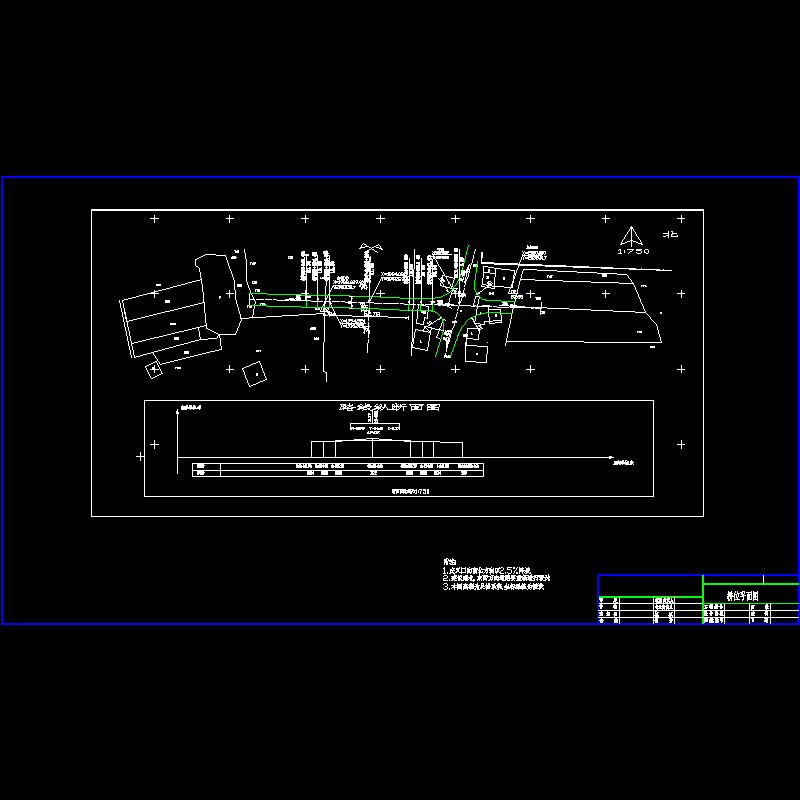

  • 平面图bak.dwg
    平面图bak.dwg
  • 微弯板.dwg
    微弯板.dwg
  • 总说明.dwg
    总说明.dwg
  • 拱片接头.dwg
    拱片接头.dwg

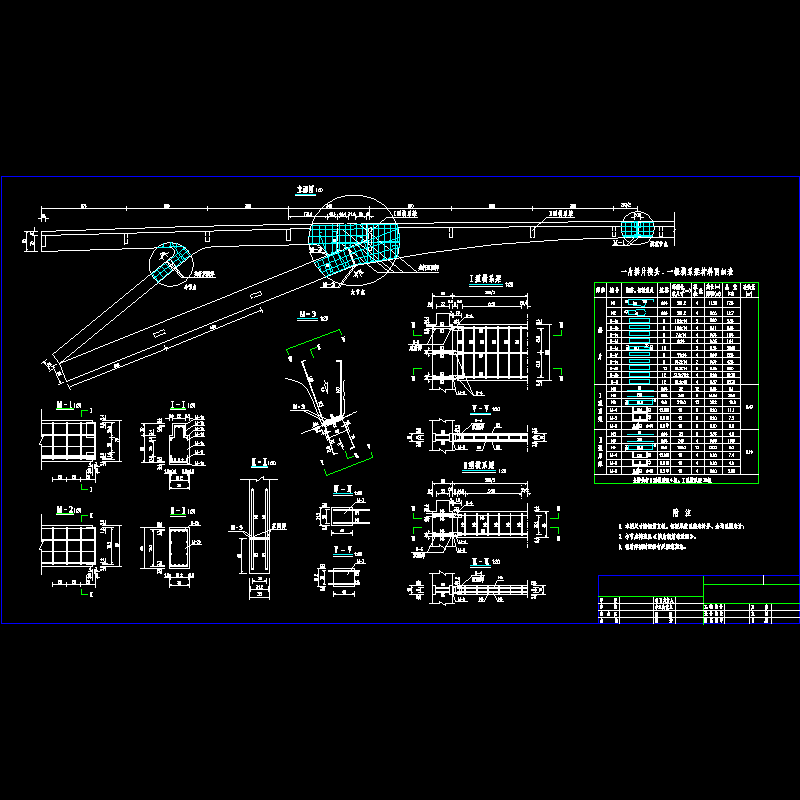

  • 拱片配筋图.dwg
    拱片配筋图.dwg
  • 拱片钢筋表.dwg
    拱片钢筋表.dwg
以上是部分截图,请下载附件后查看完整高清内容
