309.064米刚架拱桥施工大样图构造图,平面图

该资料为 309.064米刚架拱桥施工图

新建金寨县县城6号桥跨越史河,结合桥位处地形地质条件,采用40米刚架拱桥,桥跨布置为7X40米,为提高该桥的景观效果,在中间三跨增设蓝格尔拱,但蓝格尔拱不参予受力, 桥梁总长309.064米.拱片、微弯板、肋腋板、悬臂板预制构件采用30号混凝土。桥面铺装采用30号混凝土；拱片现浇接头为40号混凝土；栏杆立柱采用25号混凝土。栅栏采用不锈钢钢管。

······

一、设计概况

二、任务依据

三、技术标准、规范

四、气象、水文、地形、地貌、工程地质

五、主要材料

六、建筑设计结构形式及设计要点

七、施工要点

······

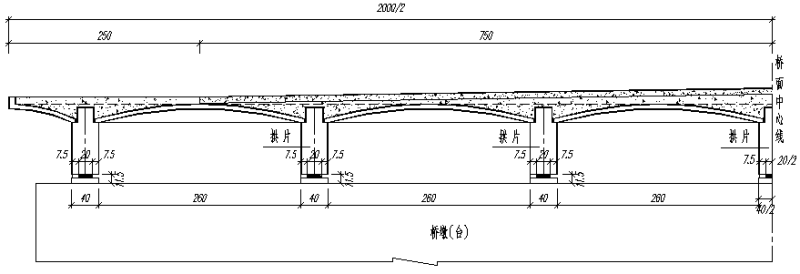

桥梁截面图

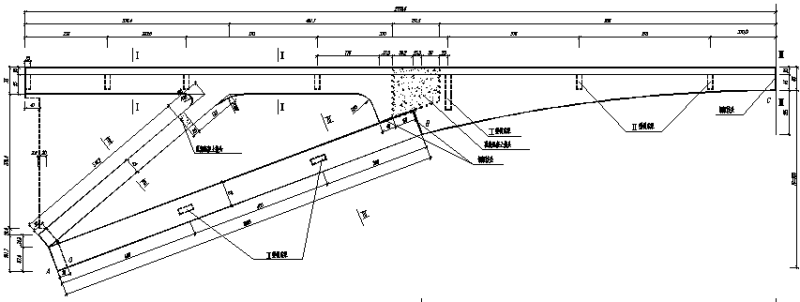

拱片、横系梁一般构造图

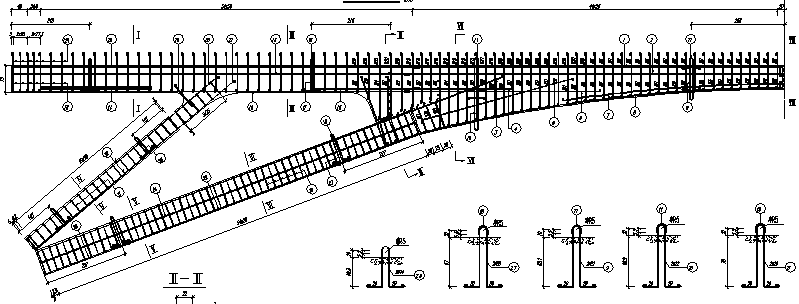

拱片钢筋图

钢筋平面图

支座立面图

支座垫石大样图

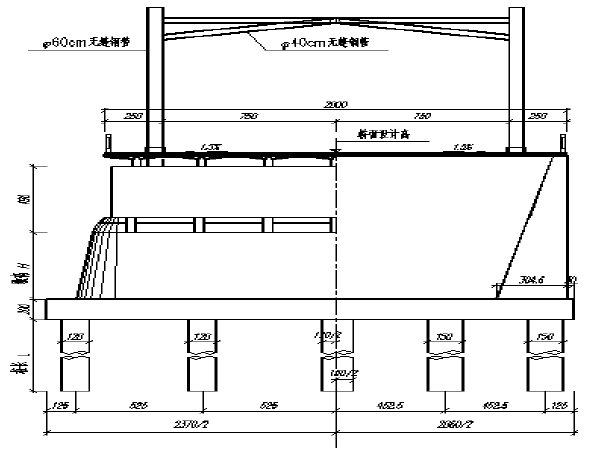

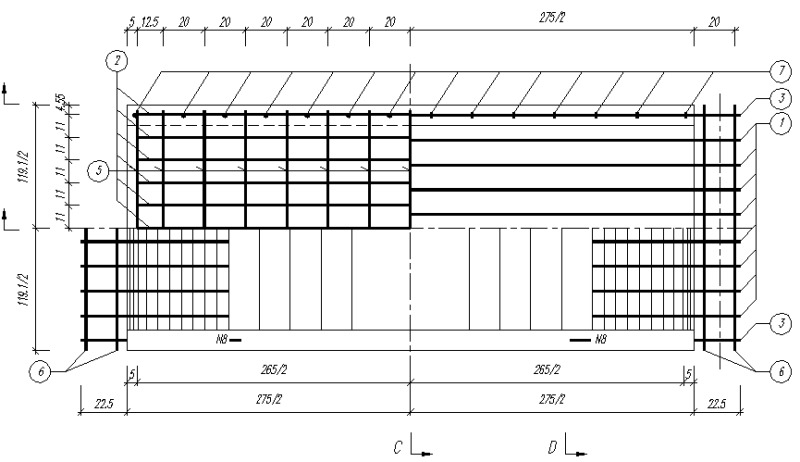

台帽、立墙钢筋构造图

桥台图片

桥梁栏杆

资料目录
