1-80米钢筋混凝土箱型肋拱桥设计cad图纸

技术标准:    1、设计荷载:汽车—超20,挂车—120。    2、桥面宽度:0.5米(防护栏) 11.25米(行车道) 2.0米(分隔带) 11.25米(行车道) 0.5米(防护栏)。    3、设计洪水频率:1/100。   ......   桥型:    桥梁上部结构为一孔80米钢筋混凝土箱型肋拱桥,下部为重力式型u桥台,桥面连续,仅在两桥台处设RG—80伸缩缝各一道。共39张CAD设计图。

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

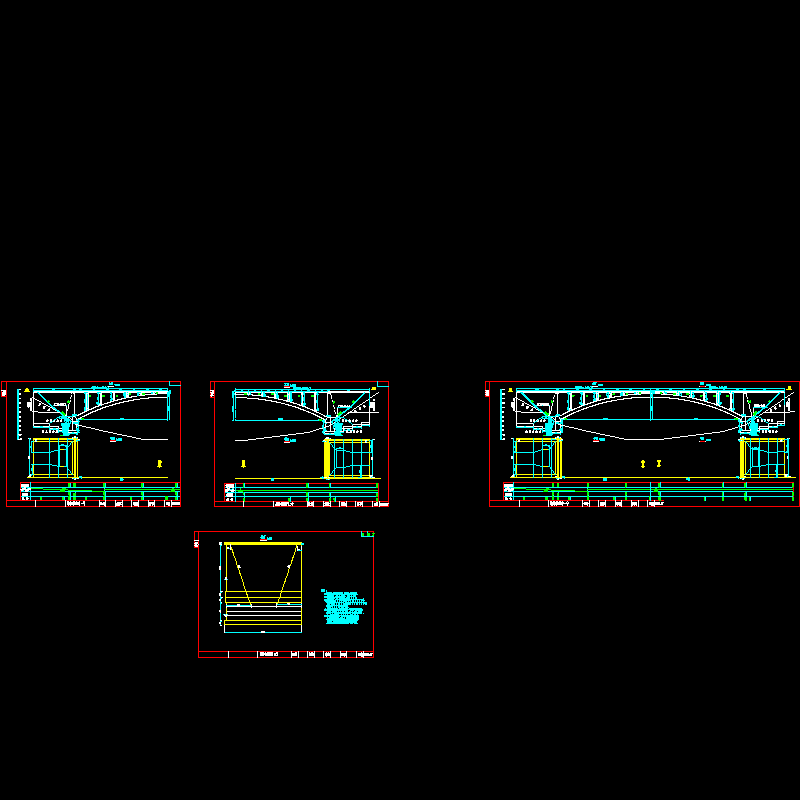

  • 总体布置.dwg
    总体布置.dwg

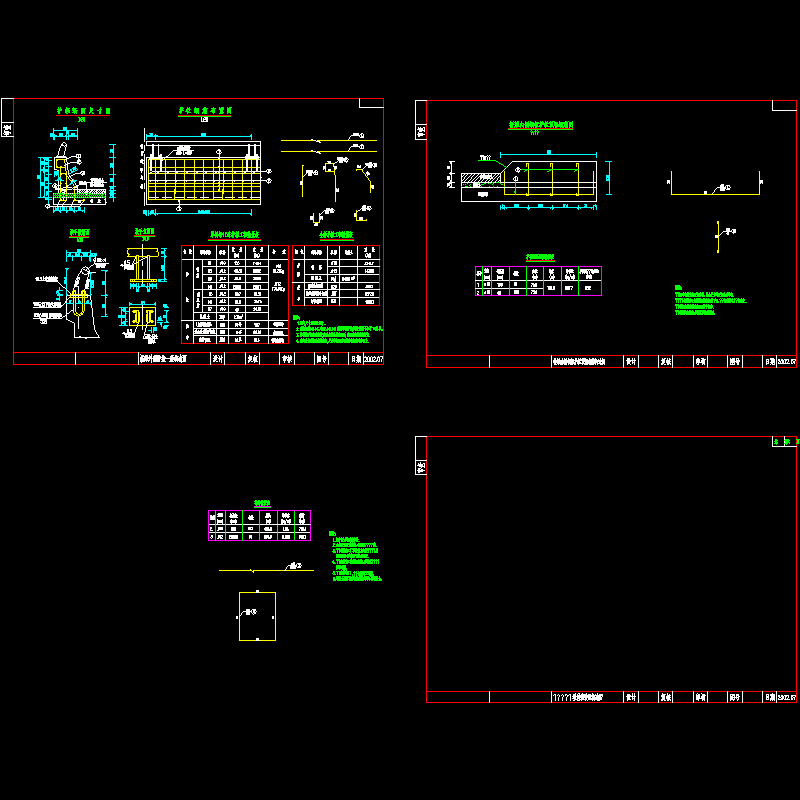

  • 护栏.dwg
    护栏.dwg

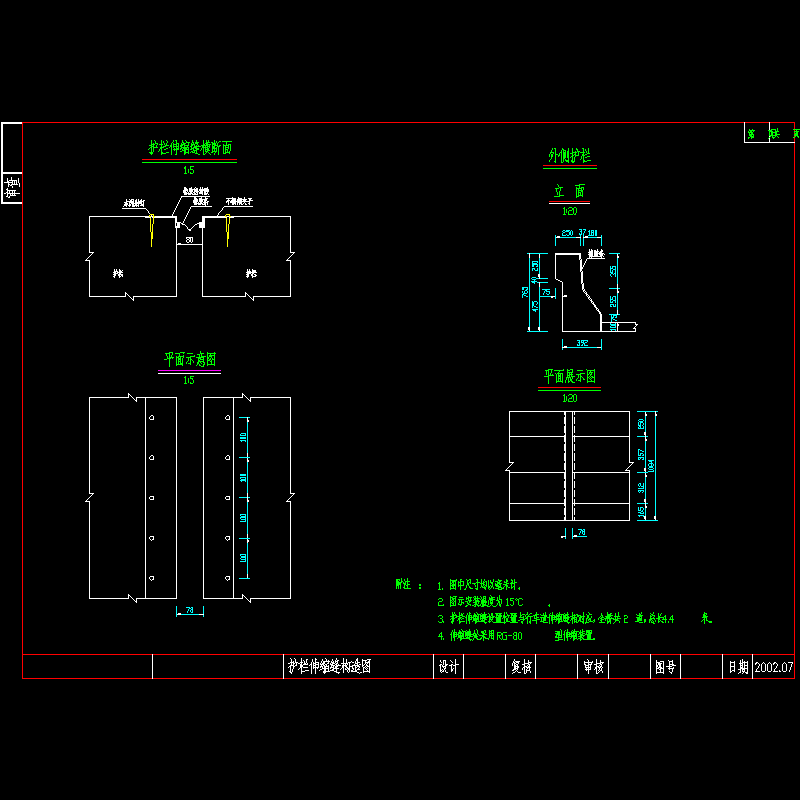

  • 护栏伸缩缝构造图.dwg
    护栏伸缩缝构造图.dwg

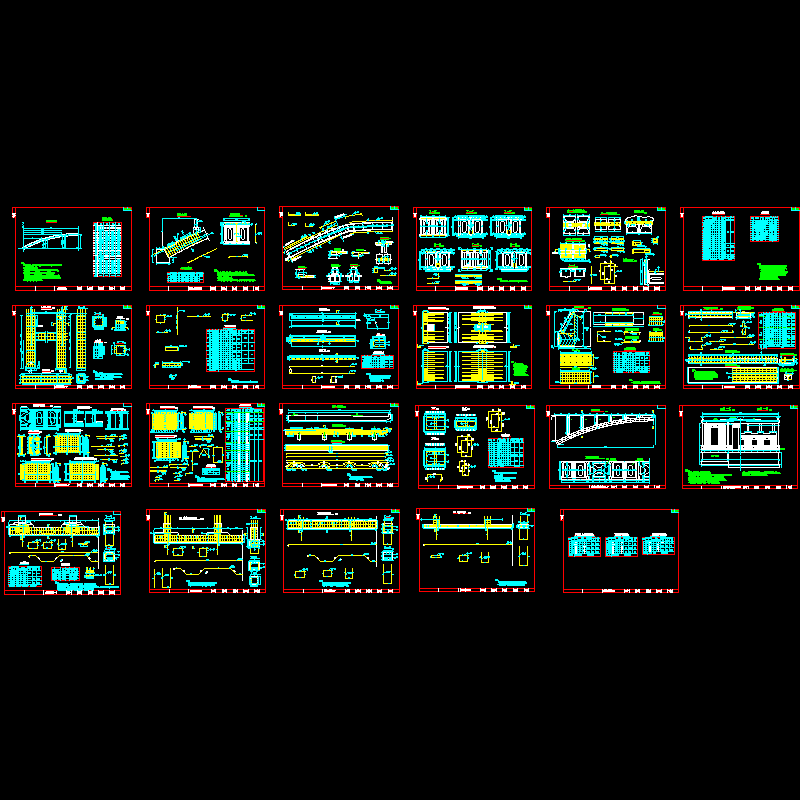

  • 拱桥.dwg
    拱桥.dwg

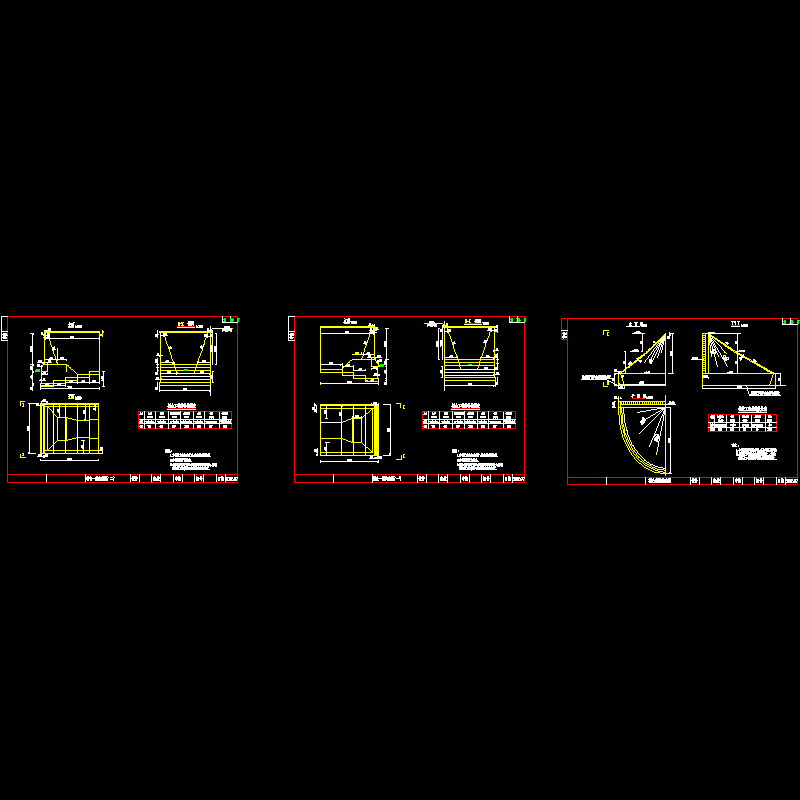

  • 桥台锥坡.dwg
    桥台锥坡.dwg
  • 泻水管.dwg
    泻水管.dwg
  • 现浇桥面板钢筋构造图.dwg
    现浇桥面板钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
