1-90米箱型拱桥全套设计图纸.dwg

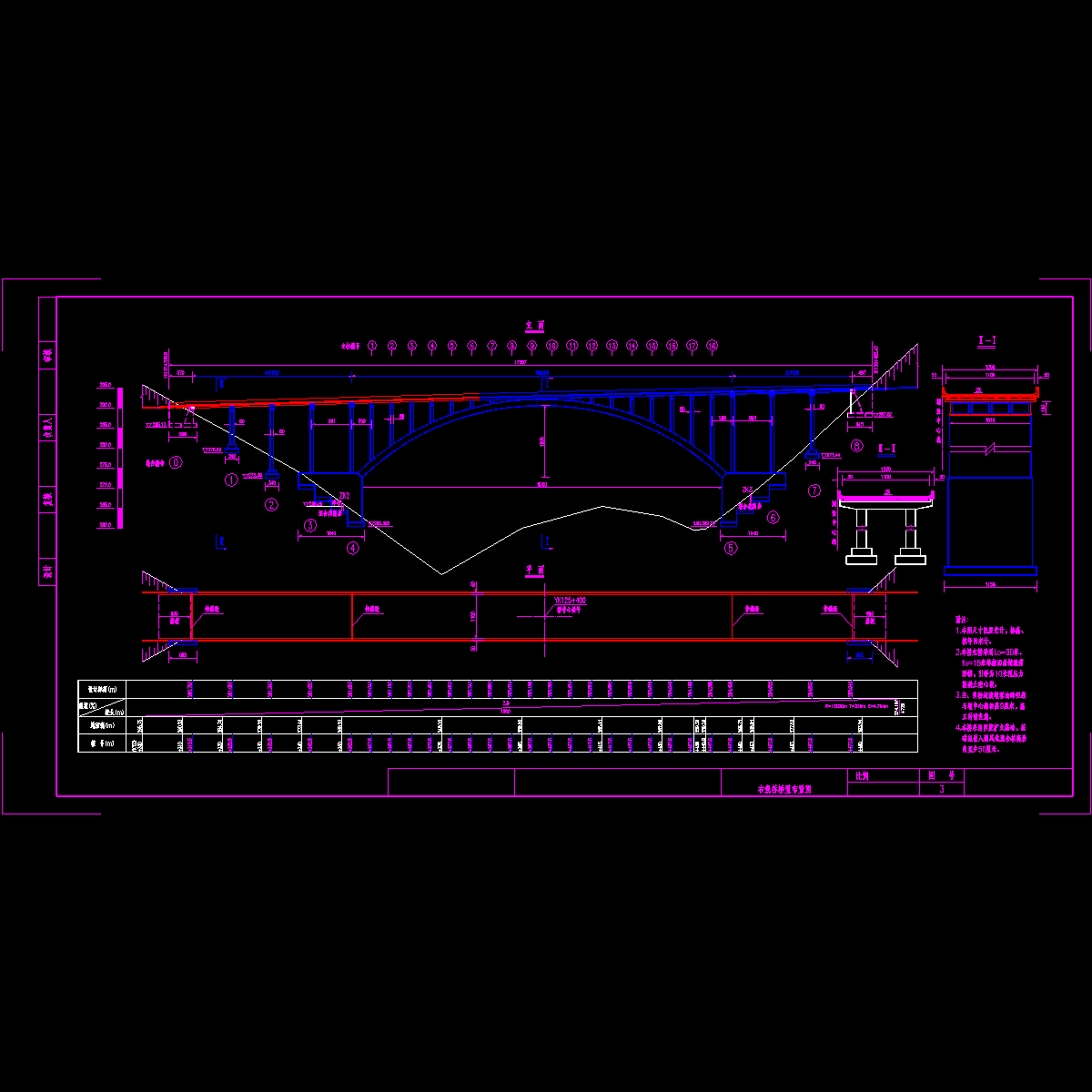

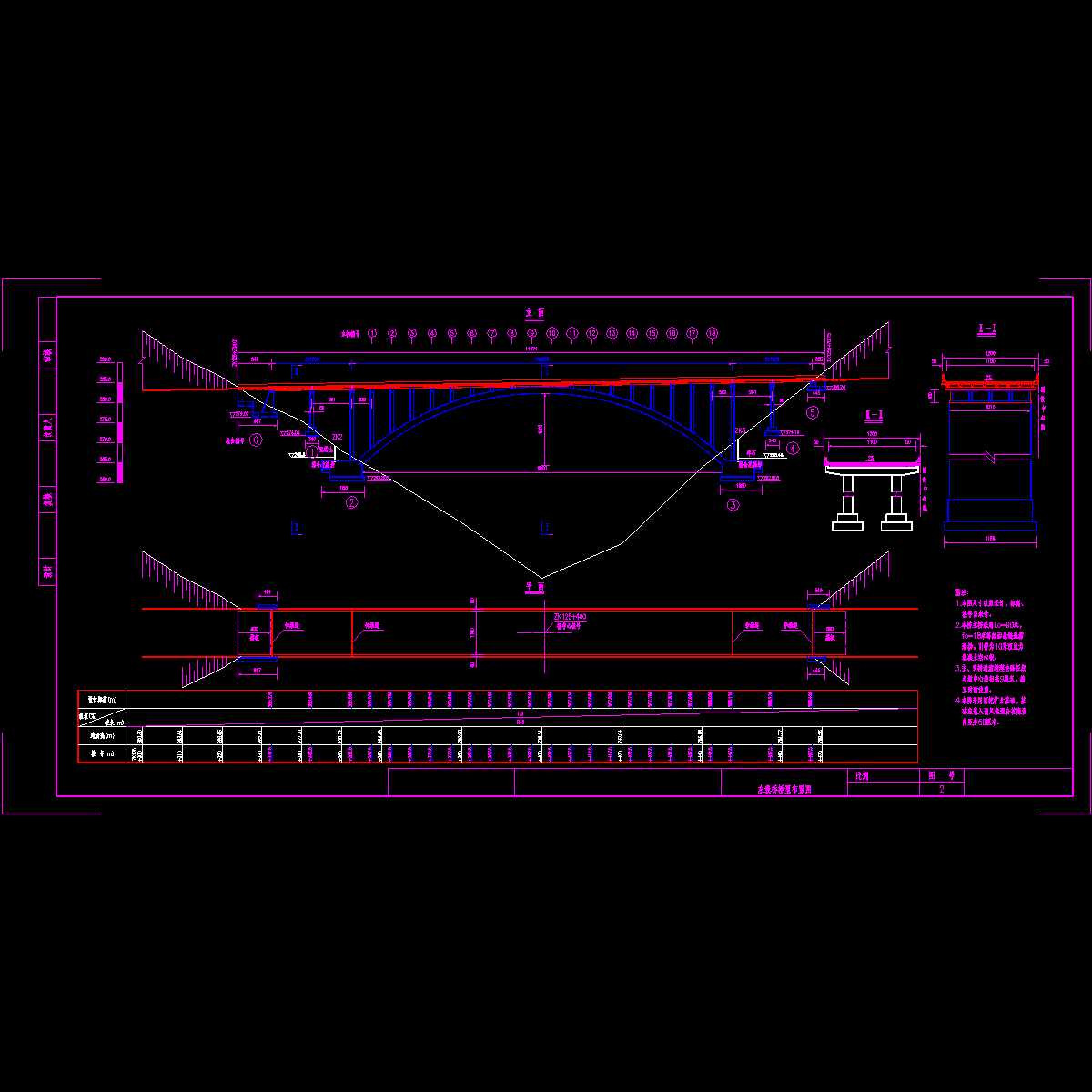

设计标准及设计规范     1、设计标准     设计荷载:公路Ⅰ级     桥面宽度:左线桥12米,右线桥12米   结构设计     1、总体布置     本桥左线桥起点桩号ZK125 324.01,终点桩号ZK125 470.75,全长146.74米。右线桥起点桩号YK125 306.8,终点桩号YK125 482.47,全长175.67米。    本桥位于直线段;设计纵坡左线桥为1.6%,右线桥为2.8%,右线桥位于半径R=12000米凸型竖曲线上;桥梁横坡为2%。       2.桥型结构   本桥主桥为等截面悬链线箱形拱,净跨径L0=90米,净矢高f0=18米,矢跨比1/5,拱轴系数m=2.514,箱高1.6米。拱上设门形立柱,行车道为T形梁,与立柱固接,形成连续刚构体系。   引桥左线桥为2x10和2x10米预应力混凝土简支空心板,桥面连续;右线桥为4x10和3x10米预应力混凝土简支空心板,桥面连续。    下构采用柱式墩、U形桥台、明挖扩大基础。        3、结构计算     拱结构采用我院编制的《桥梁结构计算综合程序》进行计算。主拱圈按偏心受压构件配筋。计算按最后形成的全断面一次总算,未考虑对拱圈“应力叠加”的影响。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

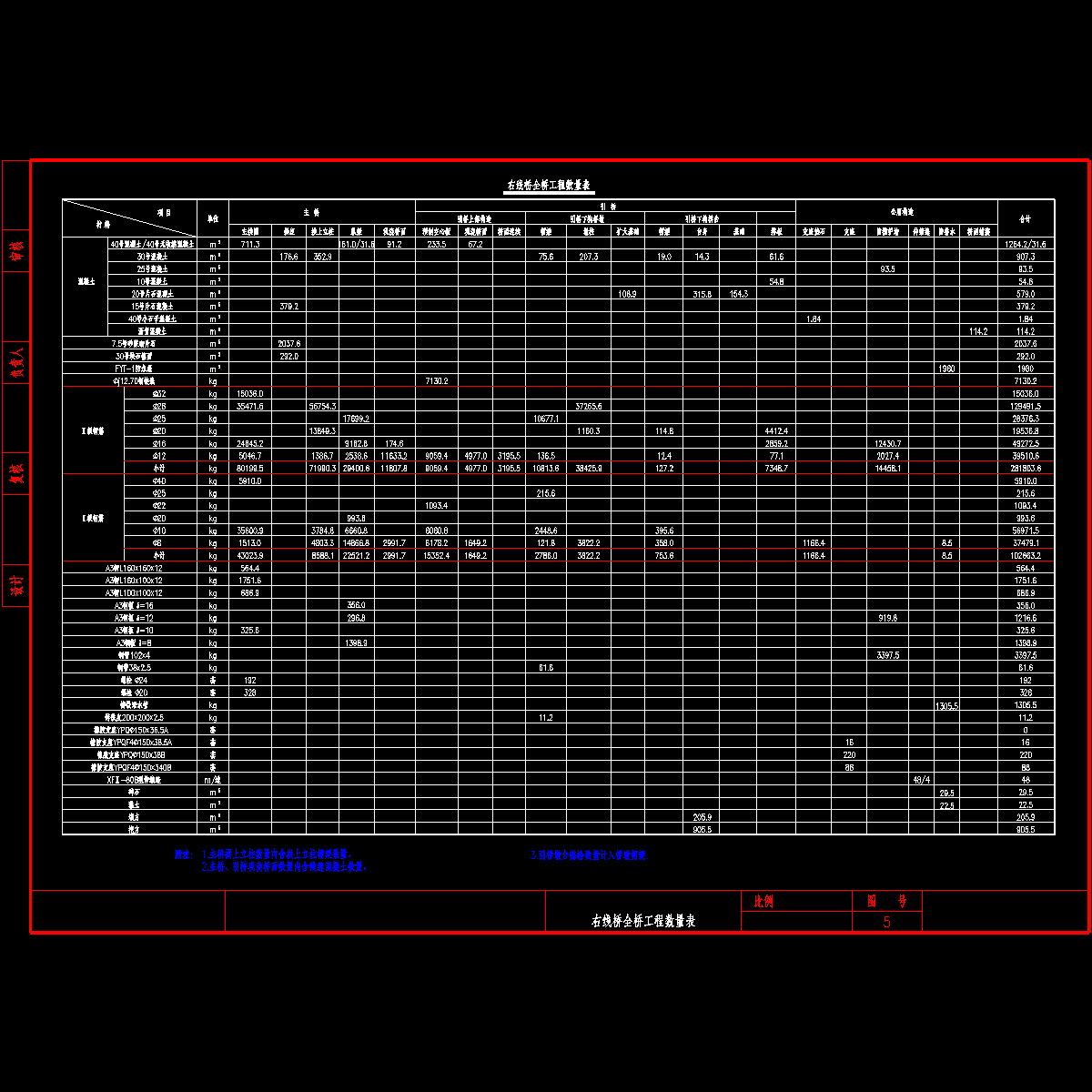

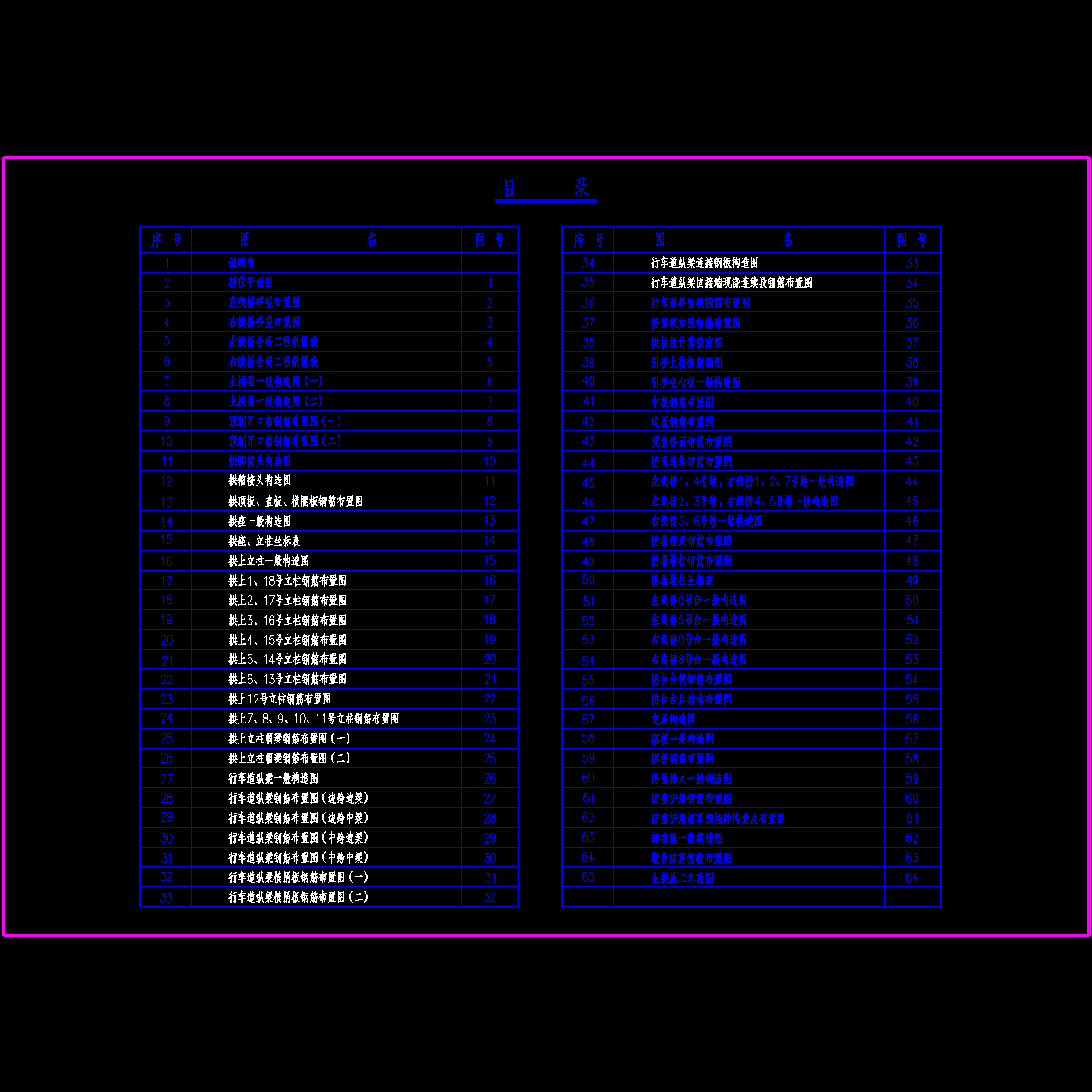

  • ml.dwg
    ml.dwg
  • wjwz02.dwg
    wjwz02.dwg
  • wjwz03.dwg
    wjwz03.dwg
  • wjwz04.dwg
    wjwz04.dwg
  • wjwz05.dwg
    wjwz05.dwg
  • wjwz06.dwg
    wjwz06.dwg
  • wjwz07.dwg
    wjwz07.dwg
  • wjwz071.dwg
    wjwz071.dwg
  • wjwz08.dwg
    wjwz08.dwg
  • wjwz09.dwg
    wjwz09.dwg
以上是部分截图,请下载附件后查看完整高清内容
