1-100m钢筋混凝土箱板拱桥设计大样图平面布置图及组装图

附件详情

  • 全桥工程数量总表
  • 桥位平面图

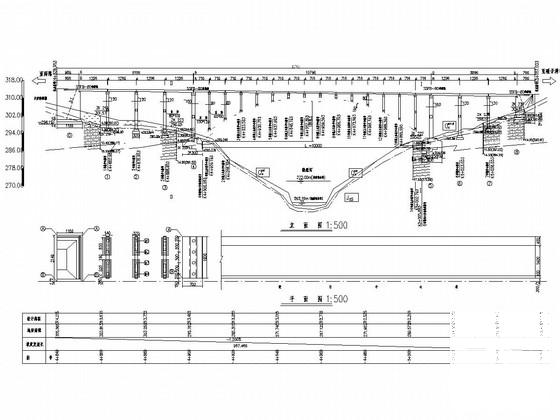

  • 总体布置图
  • 0#桥台构造图
  • 8#桥台构造图
  • 桥台台帽配筋图
  • 引桥桥墩一般构造图
  • 引桥桥墩配筋图
  • 引桥桥墩配筋数量表
  • 引桥桥墩扩大基础配筋图
  • 引桥桥墩系梁配筋图
  • 引桥桥墩盖梁配筋图
  • 交接墩一般构造图
  • 4#交接墩配筋图
  • 5#交接墩配筋图
  • 交接墩系梁配筋图
  • 交接墩盖梁配筋图
  • 挡块配筋图
  • 支座垫石 平面布置图
  • 支座垫石高度表
  • 支座构造及垫石配筋图
  • 4#主拱台构造图
  • 5#主拱台构造图
  • 拱座钢筋构造图
  • 引桥13米空心板构造图
  • 13米空心板边板配筋图
  • 13米空心板中板配筋图
  • 拱上行车道板构造图
  • 拱上行车道板配筋图
  • 拱箱坐标图
  • 拱箱横断面构造及组装大样图
  • 拱箱预制分段及吊扣点位置图
  • 拱脚段预制拱箱边箱展开构造图
  • 拱脚段预制拱箱中箱展开构造图
  • 中间段预制拱箱边箱展开构造图
  • 中间段预制拱箱中箱展开构造图
  • 拱顶段预制拱箱展开构造图
  • 拱箱预制腹板钢筋构造图(一)
  • 拱箱预制腹板钢筋构造图(二)
  • 拱箱预制腹板钢筋构造图(三)
  • 拱箱预制横隔板钢筋构造图
  • 拱脚段边箱边腹板钢筋构造图
  • 中间段边箱边腹板钢筋构造图
  • 拱顶段边箱边腹板钢筋构造图
  • 拱圈边箱顶底板钢筋构造图
  • 拱圈中箱顶底板钢筋构造图
  • 拱箱端接头构造图
  • 拱箱中接头构造图
  • 中箱端接头钢筋构造图
  • 边箱端接头钢筋构造图
  • 端接头工程数量表
  • 中箱中接头钢筋构造图
  • 边箱中接头钢筋构造图
  • 中接头工程数量表
  • 拱箱组装接头钢筋构造图
  • 拱圈箱间接头横向连接钢筋构造图
  • 拱圈顶板现浇层钢筋构造图
  • 拱上立柱构造图
  • 拱上立柱垫墙钢筋构造图
  • 拱上立柱钢筋构造图(一)
  • 拱上立柱底座钢筋构造图(一)
  • 拱上立柱及底座钢筋构造图(二)
  • 主桥盖梁一般构造图
  • 拱上立柱系梁配筋图
  • 拱上立柱盖梁配筋图
  • 拱箱吊装及拱上建筑加载程序图
  • 人行道栏杆构造图
  • 栏杆安装连接示意图
  • 人行道配筋图
  • 防撞护栏及支撑架构造图
  • 防撞护栏配筋图
  • 悬挑花池构造图
  • 引桥桥面连续配筋图
  • 主桥桥面连续配筋图
  • 桥面铺装构造图
  • 伸缩缝构造图
  • 桥面排水系统布置及构造图
  • 桥台搭板配筋图
  • 桥台锥坡示意图

附件详情

设计概况:
主桥为钢筋混凝土箱形拱桥,净跨径L0=100m,净矢高f0=18.18m,f0/L0=1/5.5,拱轴系数m=1.756。引桥两路岸为4跨13m跨预制吊装简支空心板梁,碾子湾转盘岸为3跨13m跨预制吊装简支空心板梁,下部结构桥墩采用每幅四柱式圆形墩,扩大基础,桥台采用重力式“U”型桥台,基础为扩大基础,主拱台采用实体式。
......
技术标准:
1、设计荷载:城-A级,人群荷载4KN/m2 。
2、桥梁宽度:单幅桥:4.0m人行道+14.00m车行道+1.0m绿化带=19m。两幅桥间距3m,全桥宽41m。
3、竖曲线:该桥无竖曲线,纵坡i=-1.2%。
4、平曲线:全桥位于直线段。
5、桥面横坡:单幅桥单向横坡1.5%。
......
共87张CAD设计图。

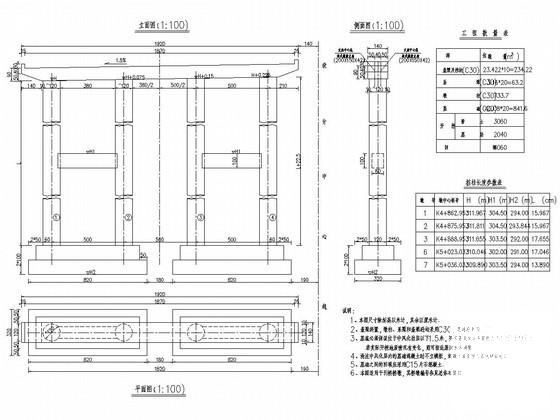

引桥桥墩一般构造图

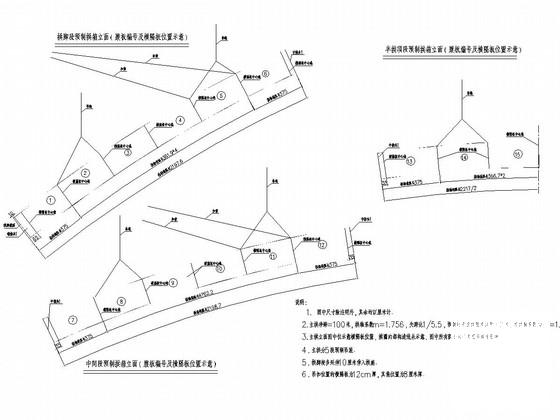

拱箱预制分段图

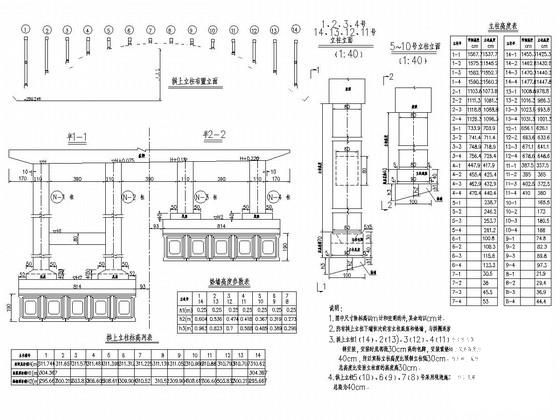

拱上立柱构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 箱板拱桥设计大样图 - 1
    箱板拱桥设计大样图 - 1
  • 箱板拱桥设计大样图 - 2
    箱板拱桥设计大样图 - 2
  • 箱板拱桥设计大样图 - 3
    箱板拱桥设计大样图 - 3
  • 箱板拱桥设计大样图 - 4
    箱板拱桥设计大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
