101210m三跨连续箱梁景观拱桥设计CAD图纸(31张设计美观)

技术标准:    1)道路等级: 城市快速路;    2)设计荷载: 公路-II级;    3)设计车速: 20km/h;    4)桥面铺装: 采用双面层式沥青混凝土桥面,厚度为9厘米;    5)抗震等级: 按照地震烈度VII度设防;   ......   结构设计:    上部结构为10 12 10米三跨连续箱梁。梁高1.0米,顶板厚20厘米,底板厚20厘米,腹板厚40厘米。考虑外观效果,悬臂60cm,在桥墩和桥台侧各有60cm拱圈延伸至桥面以上,形成部分栏杆。    下部结构桥墩和桥台采用整体式桥台,纵向跨度方向呈圆弧状,与桥面以上栏杆形成整体,达到拱桥的效果。桥墩桩基采用一排120cm直径的桩,桥台桩基采用二排100cm直径的桩,桩基采用钻孔灌注桩。   ......   设计于2012年,共包含CAD设计图31张。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

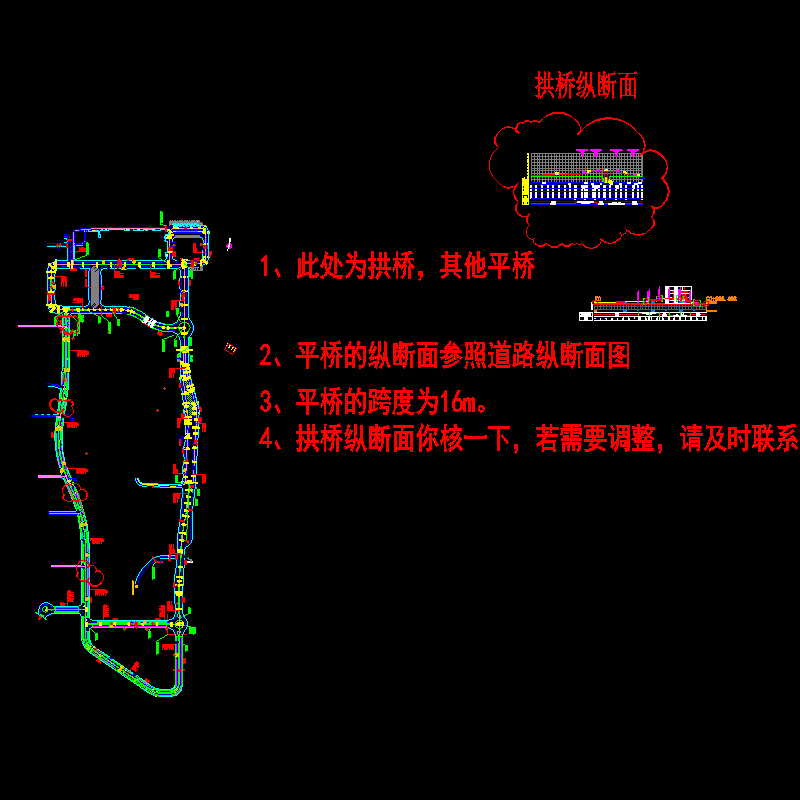

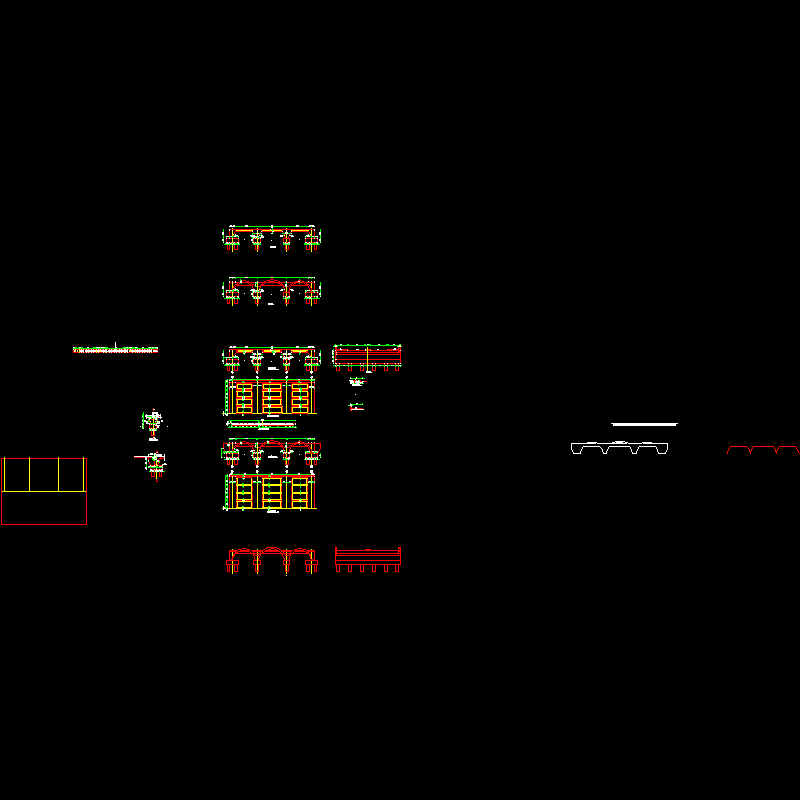

  • 06桥梁上部结构构造图.dwg
    06桥梁上部结构构造图.dwg
  • 07桥墩桥台构造图.dwg
    07桥墩桥台构造图.dwg

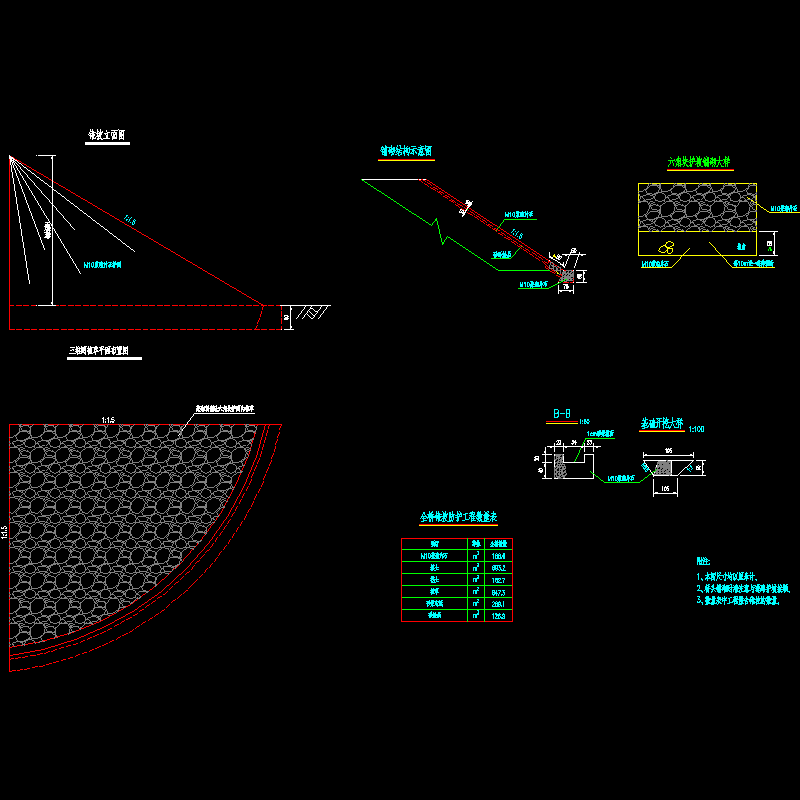

  • 14台后锥坡构造图.dwg
    14台后锥坡构造图.dwg
  • 15伸缩缝构造.dwg
    15伸缩缝构造.dwg
  • 04?230?266?316?273?306?275?303?346?201?321?326?303?210d.dwg
    04?230?266?316?273?306?275?303?346?201?321?326?303?210d.dwg
  • 05?230?266?273?371?324o?323?213?210d.dwg
    05?230?266?273?371?324o?323?213?210d.dwg
  • 09~10?230?362?266?325?344?223?275?356?210d.dwg
    09~10?230?362?266?325?344?223?275?356?210d.dwg
  • 11?263?320?305_?344?223?275?356?230?213?324?354?210d.dwg
    11?263?320?305_?344?223?275?356?230?213?324?354?210d.dwg
以上是部分截图,请下载附件后查看完整高清内容
