4跨实腹式圬工连续拱桥病害处治施工大样图cad

  • 位置:重庆
  • 设计年代:近代
  • 使用性:过水桥
  • 跨径大小和多跨总长:51m
  • 行车道位置:上承式桥
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:圬工桥
该附件为: 4跨实腹式圬工连续拱桥病害处治施工图dwg ,格式为dwg,节点清晰,标注规范,推荐下载参考。
一、项目概要:
  1. xx桥跨越xx河,线路等级为二级公路。本桥是一座4跨实腹式圬工连续拱桥,实测桥梁全长51.0m,桥宽7.8m,净跨径为 4×8.0m。引道路基宽度10.5m,路肩宽度0.75m。
  2. 本桥上部结构由拱圈和拱上结构组成。拱圈净跨为4×8.0m,矢高3.0m,矢跨比约为 1/2.67。该桥拱圈、拱上侧墙均由砌体(粗料石)砌成。本桥下部结构由墩台、基础、河床组成。墩台采用浆砌粗料石,为重力式结构,基础为扩大基础。
  3. 本桥未设置翼墙、锥坡和调治构造物。本桥桥面系由桥面铺装、栏杆、排水系统和标志组成。桥面横向布置:护栏(0.5m) 车行道(6.8m) 护栏(0.5m)。
  4. 本桥桥面铺装采用沥青混凝土;两侧均设置钢筋混凝土护栏;桥面上、下游各设置 8个排水孔;桥面设有桥梁管养公示牌、限载牌(20t,轴重15t)、交通标志线,未设置人行道、限速牌、伸缩缝和照明设施。
二、编制依据:
1《公路工程技术标准》(JTG B01-近代)
2《公路桥涵设计通用规范》(JTG D60-近代)
3《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362-2018)
4《公路桥涵地基与基础设计规范》(JTG 3363-2019)
5《公路桥梁抗震设计规范》(JTG/T 2231-01-2020)
6《公路桥涵施工技术规范》(JTG/T 3650-2020)
7《公路交通安全设施设计规范》(JTG D81-2017)
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

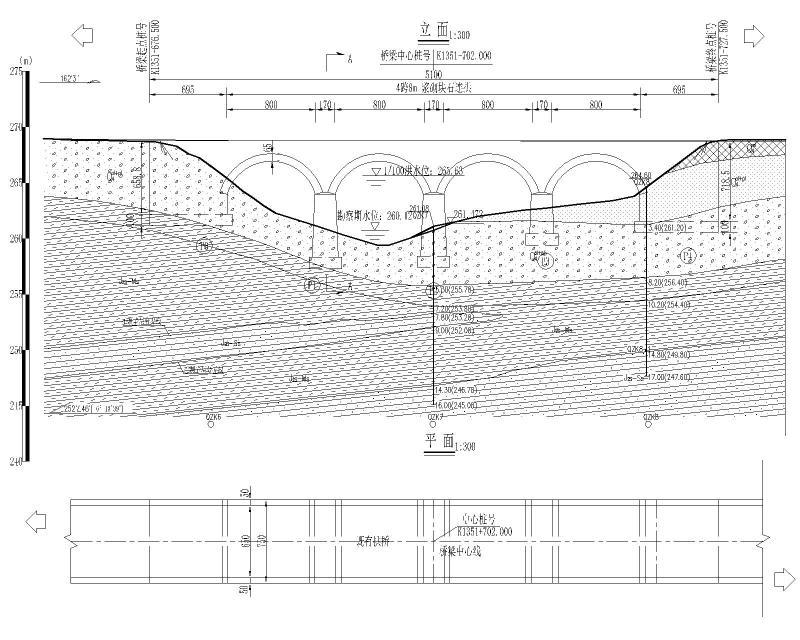

  • 桥型布置图
    桥型布置图

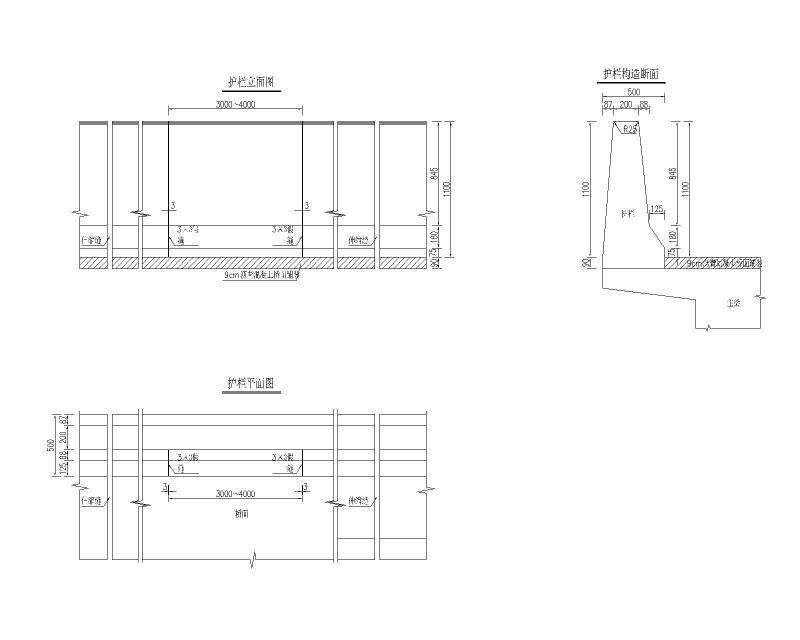

  • 混凝土护栏构造图
    混凝土护栏构造图

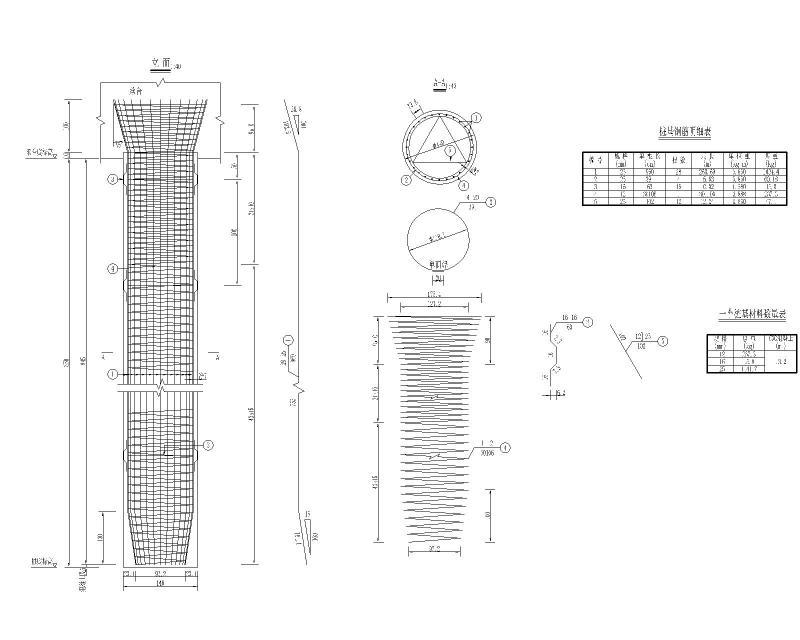

  • 桥墩钢筋布置图
    桥墩钢筋布置图

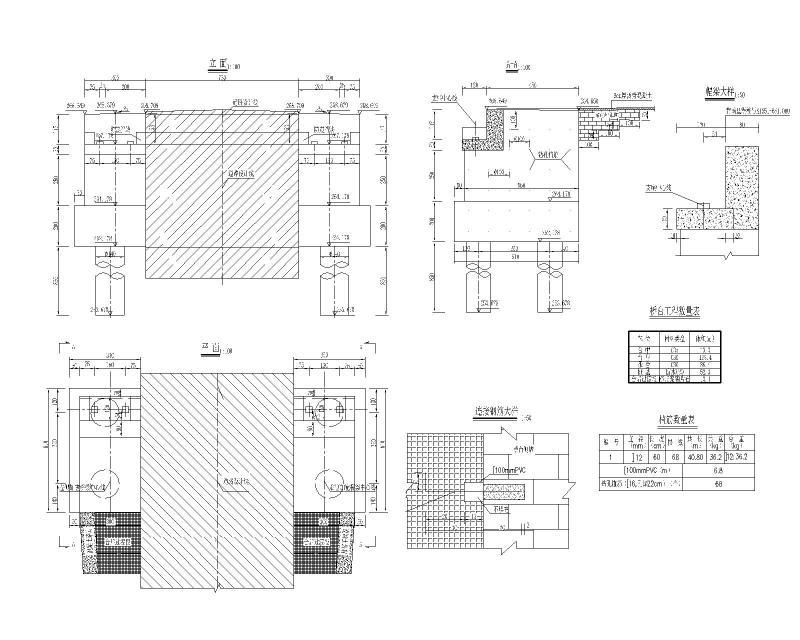

  • 桥台大样图
    桥台大样图

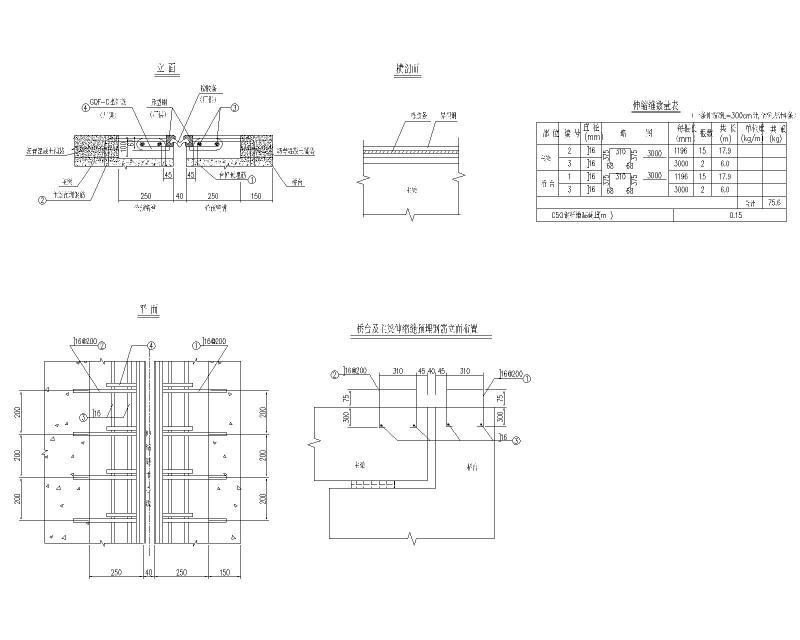

  • 伸缩缝、铺装大样图
    伸缩缝、铺装大样图
  • 支座结构构造图
    支座结构构造图
以上是部分截图,请下载附件后查看完整高清内容
