53m单跨空腹式圬工拱桥拼宽加固施工大样图cad设计说明

资料简介
赚取积分

位置：重庆
设计年代：近代
使用性：过水桥
跨径大小和多跨总长：53m
行车道位置：上承式桥
承重构件受力情况：拱桥
使用年限：永久性桥
材料类型：圬工桥

该附件为： 53m单跨空腹式圬工拱桥拼宽加固施工图dwg ，格式为：dwg word xls，包含：设计说明桥梁施工图工程量清单，节点清晰，标注规范，推荐下载参考。

一、项目概要：

xx桥跨越xx河。路线等级为二级公路。本桥是一座1跨空腹式圬工拱桥，实测桥梁全长53.0m，桥宽7.4m，净跨径为1×30.0m。引道路基宽度10.5m，路肩宽度0.75m。
本桥上部结构由拱圈和拱上结构组成。拱圈净跨为1×30.0m，矢高7.25m，矢跨比约为1/4.138。该桥拱圈、拱上侧墙均由粗料石砌成。本桥下部结构由墩台、基础、河床组成。墩台采用浆砌粗料石，为重力式结构，基础为扩大基础。桥面行车道净宽6.4m，两侧设有混凝土护栏。本桥桥面铺装采用沥青混凝土。

二、编制依据：

1《公路工程技术标准》(JTG B01-近代) 2《公路桥涵设计通用规范》(JTG D60-近代) 3《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362-2018) 4《公路桥涵地基与基础设计规范》（JTG 3363-2019）
5《公路桥梁抗震设计规范》（JTG/T 2231-01-2020）
6《公路桥涵施工技术规范》（JTG/T 3650－2020）
7《公路交通安全设施设计规范》（JTG D81-2017）

三、相关图片：

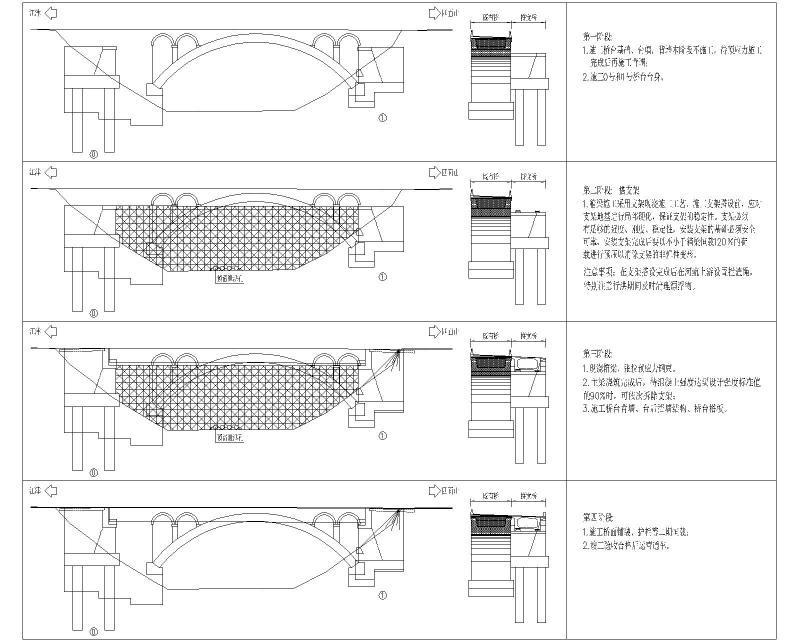

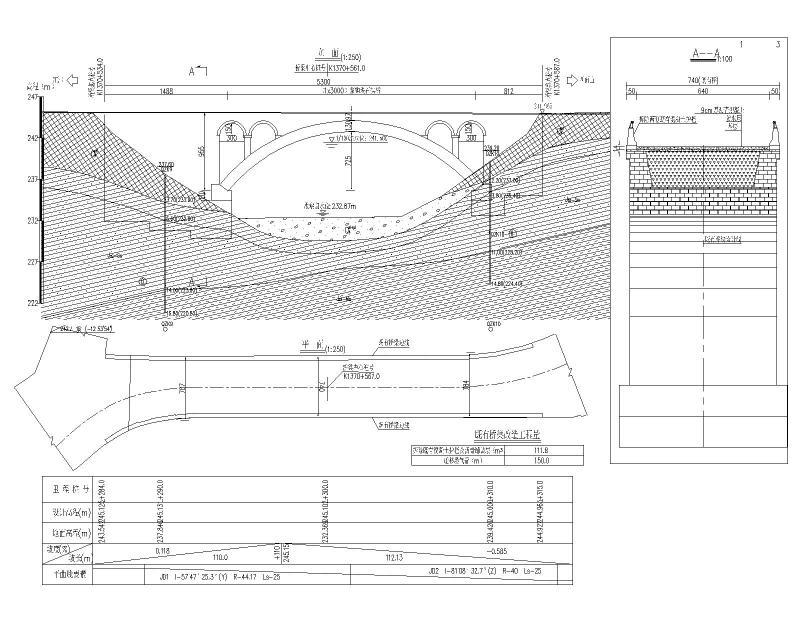

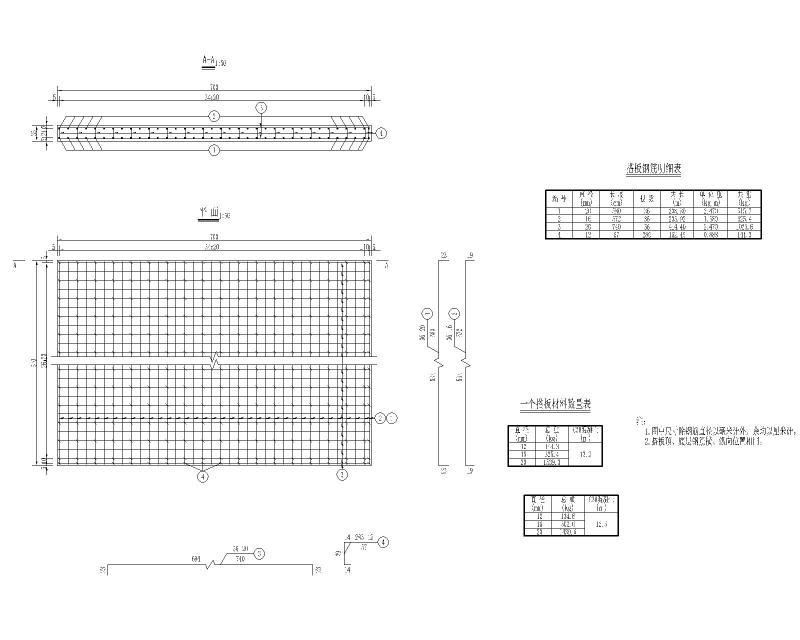

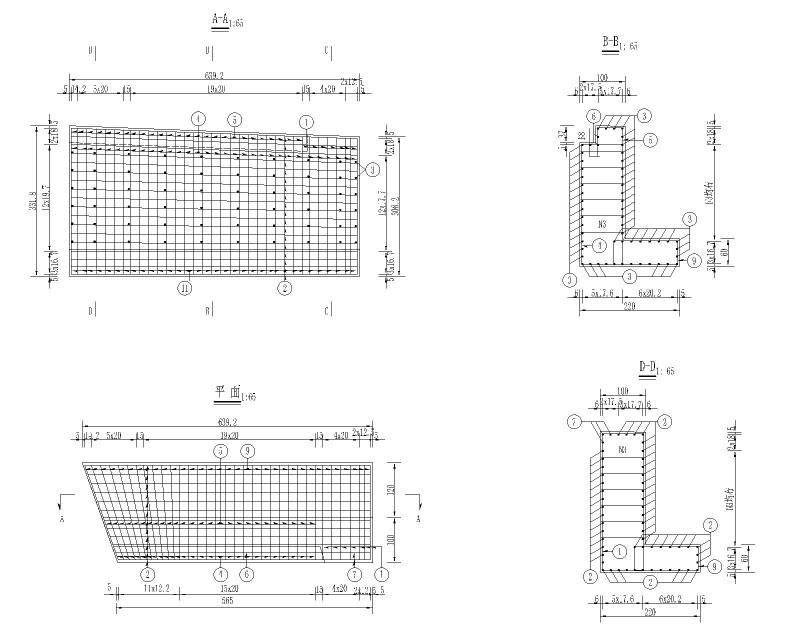

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
