四跨实腹式圬工连续拱桥维修加固施工图纸cad构造图及平面图,剖面图

  • 位置:重庆
  • 设计年代:近代
  • 使用性:过水桥
  • 跨径大小和多跨总长:43m
  • 行车道位置:上承式桥
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:圬工桥
该附件为: 四跨实腹式圬工连续拱桥维修加固施工图2021 ,格式为CAD WORD,包含: 设计说明 工程数量表 标高核算 施工图,节点清晰,同类工程可下载参考。
一、项目概要:
  1. xx桥路线等级为二级公路。本桥是一座4跨实腹式圬工连续拱桥,实测桥梁全长43.0m,桥宽7.5m,净跨径为4×8.0m。引道路基宽度10.5m,路肩宽度0.75m。由业主提供的相关资料可知,本桥修建于1953年。
  2. 本桥上部结构由拱圈和拱上结构组成。拱圈净跨为4×8.0m,矢高4.65m,矢跨比约为1/1.72。该桥拱圈、拱上侧墙均由粗料石砌成。本桥下部结构由墩台、基础、河床组成。墩台采用浆砌粗料石,为重力式结构,基础为扩大基础。本桥未设置翼墙、锥坡和调治构造物。桥面行车道净宽6.5m,两侧设有钢筋混凝土护栏。本桥桥面铺装采用沥青混凝土。
二、主要技术指标:
(1)公路等级:二级公路。
(2)设计荷载:公路—Ⅰ级。
(3)设计车速:40km/h。
(4)桥梁宽度:2x3.5m(行车道) 2x2.75m(路缘带) 2x0.5m(防撞护栏)=13.5m。该资料桥梁两侧各加宽3.0m。
(5)车道数:双向2车道。
(6)设计洪水频率:中桥1/100。
(7)地震动峰值加速度系数:0.05g。
(8)设计基准期:100年。
(9)通航要求:无。
(10)耐久性设计环境类别:Ⅱ类。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

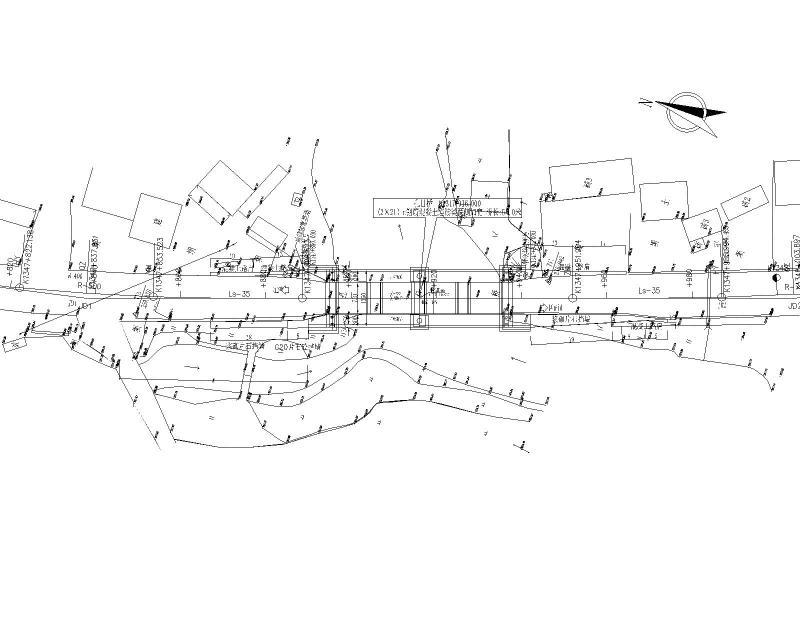

  • 孔桥桥位平面图
    孔桥桥位平面图

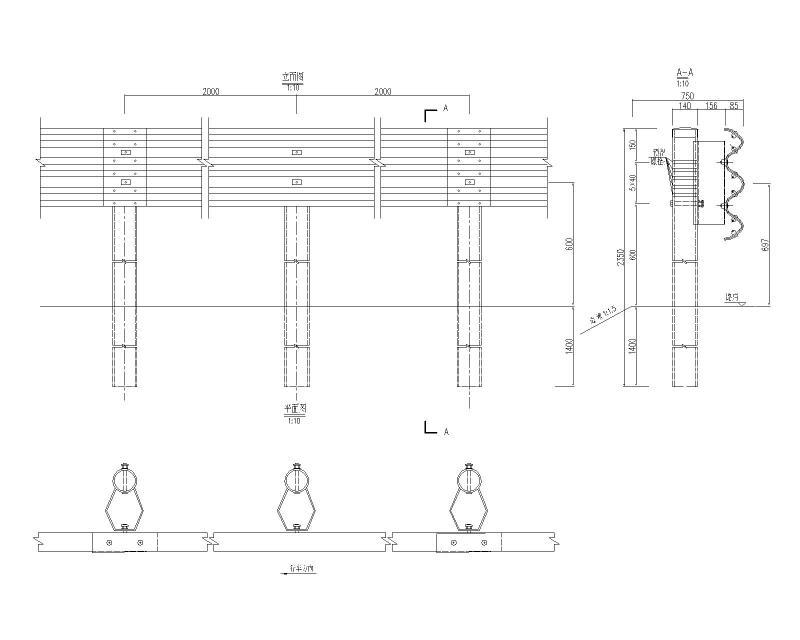

  • 波形护栏构造图
    波形护栏构造图

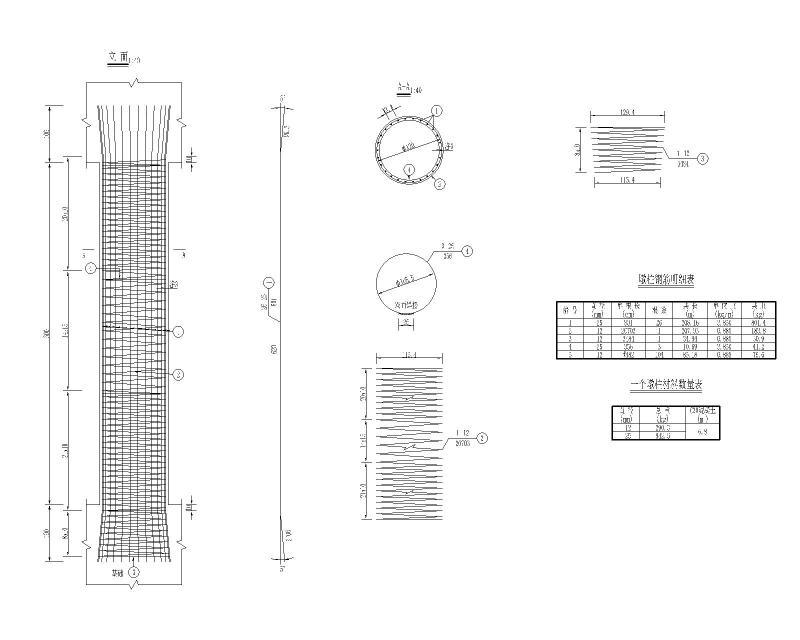

  • 墩柱钢筋构造图
    墩柱钢筋构造图

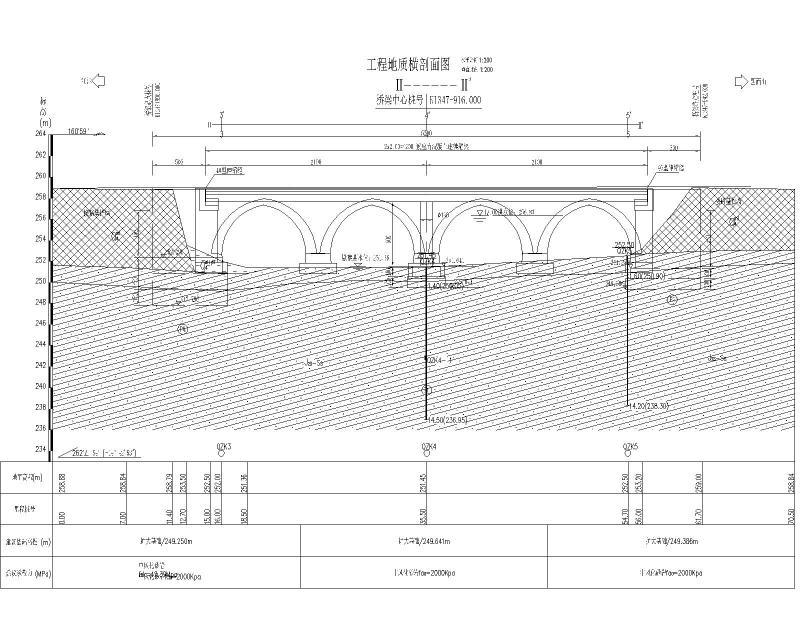

  • 工程地质剖面图
    工程地质剖面图

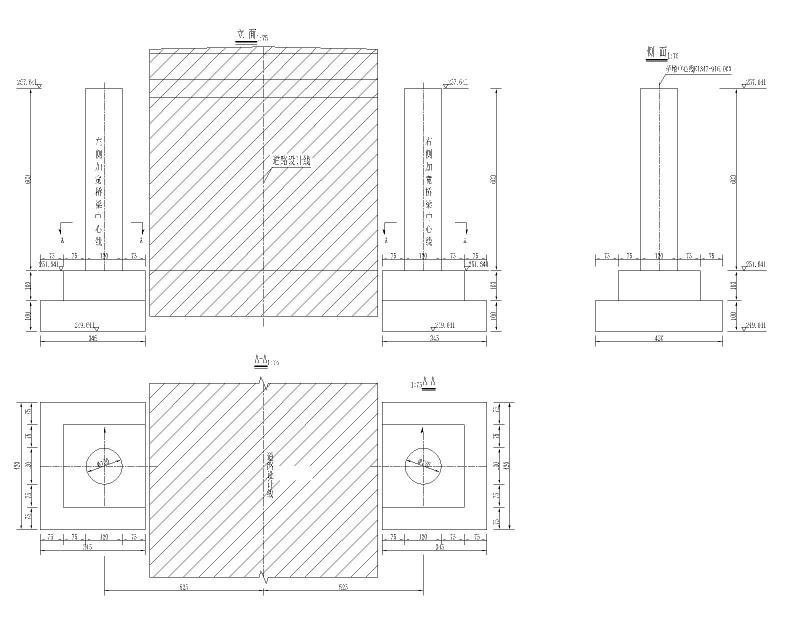

  • 桥墩桥台立面图
    桥墩桥台立面图
  • 支座结构构造图
    支座结构构造图
以上是部分截图,请下载附件后查看完整高清内容
