一跨43.8m钢筋砼空腹拱桥全套CAD施工图纸(20张).dwg

一跨43.8m钢筋砼空腹拱桥全套施工图(20张)      设计标准:    设计荷载:人群荷载3.5kN/m2    桥梁宽度:净-5.0m 2x0.5m防撞栏    桥面纵坡0.55%,横坡为0.00%   ......   设计要点:    1、本桥上部采用一跨净跨为43.8m的主拱,配合三跨净跨分别为7.2m、9.8m、11.0m的腹拱的叠拱形式,且拱为钢筋砼实体式空腹拱,空腹采用轻质骨料填充,人工分层压实。    2、本桥下部桥墩采用U型桥台及天然扩大基础。    3、拱片与扩大基础采用铰接,主拱左侧的水平推力为9710kN,竖向反力为7835kN;右侧的水平推力为9270kN,竖向反力为7280kN。基础基底承载力要求不小于900Kpa。    4、因温差较小,桥台与背墙间设置假缝。   ......   设计于2004年,共20张CAD设计图。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

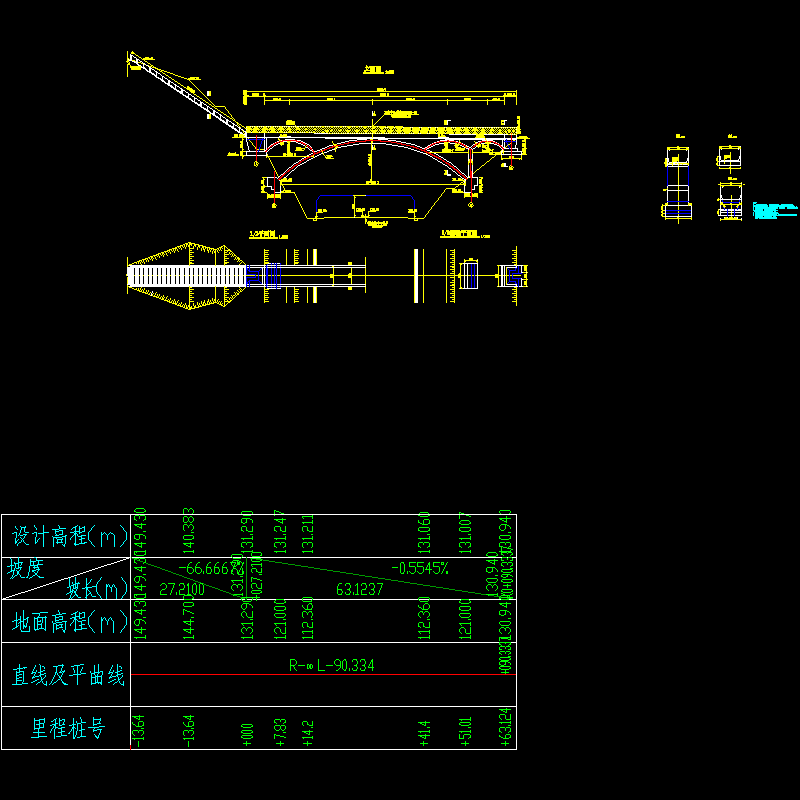

  • 003桥型布置图.dwg
    003桥型布置图.dwg

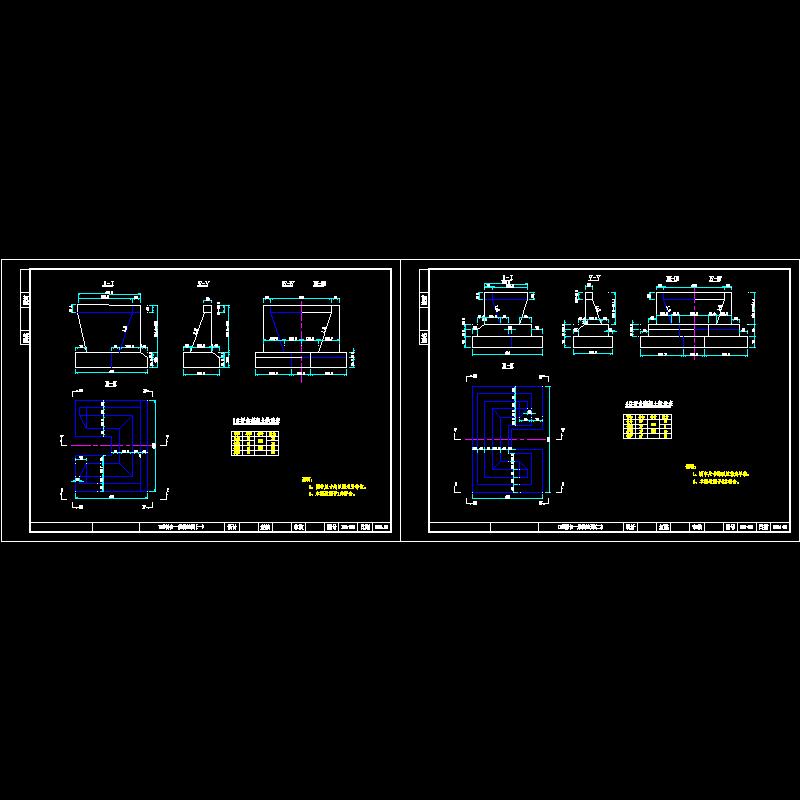

  • 005u型桥台构造图.dwg
    005u型桥台构造图.dwg

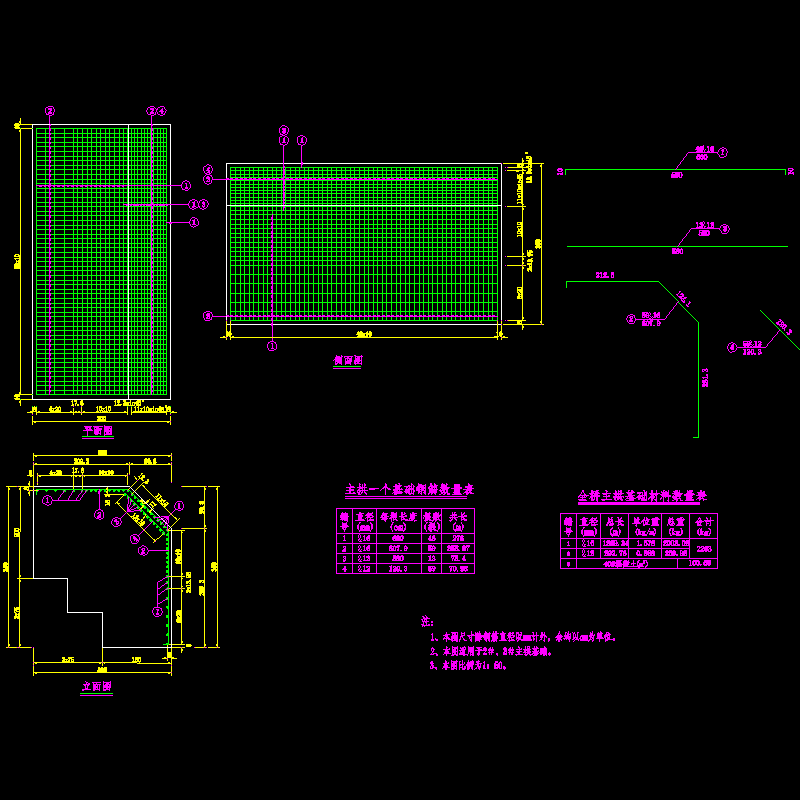

  • 006主拱基础钢筋构造图.dwg
    006主拱基础钢筋构造图.dwg

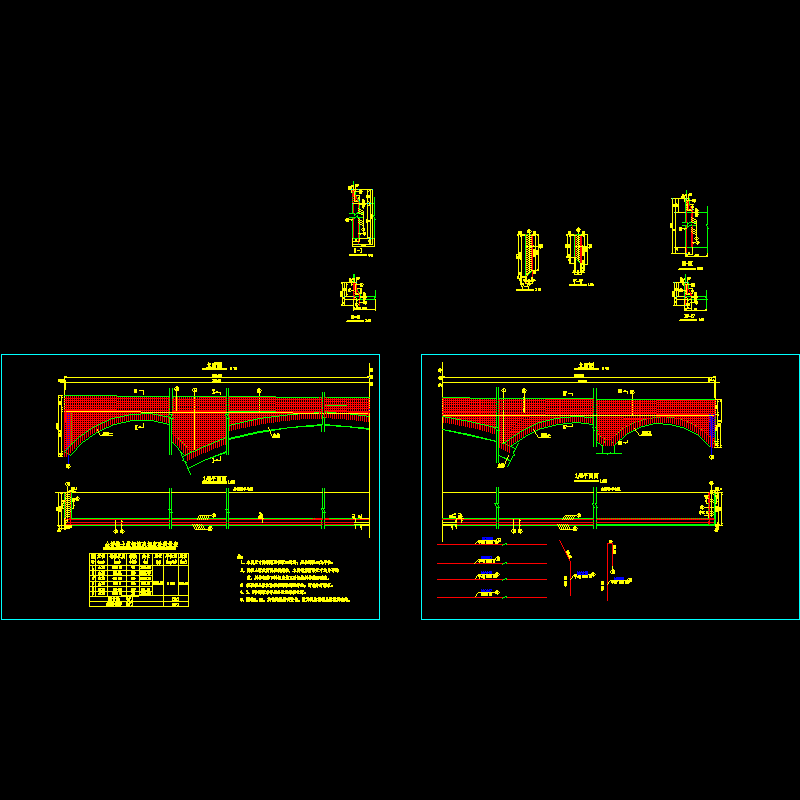

  • 009拱腹挡土板配筋图.dwg
    009拱腹挡土板配筋图.dwg

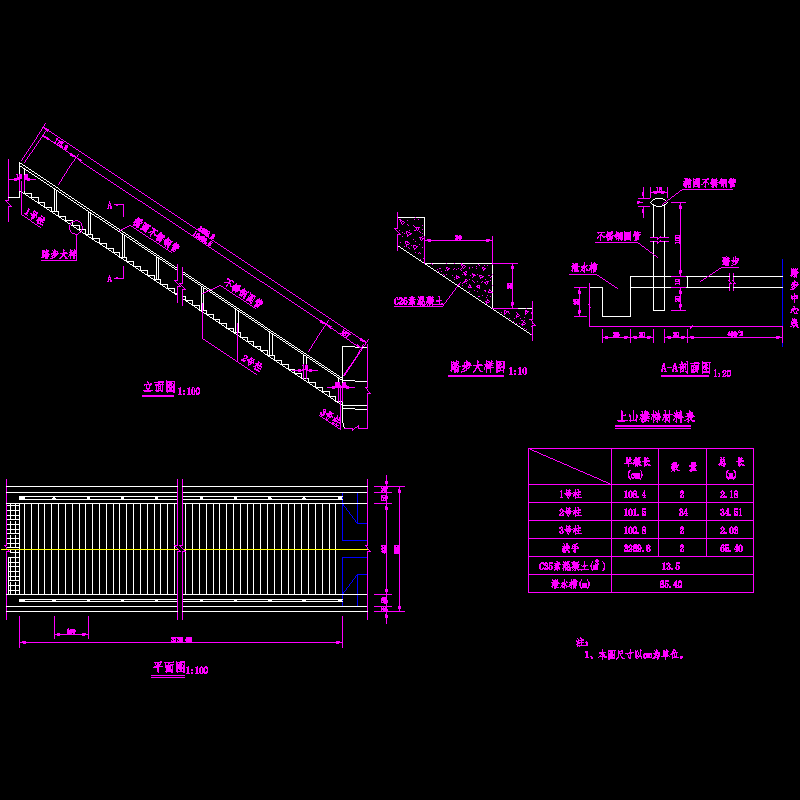

  • 011上山楼梯楼梯一般构造图.dwg
    011上山楼梯楼梯一般构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
