1×20m单跨石砌板拱桥病害处治施工图纸cad构造图

  • 位置:重庆
  • 设计年代:近代
  • 使用性:过水桥
  • 跨径大小和多跨总长:30m
  • 行车道位置:上承式桥
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:圬工桥
该附件为: 1×20.0m 单跨石砌板拱桥病害处治施工图cad ,格式为dwg word,同类工程可下载参考
一、项目概要:
  1. 桥梁全长30m,桥面全宽 10.0m,上部结构为 1×20.0m 的石砌板拱。桥台采用石砌U 形重力式桥台,基础为明挖扩大基础;桥面铺装采用沥青混凝土;桥面石砌护栏,未设置伸缩缝。
  2. 根据对该桥做的检查:根据本次检测结果,依据《公路桥梁技术状况评定标准》(JTG/TH21-近代)对银月桥技术状况进行评定。该桥技术状况评定等级为3类(分层综合评定法),有中等缺损,尚能维持正常使用。
  3. 该桥目前存在的主要病害有:(1)拱上结构裂缝,实腹拱的侧墙变形。(2)主拱圈渗水结晶。(3)0#桥台有渗水青苔现象。(4)1#桥台基础冲刷、淘空。(5)河床局部生活垃圾及杂草杂物。(6)0#台右侧桥面铺装裂缝局部未封闭,开裂处台背填土轻微下沉。(7)桥面未设泄水孔。
二、编制依据:
(1)《公路桥涵设计通用规范》(JTG D60-近代)
(2)《公路圬工桥涵设计规范》(JTG D61-近代)
(3)《公路桥梁加固设计规范》(JTG/T J22-近代)
(4)《公路桥梁加固施工技术规范》(JTG/T J23-近代)
(5)《混凝土结构设计规范》(GB 50010-近代)
(6)《公路钢筋混凝土及预应力混凝土桥涵规范》(JTG 3362—2018)
(7)《公路交通安全设施设计规范》(JTG D81-2017)
三、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

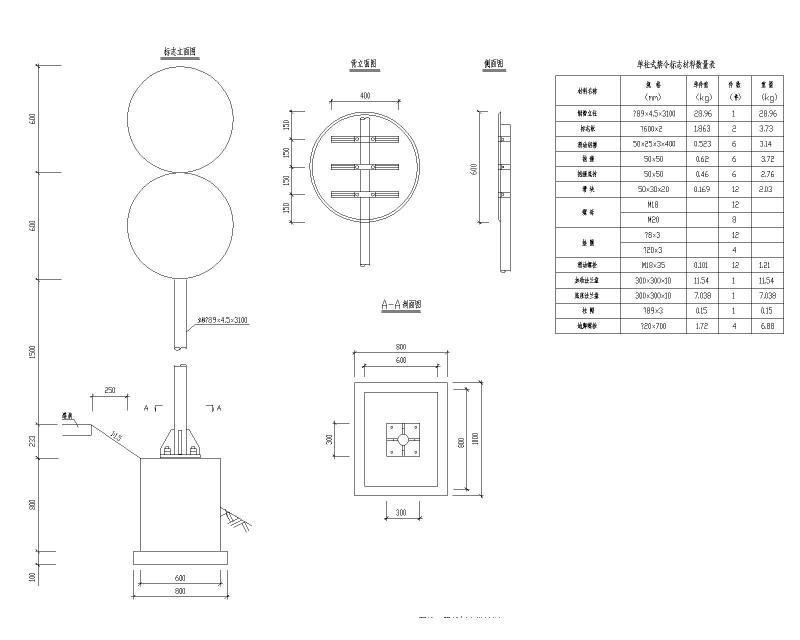

  • 交通标志构造图
    交通标志构造图

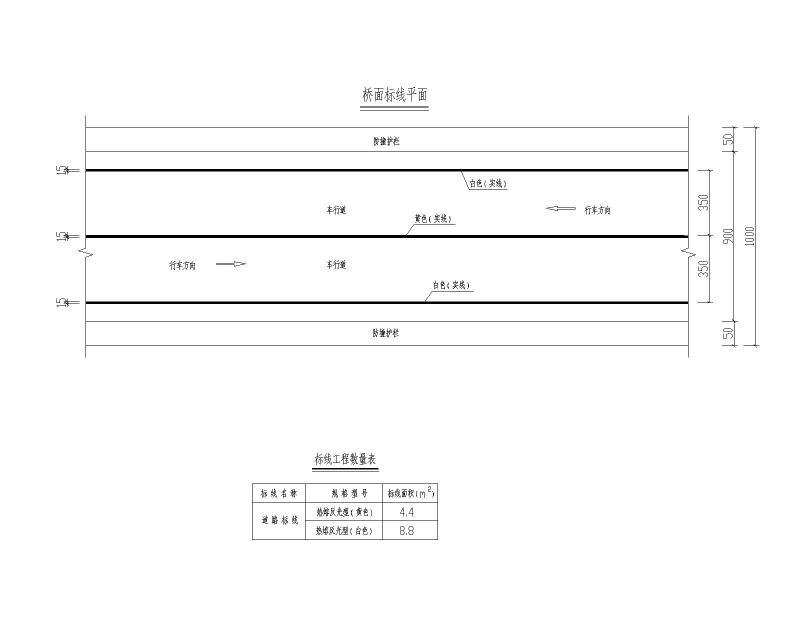

  • 桥面标线设计
    桥面标线设计

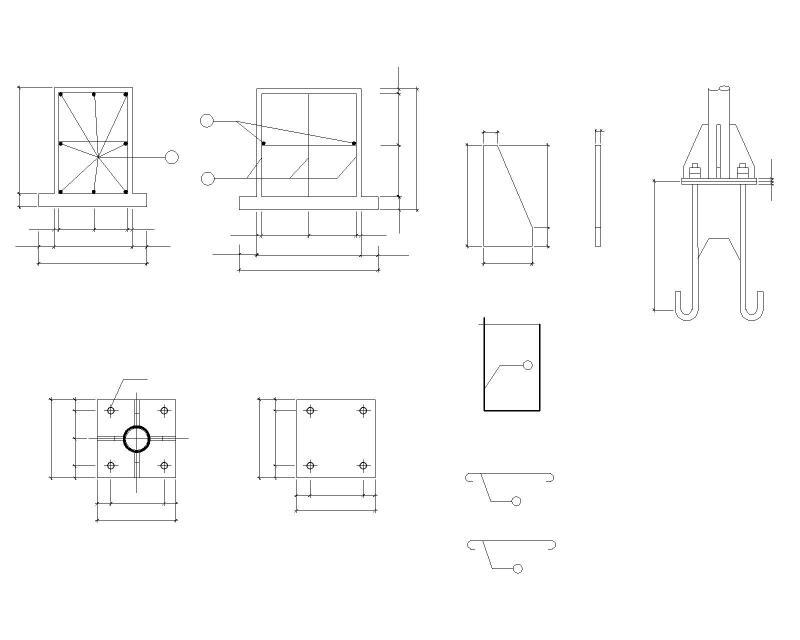

  • 标志基础设计图
    标志基础设计图
以上是部分截图,请下载附件后查看完整高清内容
