双塔单跨悬索人行桥CAD施工方案图纸设计（主跨138m）(钢筋构造图)

资料简介
赚取积分

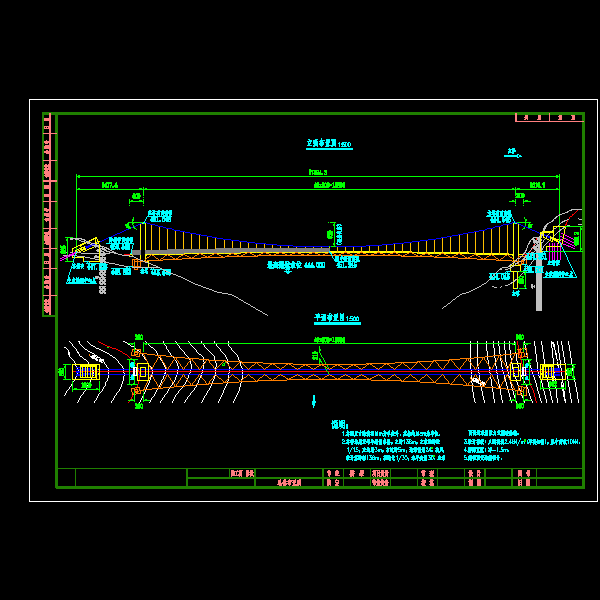

附件详情 1.本桥采用双塔单跨悬索桥，主跨138m，主索垂跨比1/15，左边跨3m，右边跨5m，边索倾角24。抗风索计算跨经138m，垂跨比1/30，水平夹角30。主索两侧均采用重力式锚碇系统。　　2.设计荷载：人群荷载2.4kN/m (半桥加载)，集中荷载10kN。　　3.桥面宽度：净-1.5m。　　共30张CAD图纸桥面系构造图抗风索构造图主跨伸缩缝构造图桥塔及基础一般钢筋构造图索鞍一般构造图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

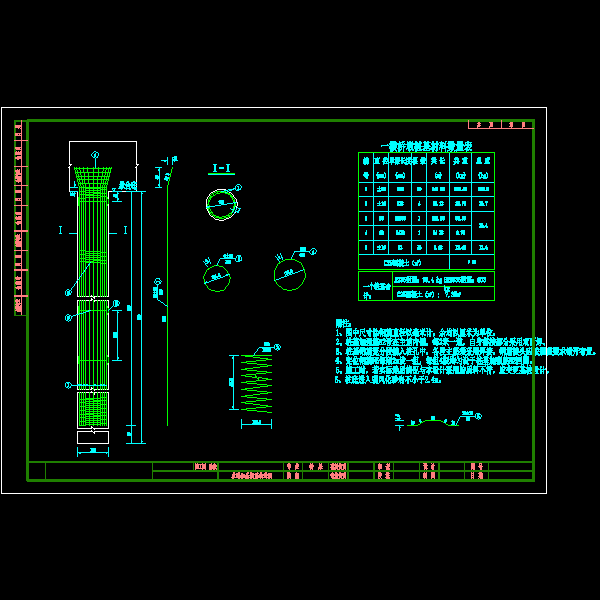

ht200602-sq3-11.dwg

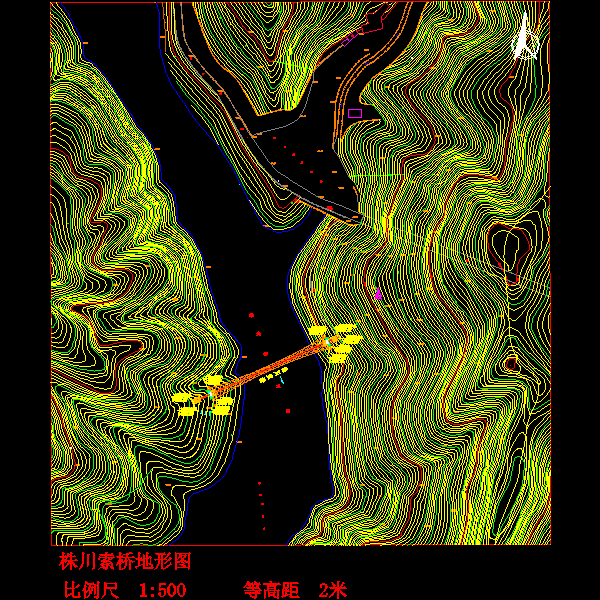

ht200602-sq3-01.dwg
ht200602-sq3-02.dwg

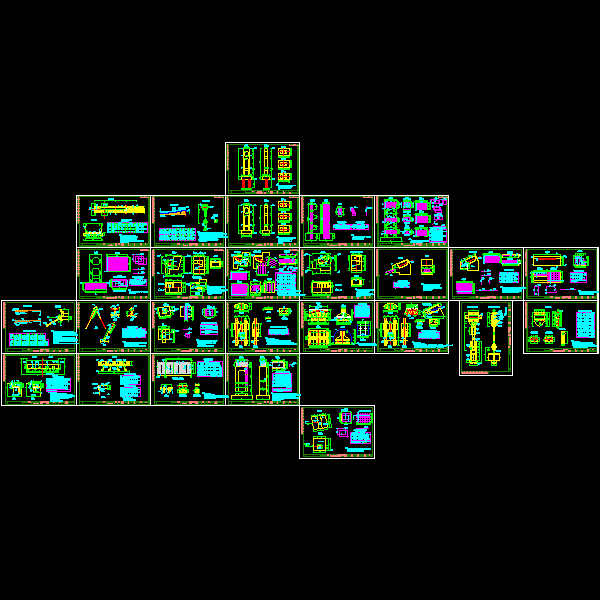

ht200602-sq3-03～09、12～30.dwg

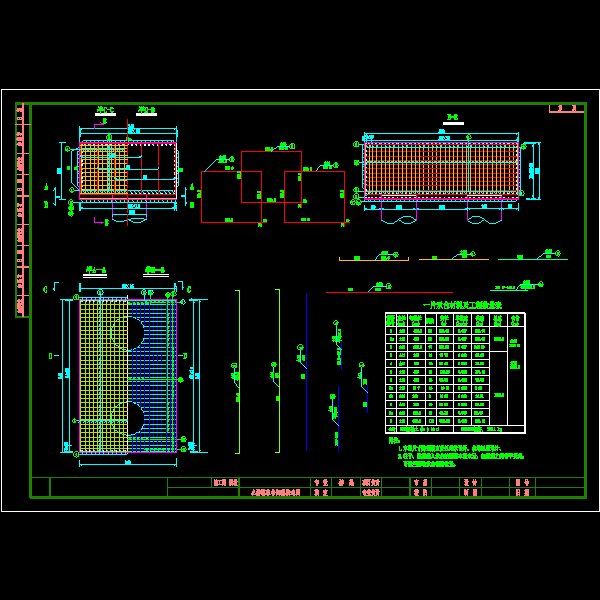

ht200602-sq3-10.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-11-30
评论次数：0

浏览次数：0
文件大小：2.21 MB

收藏次数：0
文件名称：附件-995798777995987586.rar
