主跨140m双塔双索面预应力砼斜拉桥设计cad图纸_预应力混凝土斜拉桥

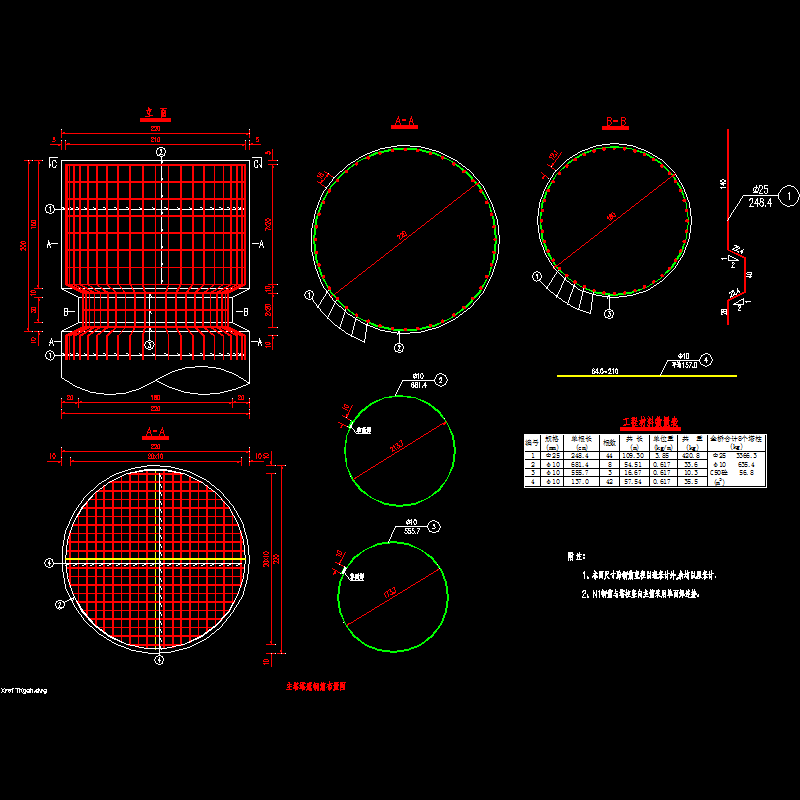

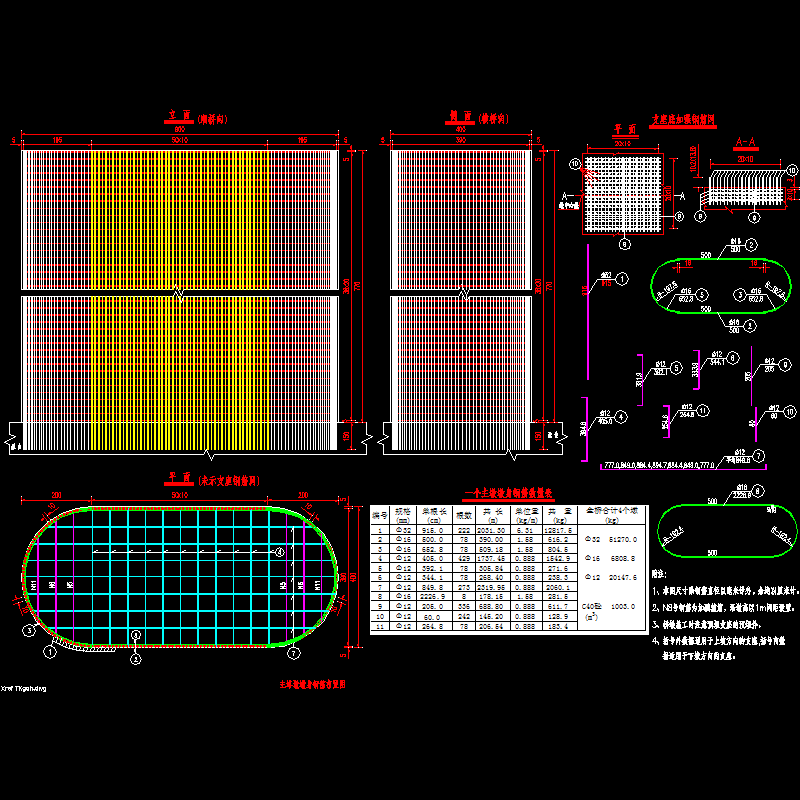

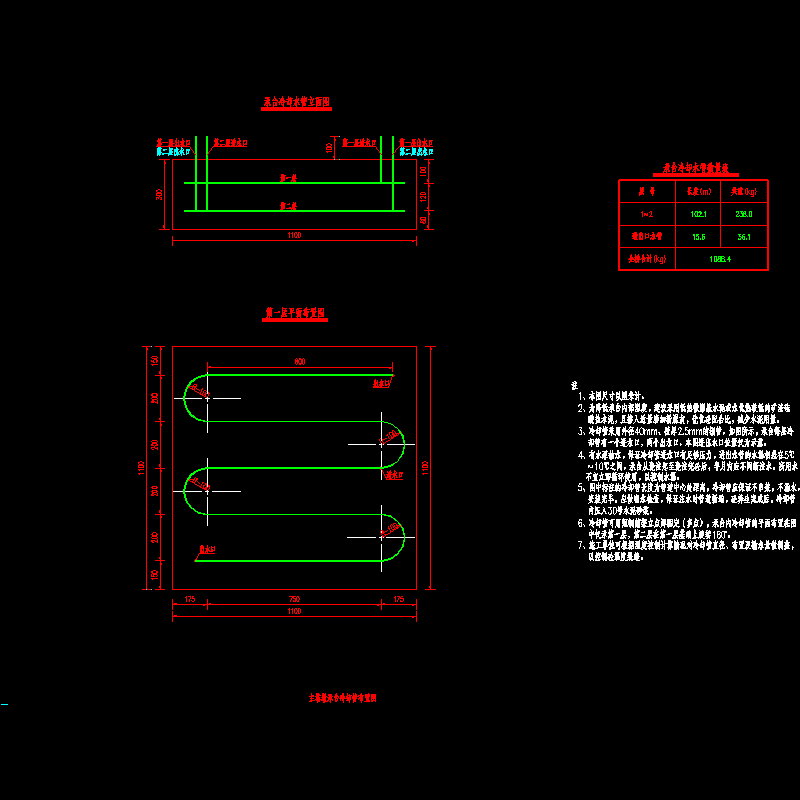

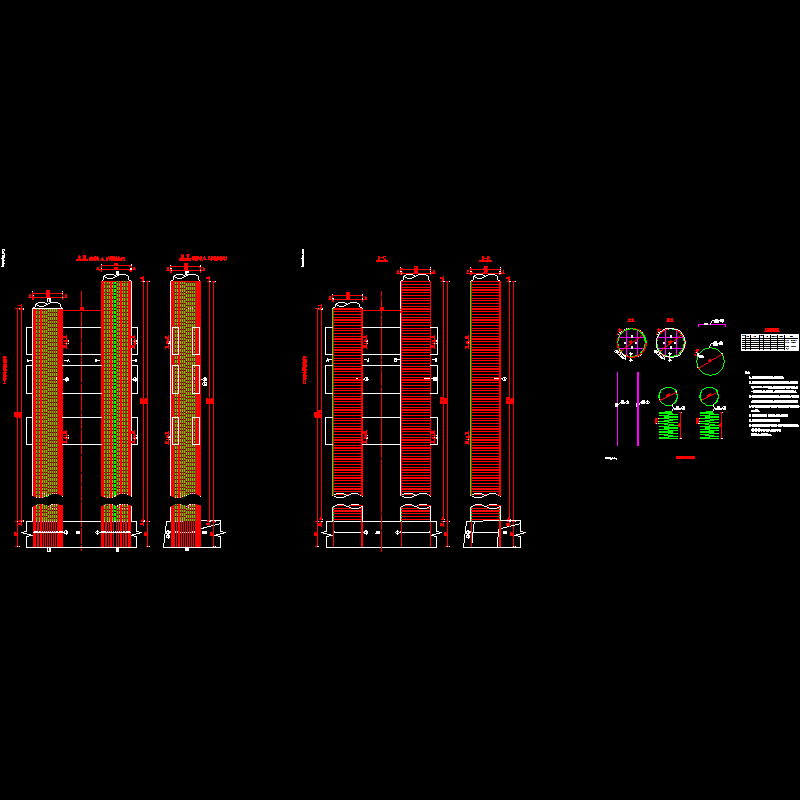

技术标准： 　　 1、荷载标准：公路Ⅰ级。 　　 2、桥面宽度：26.5m(不包括布索区宽度)，双向四车道，不设人行道。 　　 3、地震等级：地震动峰值加速度为0.05g，按地震动峰值加速度0.1g进行设防。 　　 4、通航：最高通航水位为1.38m，通航净高7m，主通航孔净宽60m。 　　 5、船舶撞击力：按内河Ⅳ级航道，顺桥向450KN，横桥向550KN。 　　 6、设计洪水：设计洪水频率为1/100。 　　 7、设计行车速度：80km/h。 　　...... 　　桥梁布置： 　　 主桥为68 140 68三跨一联双塔双索面预应力混凝土斜拉桥，其各部形式如下。 　　 塔柱采用四柱式，柱直径Ф2.2m，横桥向中距与索面距一致为28.5m，顺桥向中距5m，顺桥向双柱间共设置五道横梁。桥面以上塔柱高36.285m，两主塔均采用塔、梁固结体系，主墩顶设支座。 　　 主塔墩截面采用4×9m的近椭圆形实体柱。墩身表面设一层由φ6带肋焊接钢筋网。 　　 主塔墩左、右基础均由9根φ1.5m的钻孔桩组成群桩基础，群桩按平行矩形布排，顺桥向3排，横桥向3排。桩基均为摩擦桩。承台为横桥向11米，顺桥向11米的矩形，厚3米，横桥向采用双系梁连接。 　　 过渡墩基础左、右每侧为2根φ1.5m的钻孔桩，按摩擦桩设计。承台设计为带系梁的分离式结构。墩身设计为门式结构。 共85张CAD设计图。
