斜拉桥挂索施工方案(预应力混凝土)

附件详情

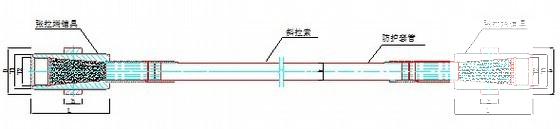

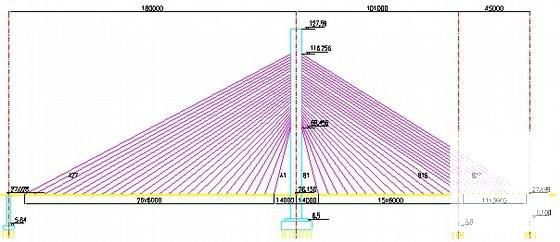

大桥为独塔双索面斜拉桥，桥跨布置为180+101+45m，索塔采用由直塔柱和斜拉柱组成，无上横梁的异型索塔，主梁采用预应力混凝土∏形梁，双向预应力混凝土结构，并采用前支点挂篮悬臂浇筑主梁混凝土。斜拉索两端均采用张拉端锚具，张拉端设在塔上；斜拉索中心线处的梁高为2.3m，斜拉索按扇形布置，塔上竖向间距1.8m,梁上水平间距6.0M，采用平行钢丝斜拉索。
主桥标准横断面布置为：1.5m（人行道）+2.0m（非机动车道）+2.25m（斜拉索布索区）+0.5m（防撞栏杆）+23.0m（机动车道）+0.5m（防撞栏杆）+2.25m（斜拉索布索区）+2.0m（非机动车道）+1.5m（人行道），总宽35.5m。
……

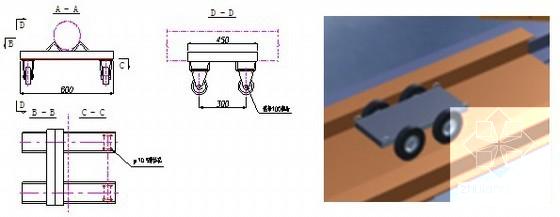

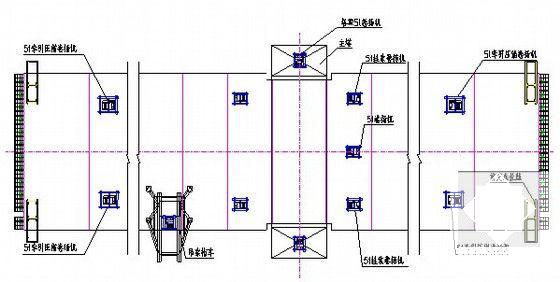

斜拉索张挂施工主要包括运输、索上桥面、展索、挂设、张拉、索力检测、调整及减振装置安装等工序。根据斜拉索的重量、锚固牵引力的大小以及张拉施工空间要求，1~10#、11~27#索分别采用不同的方法进行施工。
……
斜拉索塔端挂设流程：
1.将塔顶卷扬机牵引绳从塔端索套管下放至桥面；
2.塔端锚头处安装牵引头，将牵引头与牵引绳连接；
3.在距离塔端锚头适当的位置（根据操作需要计算选取）处安装起吊夹具；
4.在起吊夹具处安装塔顶门架起吊系统（或塔吊），起吊系统提升斜拉索至索孔处；
5.启动塔顶卷扬机提升锚头，在塔顶起吊系统的配合下使锚头对准索套管；
6.塔顶卷扬机牵引锚头入索套管，当锚头出锚垫板面后，旋上锚头大螺母，塔端临时锚固；
7.拆除提升和牵引装置完成斜拉索塔端挂设。
……
共28页。
