双塔双索面三跨预应力混凝土梁斜拉桥上部结构CAD施工图纸设计85张

桥梁主桥设计布置采用双塔双索面三跨预应力砼边主梁斜拉桥。其跨度组成为：147 340 147m; 主塔采用钻石型的砼结构; 主梁采用预应力边主梁建筑结构形式;斜拉索采用扇形布置, 其在梁上的间距为 7.20m, 建筑结构形式为平行钢丝加PE护套组成的拉索结构。

……

主塔采用钻石型砼结构,砼级别为50号。塔底高程为 4.10m,塔顶高程为 110.0m塔高为106.9m,在高程 24.28m处设一道横梁,将塔柱分为上下两部分,构成钻石形状。

……

主梁采用预应力砼边主梁建筑结构形式,按部分预应力A类构件设计,横梁间距为3.6m，边主梁梁高为1.8m;施工过程中最大双伸臂长度为117.3m;砼级别除S11~S17节段为60号外,其余均为50号。主梁拟采用牵索挂兰悬浇施工。

……

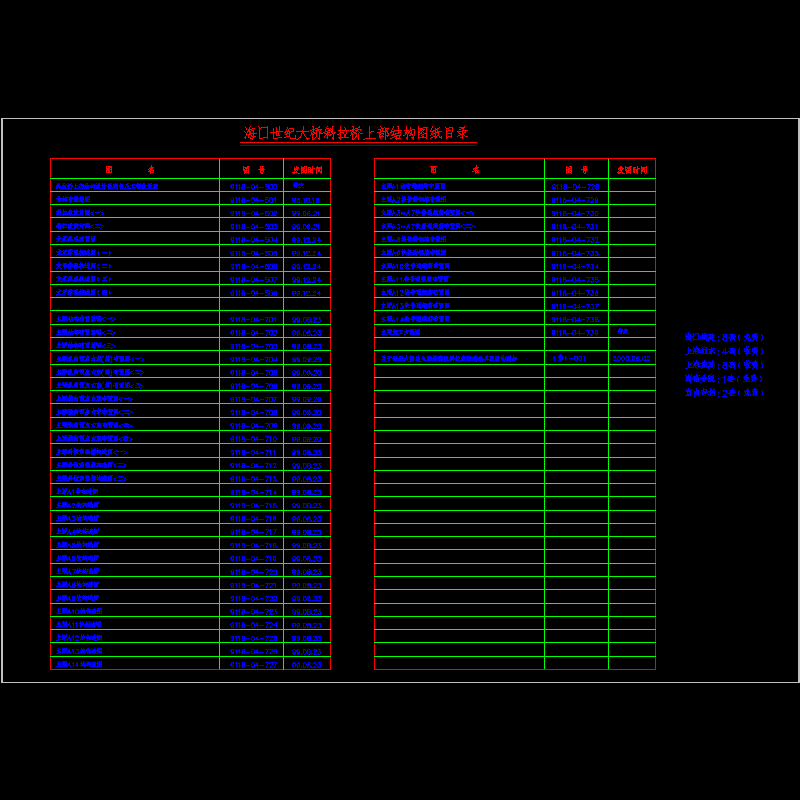

共85张，CAD格式。

桥梁布置图

主塔施工步骤图

主塔斜拉索管道图

支承体系细节构造图

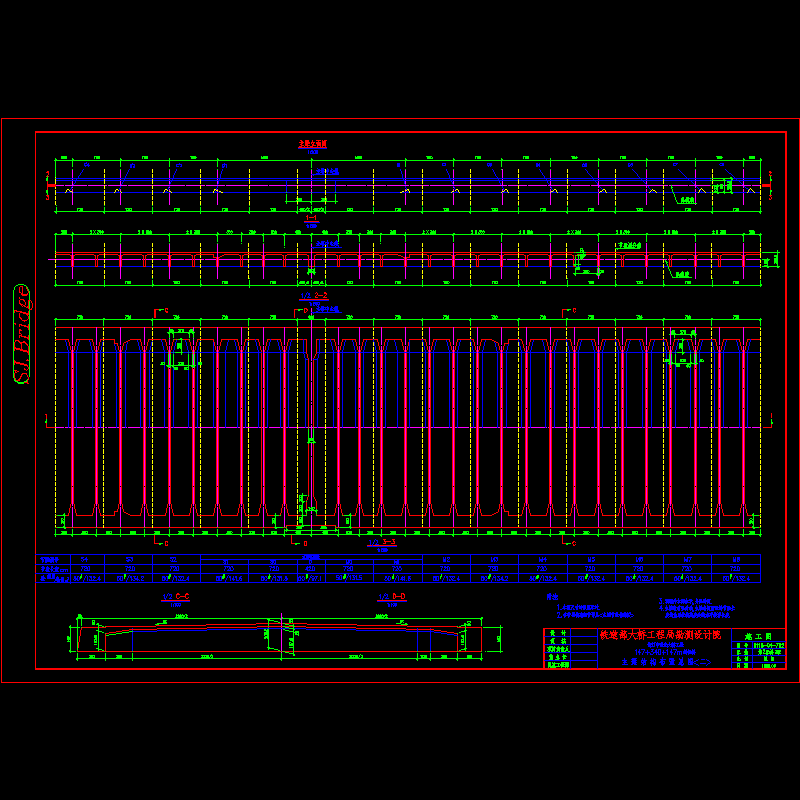

主梁普通钢筋构造图

主塔员工走道图

主梁结构布置图

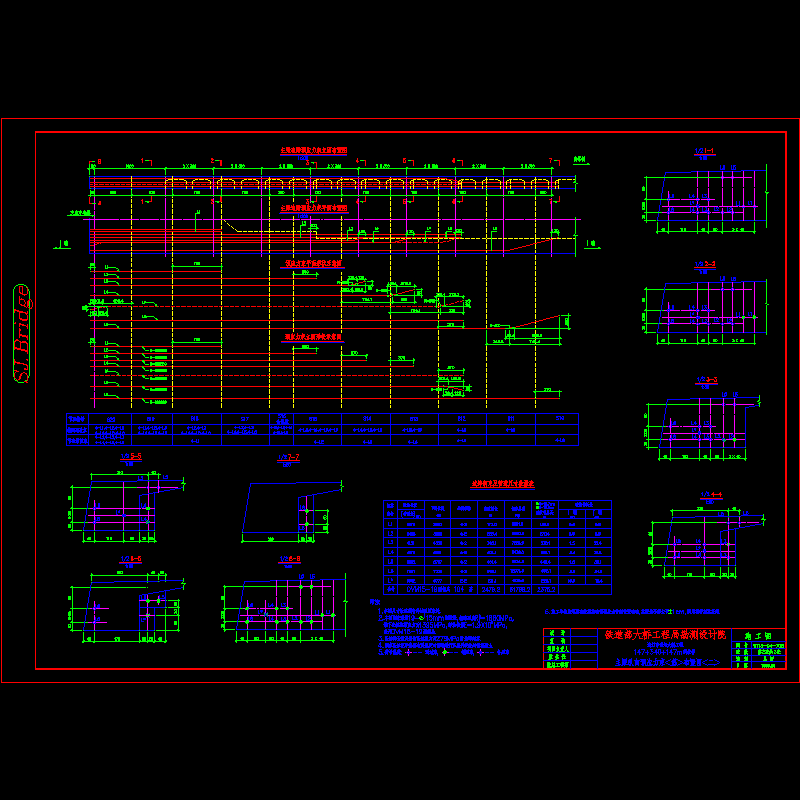

主塔横梁预应力钢束布置图
