双塔双索面斜拉桥下复平台式牵索挂篮设计图纸结构图

结构设计图、挂篮滑道图、后走行结构图、拱架图、前锚固张拉图、挂篮计算等图纸63张CAD

……

跨线桥为双塔双索面斜拉桥，其跨径组成为42+120+380+120+42米，主塔为“A”型塔，梁面宽30m，梁型为“π”型，梁高2.4米，桥面板厚0.3米，设横向2%斜坡。主塔两侧各分24个砼块节段进行浇注（不包括0#块）。每个悬臂砼浇注长度为7.5米，重量360吨。悬臂浇注部分梁段采用牵索挂篮施工，牵索挂篮采用下复平台式挂篮，挂篮主梁La、Lb、Lc、Ld、Le及挂钩均由10mm与12mm钢板焊接而成的钢箱梁，梁高1.6米，梁宽0.7~0.8米。桥面板部分承重结构采用5片系杆拱，这样不仅结构受力更趋合理，而且能够解决桥下施工操作净空狭窄等问题。由于本挂篮要适应不同索的角度变化，且斜拉索又是空间索，故在梁La前端挂索区设计成弧形首，以满足各种角度需要。挂篮在砼浇注时前端用斜拉索锚固，中间用4根φ80mm的吊杆悬吊，吊杆由40Cr材料制成。挂篮尾端设斜向锚固索及竖向锚固索。挂篮后锚结构共有4套，其中2套斜向锚，2套竖向锚，斜向锚由12根7φ5的钢铰线组成，竖向锚由7根7φ5的钢铰线组成。后锚结构在挂篮提升到位后，开始穿钢铰线、安装夹片等，斜向锚预张拉力为280吨，竖向锚顶张拉力100吨。

……

共计63张CAD。附计算11页。

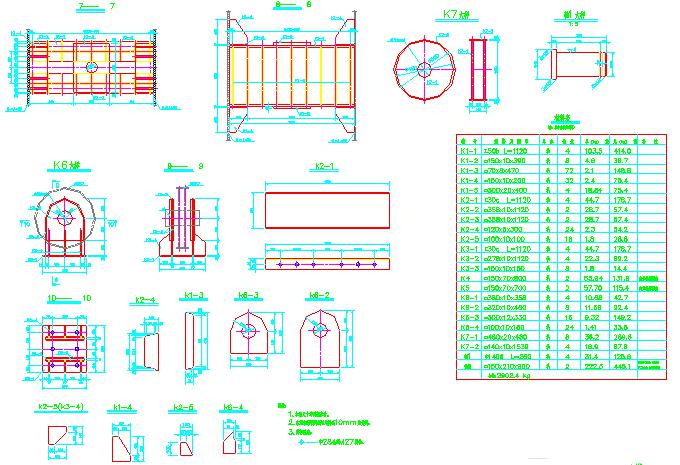

牵索挂篮结构图

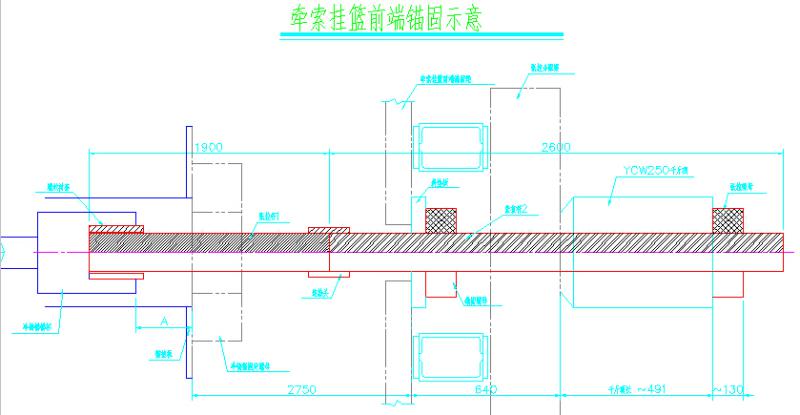

挂篮前端锚固张拉示意图

挂篮后走行结构图

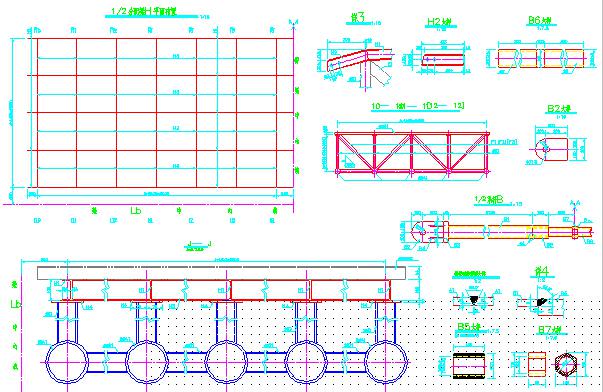

牵索挂篮--拱架结构图

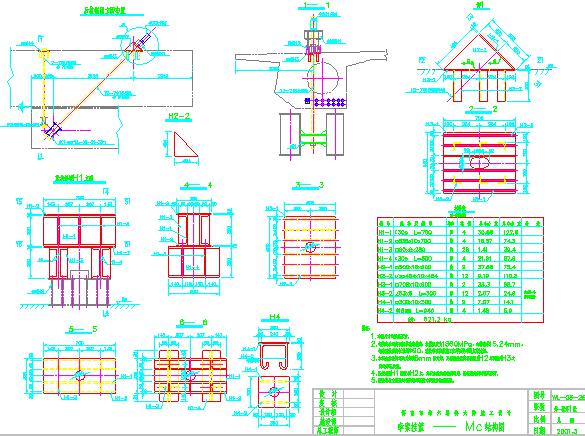

牵索挂篮--Mc结构图

牵索挂篮-中吊杆Mb结构图

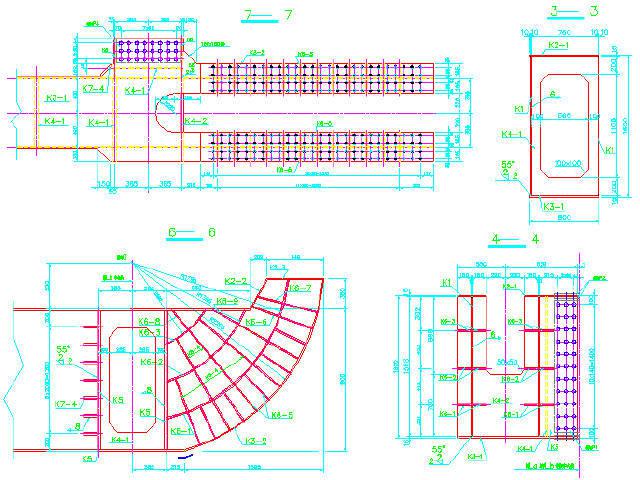

牵索挂篮-梁Lb-1结构图
