城市公路双柱式索塔斜拉桥施工设计图纸cad构造图

该附件为: 城市公路双柱式索塔斜拉桥施工设计图 ,CAD格式。
项目概要:
主桥为独塔双索面双跨式预应力混凝土斜拉桥,半漂浮体系,跨径组合90m 90m,桥面总宽31m;引桥为预应力混凝土连续梁,跨径组合为3x30m,桥面总宽28m。
(1)主桥主墩基础采用φ3750px钢筋混凝土钻孔灌注桩,桩长63m,选择第25层为桩尖持力层,共布38根工程桩。锚墩为桩柱式,基础采用φ3750px钢筋混凝土钻孔灌注桩,桩长45m,每半幅桥墩4根桩。引桥桥墩采用桩柱型式,基础采用φ3750px钢筋混凝土钻孔灌注桩,每半幅桥墩2根桩。桥台采用轻型埋置式结构,基础采用φ3750px钢筋混凝土钻孔灌注桩,每半幅桥台2根桩。左右幅桥台之间设50px沉降缝一道,用橡胶发泡填充。
(2)桩基设计承载力计算值以《岩土工程勘察报告》为依据。承载力大小以桩径、桩尖标高控制。桩基础按摩擦桩设计。
(3)桥墩和桥台按设计桥梁中心线径向布置。
.......
相关图片:
桥型总体布置图
道路纵断面设计图
桥梁避雷布置图
桥面排水系统布置图
伸缩装置预埋件构造图
钻孔灌注桩构造图


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

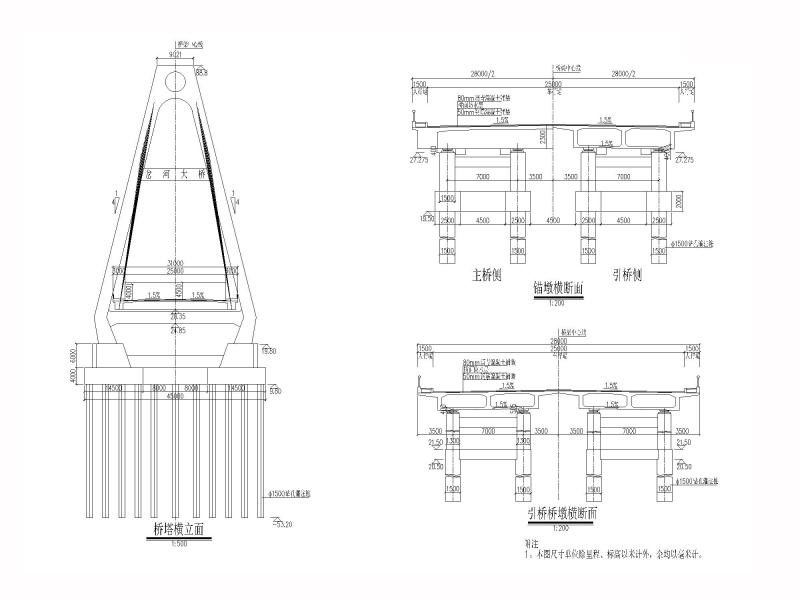

  • 桥型总体布置图
    桥型总体布置图

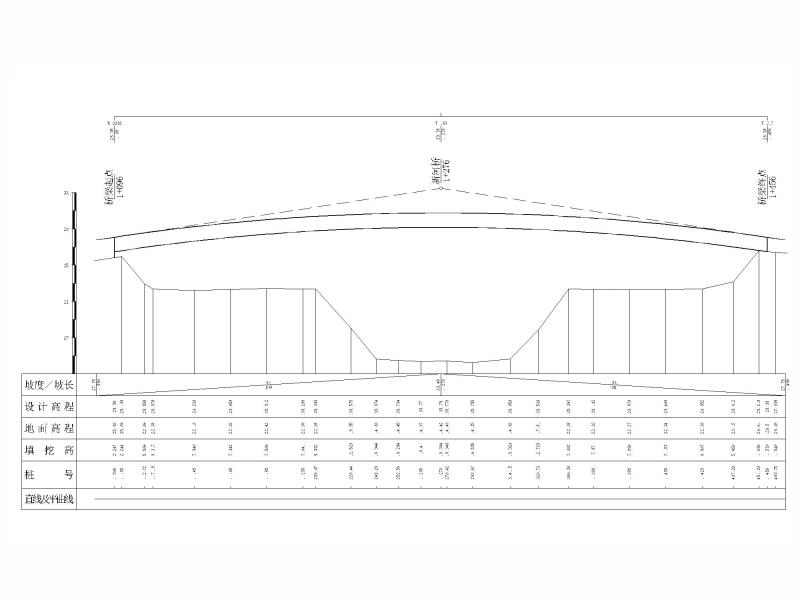

  • 道路纵断面设计图
    道路纵断面设计图

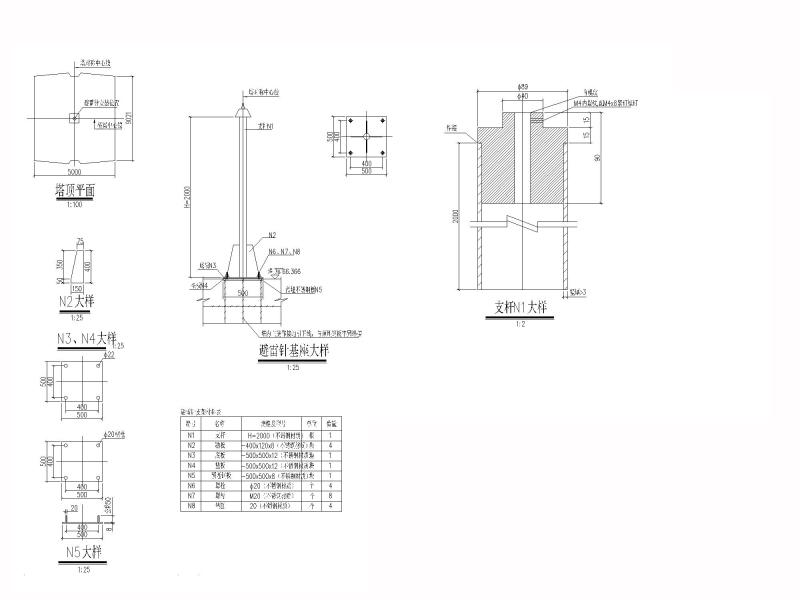

  • 桥梁避雷布置图
    桥梁避雷布置图

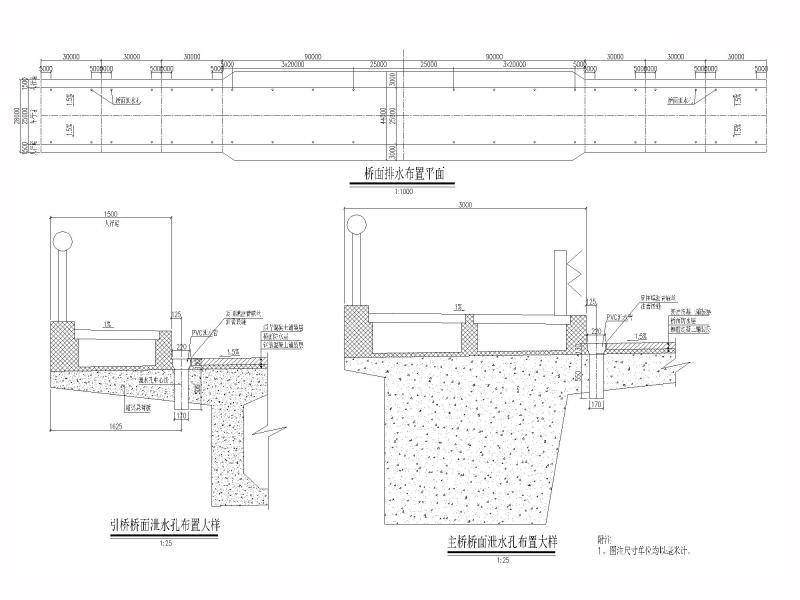

  • 桥面排水系统布置图
    桥面排水系统布置图

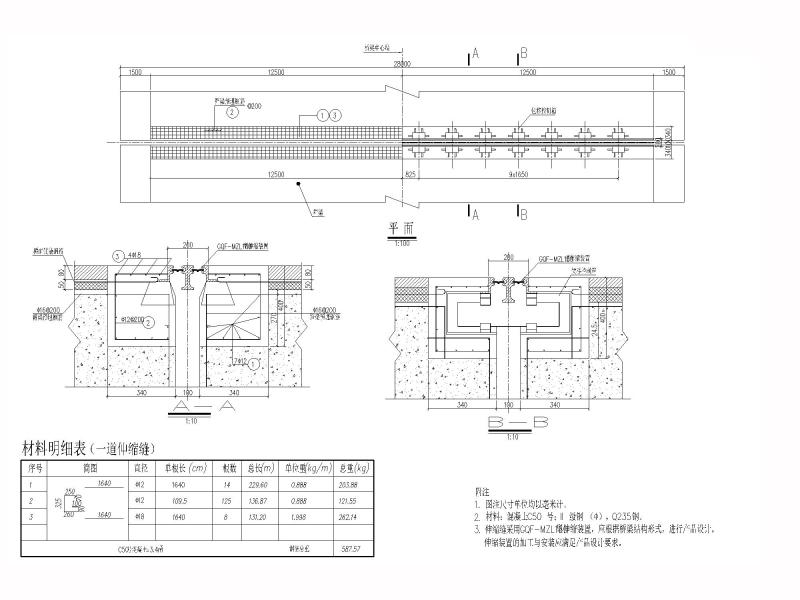

  • 伸缩装置预埋件构造图
    伸缩装置预埋件构造图
  • 钻孔灌注桩构造图
    钻孔灌注桩构造图
以上是部分截图,请下载附件后查看完整高清内容
