独塔中央索面斜拉桥设计节点图纸cad构造图

该附件为： 独塔中央索面斜拉桥设计 节点图 ，CAD格式。

项目概要：

桥梁总长596.2m，总宽度为34m，横断面为4m中央分隔带 2×12.5m车行道 2×2.5m人行道。主桥为142 110 2×45m独塔中央索面斜拉桥，北引桥为6×25m连续箱梁桥，南引桥为4×25m连续箱梁桥。桥梁两侧引道长度北岸为146m，南岸为247m，引道宽度为38m，横断面为4m中央分隔带 2×11m机动车道 2×3.5m非机动车道 2×2.5m人行道。本次主线设计范围从K0 453.79～K1 438.79，总长985m。南岸设置匝道与主线沟通。北引桥和南引桥各预留一个桥下通道，净空高度为4.5m。

.......

目录：主线及匝道平面总体布置图 、线路纵断面布置图、桥式总体布置图、斜拉桥结构布置图、主塔墩基础结构图 、辅助墩及基础结构图、斜拉桥主梁结构总布置图、主梁标准节段结构图、斜拉桥主梁B0节段结构图、主梁SB15节段结构图、斜拉桥施工步骤示意、斜拉桥桥面工程设计图、引桥桥位平面图、引桥箱梁一般构造图 、引桥桥墩一般构造图、桥面工程设计图。

........

相关图片：

斜拉桥效果图

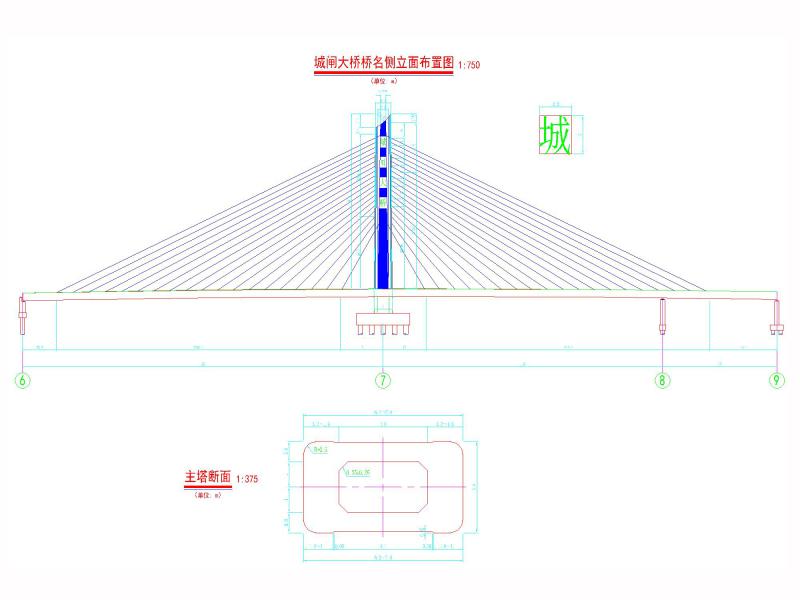

侧立面布置图

辅助墩及基础结构图

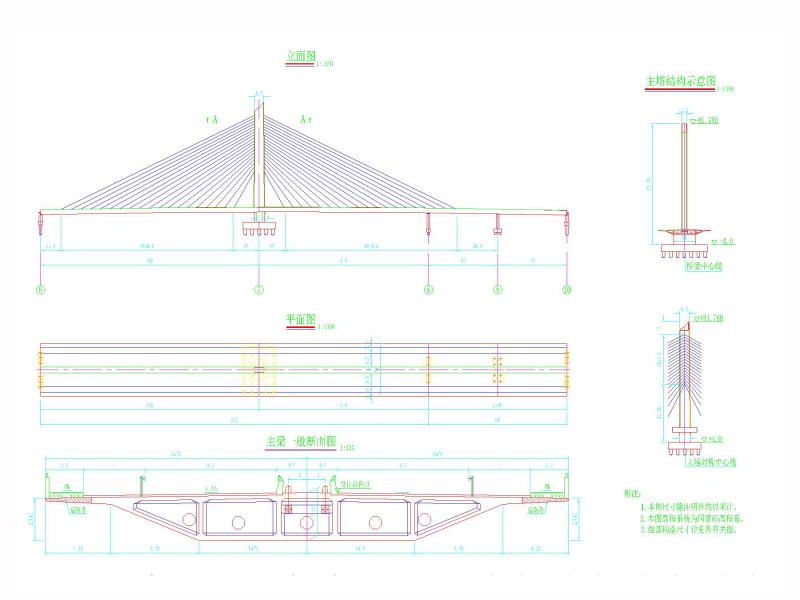

斜拉桥结构布置图

斜拉桥主梁结构总布置图

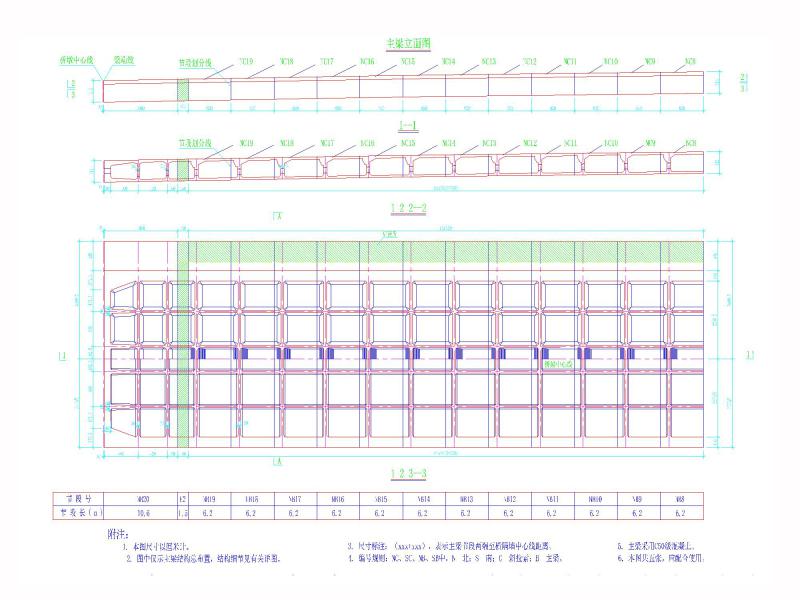

主梁标准节段结构图

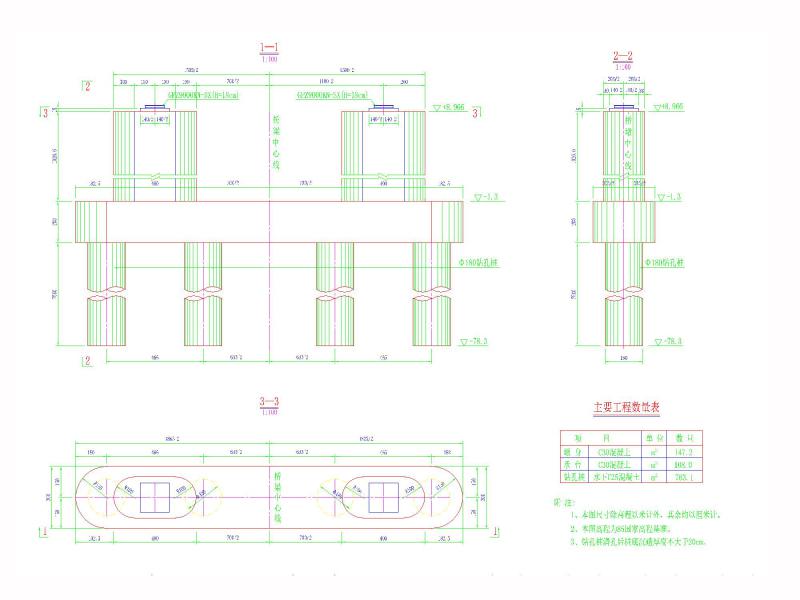

主塔墩基础结构图
