跨运河独塔双索面斜拉桥大样图131张

附件详情

• 总图、斜拉索及附属工程11：
• 主塔材料数量表

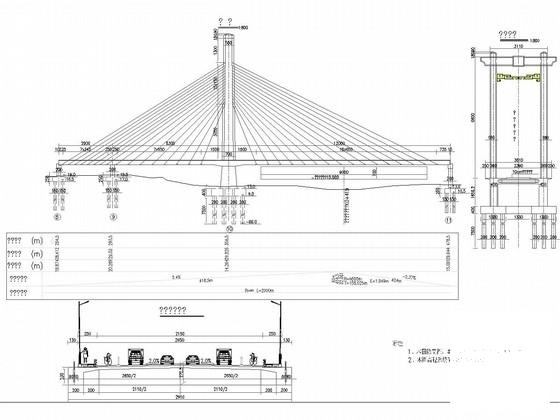

• 主桥结构布置图
• 主桥基桩坐标表
• 主桥施工步骤图2
• 主桥斜拉索设计图3
• 主桥斜拉索布置及恒载索力图
• 主桥支座布置
• 主桥桥面铺装
• 主梁51：
• 主梁材料数量表汇总
• 主梁斜拉索预埋管道表
• 混凝土数量表
• 钢束参数表表
• 主梁工程材料汇总表
• 主梁结构布置总图
• 主梁结构图
• 主梁斜拉索锚槽构造图
• 主梁边跨、中跨纵向预应力束布置图2
• 主梁施工纵向预应力筋布置图2
• 主梁H0、H1、H2、H3、H4、H5、H6类横梁预应力钢束布置图构造图6
• 主梁A0、A1、A2、A3、A4块普通钢筋构造图5
• 主梁B块普通钢筋构造图
• 主梁C块普通钢筋构造图4
• 主梁D1～D2块普通钢筋构造图3
• 主梁E2块普通钢筋构造图3
• 主梁E1块普通钢筋构造图4
• 主梁斜拉束预埋管道构造图
• 主梁斜拉索锚槽加强钢筋图2
• 主梁施工流程图
• 主梁合拢段施工撑架构造图
• 主塔材料数量表
• 主梁材料数量表汇总
• 主桥防震挡块、垫石钢筋构造图
• 主桥桥面铺装布置图
• 主桥支座布置图
• 主桥斜拉索设计图3
• 主塔及基础58：
• 材料数量表
• 主塔预应力筋表
• 主塔斜拉索预埋管道表
• 主塔材料数量表表
• 桥墩桩柱钢筋构造图表
• 桥墩参数表
• 槽口参数表
• 主塔、桥墩、基础工程数量汇总表

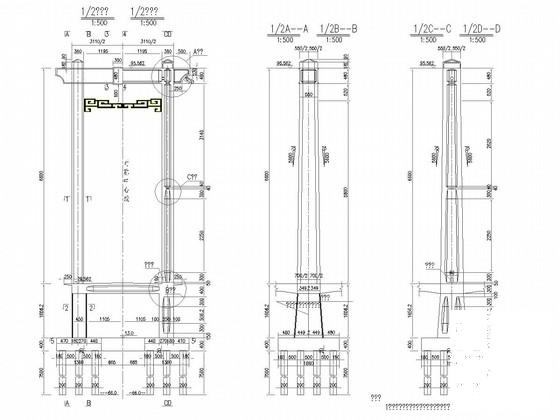

• 主塔一般构造图4
• 主塔基础一般构造图
• 主塔锚固区构造图2
• 索塔上横梁预应力钢束布置图
• 主塔下塔柱钢筋构造图3
• 主塔横梁钢筋图2
• 上塔柱锚固区预应力筋布置图
• 上塔柱钢筋构造图6
• 主塔斜拉索预埋管道构造图
• 主桥索塔承台钢筋构造2
• 主桥索塔承台系梁钢筋构造
• 主桥索塔承台冷却管

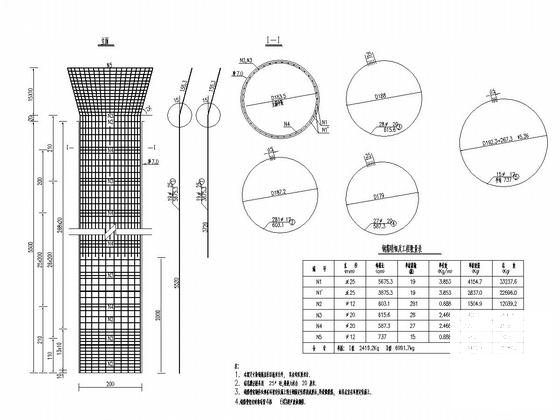

• 主塔桩基钢筋构造图
• 主桥索塔桩基钢护筒与承台连接构造图
• 主桥辅助墩一般构造图
• 辅助墩墩柱钢筋构造图
• 辅助墩承台钢筋构造图
• 辅助墩桩基钢筋构造图
• 主桥过渡墩一般构造图
• 过渡墩墩帽钢筋图
• 主桥防震挡块、垫石钢筋构造图
• 过渡墩墩柱钢筋构造图
• 过渡墩承台钢筋构造
• 过渡墩桩基钢筋构造图
• 超声波检测预埋钢管布置图
• 塔顶人孔铁门构造图
• 下塔柱人孔铁门构造图
• 主塔装饰配筋
• 塔柱间祥云构造图
• 检修通道构造图6
• 主塔避雷针及接地安装图
• 塔内照明
• 梯道11：
• 全桥梯道数量表
• 梯道一般构造图
• 梯道钢筋构造图2
• 梯道A平台 、底座钢筋构造图
• 梯道B平台钢筋构造图
• 梯道细部大样图
• 梯道梯脚结构图
• 梯道桩柱钢筋构造图3
