独塔双索面斜拉桥23m×16.7m承台施工方案63页(钢板桩围堰)

资料简介
赚取积分

附件详情

第一章编制依据及原则 01
一、编制依据 01
二、编制原则 01
三、编制范围 01
第二章项目概要 02
一、项目概要 02
二、工期目标 03
三、施工条件 03
四、主要工程数量 04
第三章施工组织 05
一、劳动力组织 05
二、机械设备组织05
三、机械设备组织06
第四章主塔承台施工方案 06
一、总体施工方案06
二、钢板桩围堰施工08
1. 钢板桩围堰施工步骤 09
2. 钢板桩施工 10
3．钢板桩围堰内支撑制作安装 17
4. 钢板桩围堰防漏水、排水措施 18
5. 钢板桩拔除18
6. 基坑开挖19
7. 基坑封底砼施工20
8. 基坑监测21
9. 基坑回填28
10.钢板桩桩围堰施工采取的措施 28
三、承台施工 29
1. 桩头及基底处理 29
2. 桩位复核及桩基检测 29
3. 钢筋工程 30
4. 冷却管安装和测温管埋设 34
5. 模板工程 36
6. 混凝土工程 37
第五章安全质量控制措施 44
一、安全控制措施 44
二、质量控制措施 52
第六章工期保证措施 57
第七章环保及文明施工保证措施 58

附件详情

独塔双索面预应力混凝土箱梁斜拉桥，承台桩径2.5米，桩长71.8米。承台长23米、宽16.7米、高4.5米、顶标高15.5米、底标高11米。地面标高17.5米，承台入土深度6.5米。承台基坑开挖7.7米。主塔承台平面尺寸为23m×16.7m，基坑开挖按照承台边线向四周进行扩大，顺桥向每边向外扩大1.1m，横桥向每边向外扩大0.8m，基坑开挖尺寸为25.2m×18.3m，开挖深度为7.7m。基坑采用拉森SKSP-SX27型钢板桩支护，钢板桩长度21m。钢板桩围堰内共设2道内支撑，基底采用C30混凝土封底，厚度1.2米，待封底混凝土强度达到设计强度的85%后拆除第二道内支撑进行承台施工。
开工日期：8月5日竣工日期：9月10日
总体施工方案：主塔墩钻孔桩完成后，拆除钻机，凿除非机动车道混凝土路面及其它混凝土构造物，清理施工作业面，测量放线；插打钢板桩，安装钢支撑。钢板桩的插打使用50T履带吊机和液压振动锤，围堰内的土方使用长臂挖机开挖，翻斗车倒运，边角等不宜清理的地方由小挖机在基底配合完成。清理基底、钢板桩及桩身，浇筑封底混凝土，凿除桩头，绑扎钢筋，安装冷却水管及承台模板，检查签证，进行混凝土浇筑。主塔承台施工通过优化混凝土配合比及埋设冷却水管进行循环水等措施降低混凝土的水化热。
……共计63页，

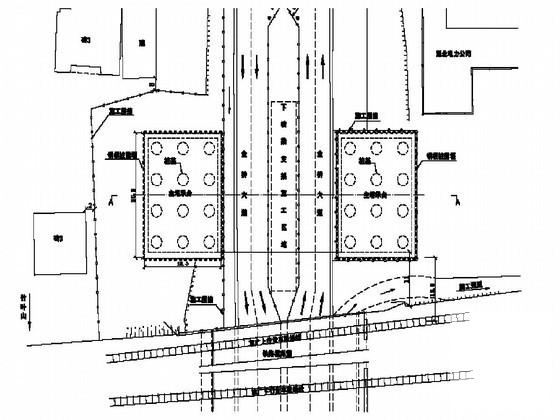

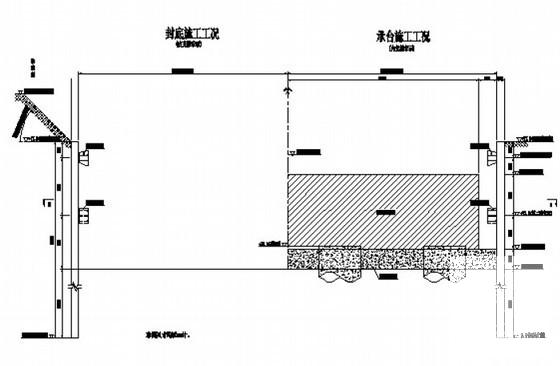

钢板桩围堰

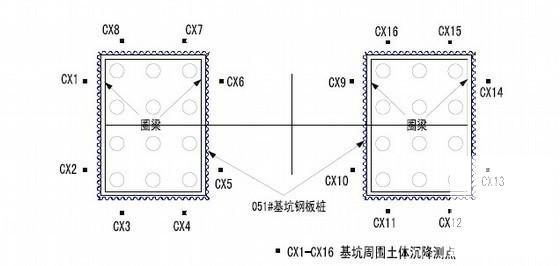

基坑周围测点布置图

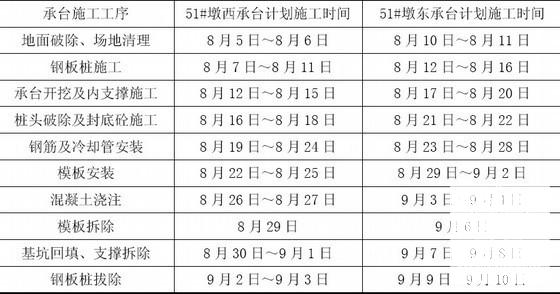

施工计划
