温福铁路特大桥墩承台钢板桩围堰内支撑结构CAD图纸

附件详情

  • xx#墩承台钢板桩围堰内支撑结构图(一)
  • xx#墩承台钢板桩围堰内支撑结构图(二)

附件详情

1、本图标高尺寸以m计,总体布置尺寸以cm计,局部详图尺寸以mm计;
2、本图支撑构件受力较大焊缝质量必须严格确保,除标注外构件间的接触面均需全部施焊,焊缝高度除注明者外,其余均为hf=8mm的贴角焊。
3、本图围堰内圈分配梁按连续梁设计,分配梁接长必须按等强度的原则进行;


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

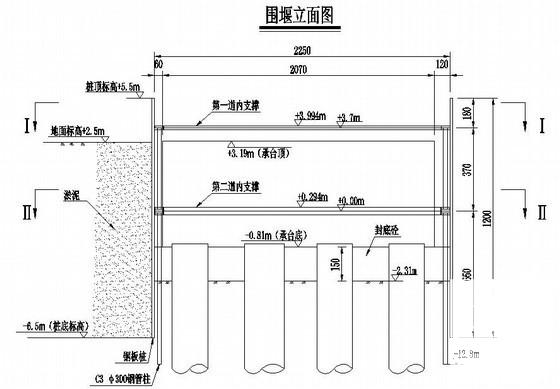

  • 温福铁路特大桥墩承台钢板桩围堰内支撑结构CAD图纸 - 1
    第 1 张图

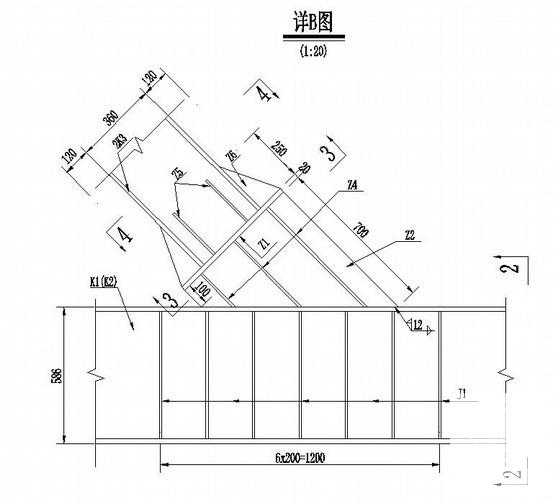

  • 温福铁路特大桥墩承台钢板桩围堰内支撑结构CAD图纸 - 2
    第 2 张图

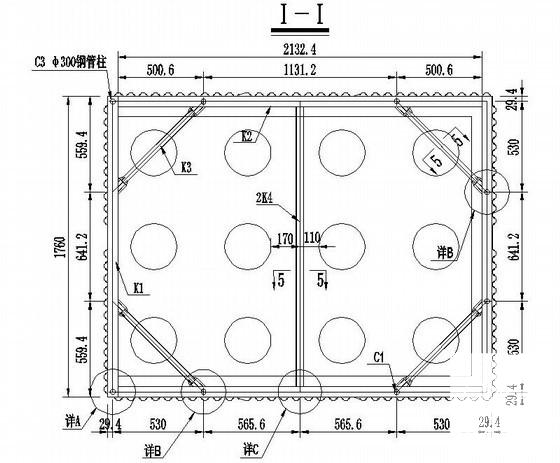

  • 温福铁路特大桥墩承台钢板桩围堰内支撑结构CAD图纸 - 3
    第 3 张图

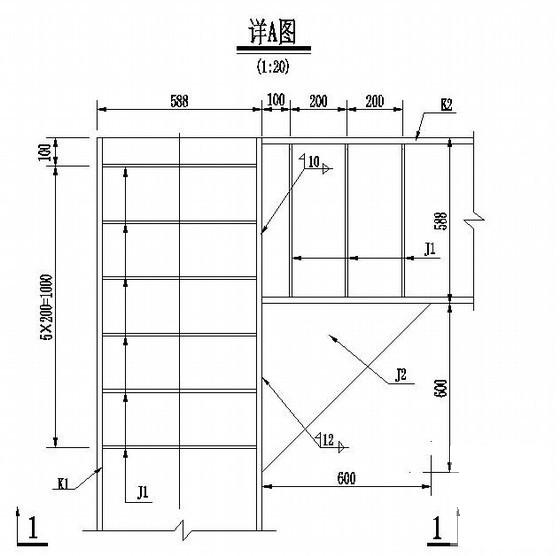

  • 温福铁路特大桥墩承台钢板桩围堰内支撑结构CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
