全漂浮体系85m高H形索塔双索面斜拉桥斜拉索安装工程施工方案(预应力混凝土)

附件详情

  • 1、项目概要3
  • 2.编制说明4
  • 2.1编制依据4
  • 2.2编制目的4
  • 2.3编制范围5
  • 2.4拉索结构6
  • 3、施工部署8
  • 3.1总体布置8
  • 3.2施工准备12
  • 4、斜拉索安装 施工工艺 及技术措施14
  • 4.1斜拉索制作安装工艺流程详见下图14
  • 4.2下料14
  • 4.3施工平台15
  • 4.4挂索准备17
  • 4.5上、下端锚具安装18
  • 4.6 HDPE圆管安装19
  • 4.7单根挂索21
  • 4.8单根张拉22
  • 4.9 减振措施安装24
  • 4.10整体张拉25
  • 4.11 施工控制26
  • 4.12 调索27
  • 4.13 斜拉索防护27
  • 4.14 斜拉索张拉注意事项29
  • 4.15 斜拉索临时减振30
  • 5、工期保证措施31
  • 6、施工质量保证措施32
  • 6.1质量目标32
  • 6.2 质量控制 措施33
  • 6.3 质量控制 验收程序、控制流程及体系34
  • 7、安全生产保证措施38
  • 7.1安全目标38
  • 7.2安全保证体系38
  • 8、文明施工措施42
  • 9、工程施工重点和难点保证措施43

附件详情

编制依据:《公路桥涵施工技术规范》(JTG/J F50-近代)

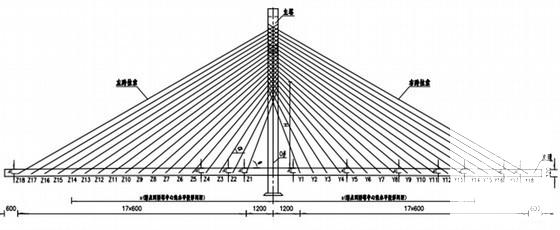

桥梁全长578m,桥梁跨径组合为左、右幅:((5×30)+(120+120)+(6×30))m ,其中主跨长240m,主跨结构为120+120预应力混凝土独塔双索面斜拉桥布跨,全漂浮体系。桥塔成H形索塔,其中两侧锚索区各2.3m,主桥各塔均布置双排18对拉索以及2根0#拉索。本桥主梁采用双边箱梁开口截面,预应力混凝土结构。箱梁底面为平坡,顶面为2%双向横坡,拉索锚固在主梁两侧,风嘴部分宽50cm。主梁按照横梁位置划分梁段,全桥共划分(2×20)=40个梁段,桥塔无索区2×2=4个梁段,梁段长2×(6+6.4)= 24.8m;拉索区共2×17个标准梁段,每个标准梁段6m一段,共长2×102m,端部无索区各1个梁段,梁段长2×5.48m。主梁分为2×(21.88+5×18)+16m共13个施工节段,主梁施工采用支架现浇。大桥索塔呈H造型,C50钢筋混凝土实心截面。上塔柱总高74m,分为拉索锚固区(55m)、截面过渡区(6m)以及无索区(13m)。拉索锚固区主塔采用H型截面,纵向臂厚4.0m,横向臂厚3.0m;无索区主塔截面采用矩形截面,纵向×横向为5.0×4.0m。下塔柱实心矩形截面,总高10m,截面从5.0×4.0m(纵×横)渐变到6.0×5.0m;主塔总高度85m。两主塔在桥面以上46.33m处设置一道上横系梁,横系梁采用箱型断面,高3.5m,宽3.5m,臂厚0.5m,内设0.5×0.5的倒角。
……
拉索结构:本桥采用OVM250拉索体系,该体系包括锚固段、过渡段和自由段。各段组成具体如下--锚固段:拉索锚具 + 防腐油脂 + 保护罩;过渡段:减振装置 + 紧索装置 + PE管连接装置;自由段:组成索体的平行镀锌钢绞线 + HDPE外护套
……
共计43页,

施工场地规划

塔外挂篮

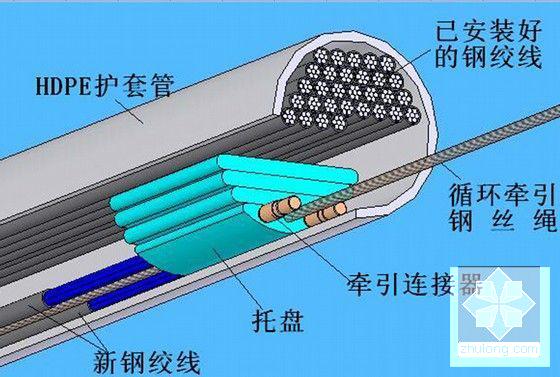

钢绞线在HDPE管内牵引

钢绞线在HDPE管内牵引

顶压示意图

整体张拉示意

临时减震示意图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 全漂浮体系85m高H形索塔双索面斜拉桥斜拉索安装工程施工方案(预应力混凝土) - 1
    第 1 张图
  • 全漂浮体系85m高H形索塔双索面斜拉桥斜拉索安装工程施工方案(预应力混凝土) - 2
    第 2 张图
  • 全漂浮体系85m高H形索塔双索面斜拉桥斜拉索安装工程施工方案(预应力混凝土) - 3
    第 3 张图
  • 全漂浮体系85m高H形索塔双索面斜拉桥斜拉索安装工程施工方案(预应力混凝土) - 4
    第 4 张图
  • 全漂浮体系85m高H形索塔双索面斜拉桥斜拉索安装工程施工方案(预应力混凝土) - 5
    第 5 张图
  • 全漂浮体系85m高H形索塔双索面斜拉桥斜拉索安装工程施工方案(预应力混凝土) - 6
    第 6 张图
  • 全漂浮体系85m高H形索塔双索面斜拉桥斜拉索安装工程施工方案(预应力混凝土) - 7
    第 7 张图
  • 全漂浮体系85m高H形索塔双索面斜拉桥斜拉索安装工程施工方案(预应力混凝土) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
