单索面预应力斜拉桥CAD施工图纸(108张).dwg

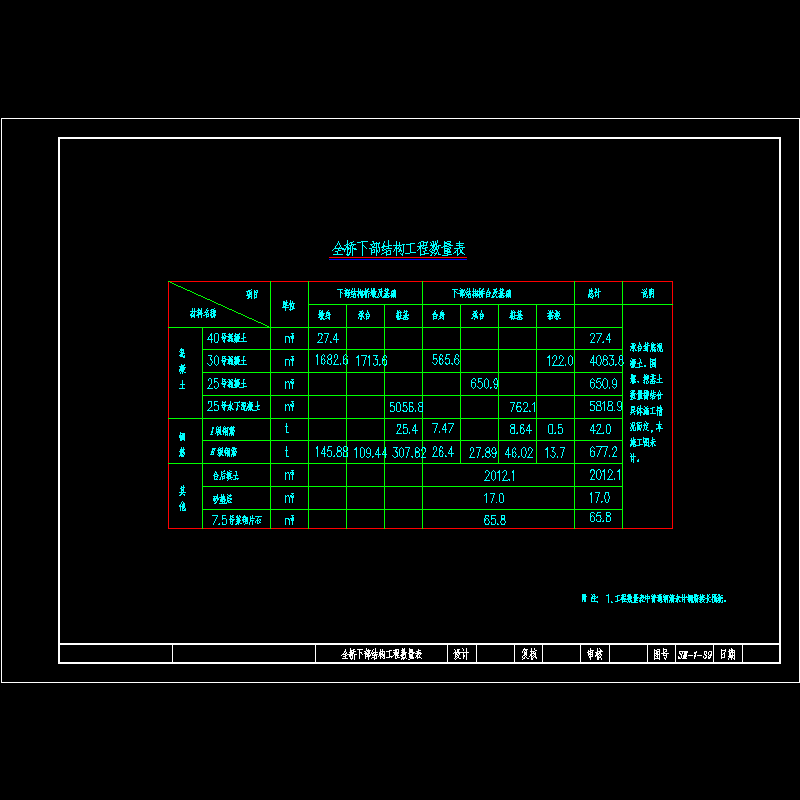

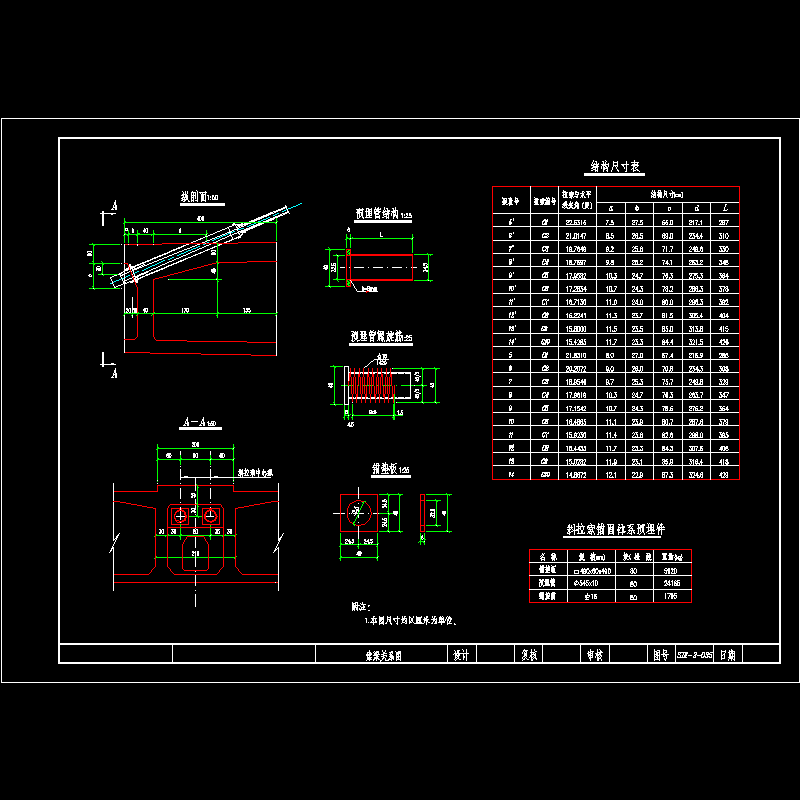

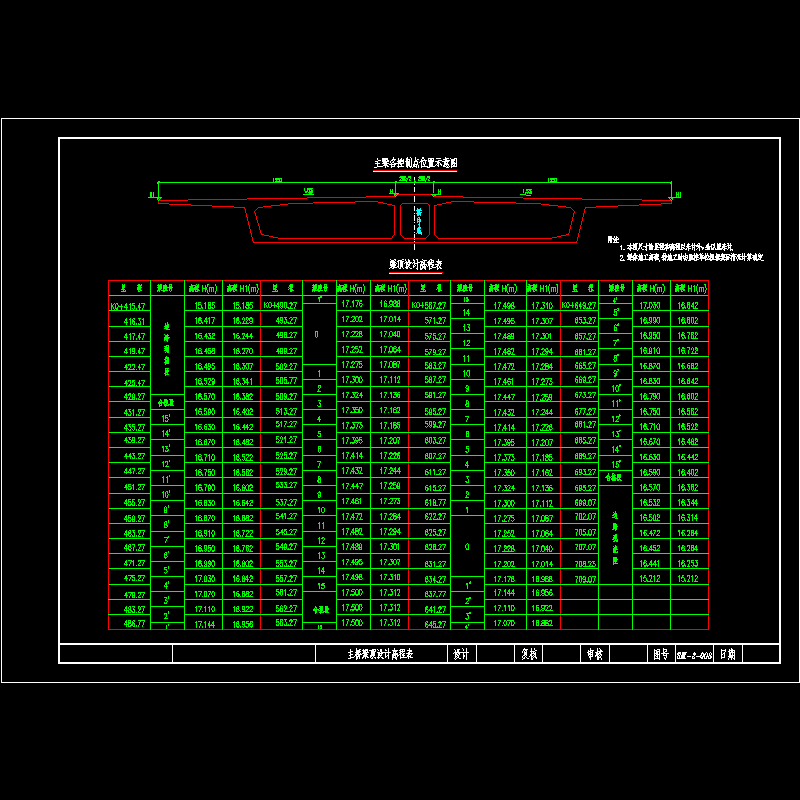

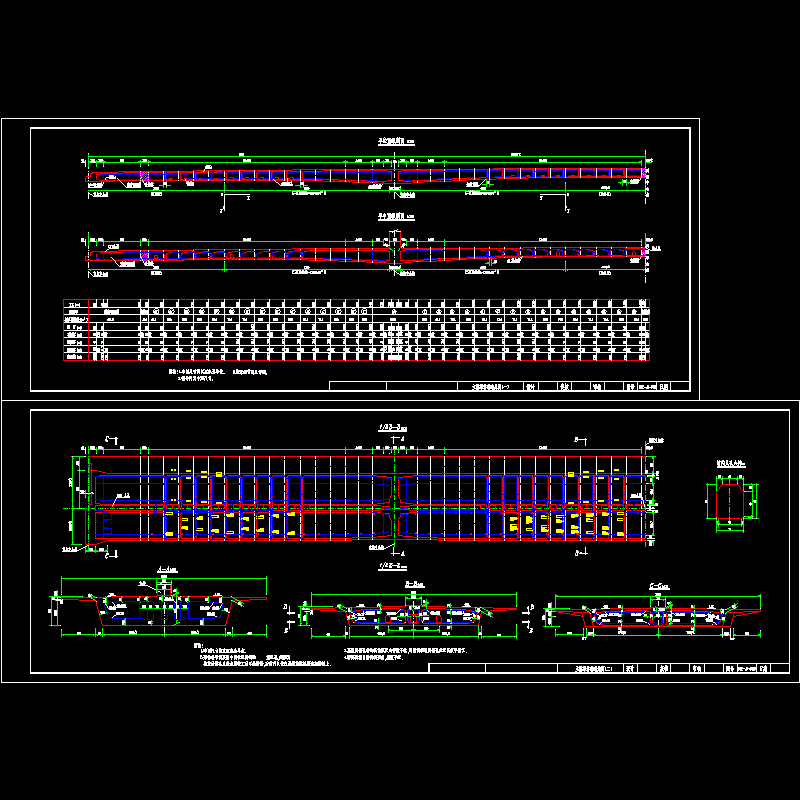

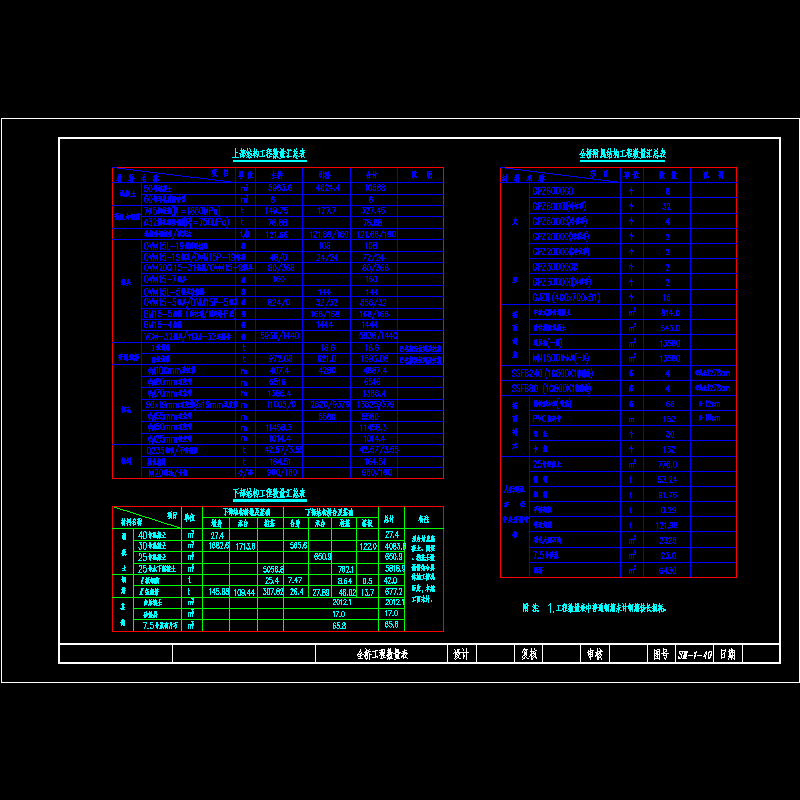

附件详情 桥梁全长:657.7m 桥面总宽27.0m   行车速度:50km/h 汽车荷载:汽-超20级,挂-120   通航标准:内河航道6级 设计洪水频率:1/100   该项目跨越河槽部分主桥长293.6m,南北引桥长分别为201.1m和163.0m(含桥台长)。   桥为三跨部分斜拉桥,主跨132m,边跨为80.8m,南北引桥分别为6×32m及5×32m连续梁。桥上设纵坡,主桥设1%人字纵,坚曲线半径为8000m,引桥纵坡分别为 0.55%及3.5%,坚曲线半径为4000m及16000m。北引桥北端约18m位于缓和曲线上。   主桥采用80.8 132 80.8m单索面三跨预应力混凝土部分斜拉桥,桥长为293.6m。   由于采用单索面形式,塔墩固结体系将使结构复杂化,因此本桥采用塔梁固结、塔墩分离的结构体系,墩顶设支座。      设 计 说 明   桥位平面图、桥式总布置图   墩台平面图及坐标、里程表   主桥梁体构造总图(二)   主桥梁顶设计高程表   主梁各部位构造28张   主塔结构图(二)、索梁关系图   斜拉索装配图、塔顶斜拉索锚固块及鞍座构造图   主梁悬臂预应力束(筋)布置图   主梁边跨合拢预应力束布置图(三)   主梁中跨合扰预应力束布置图(二)   主梁截面预应力束(筋)布置图(八)   主桥6、7号墩总图(二)、主桥5、8号墩总图   引桥1、2、9-13号墩总图、引桥3、4号墩总图   引桥0号桥台总图、引桥14号桥台总图   主桥6、7号墩墩身钢筋图(二)   主桥6、7号墩墩顶挡块钢筋图   主桥5、8号墩墩身钢筋图(三)   引桥1-4、9-13号墩墩身钢筋图(三)   0号桥台前墙钢筋图   0号桥台台身、侧墙钢筋图   14号桥台前墙钢筋图、14号桥台台身钢筋图   14号桥台侧墙钢筋图、14号桥台耳墙钢筋图   主桥6、7号墩承台钢筋图   主桥5、8号墩承台钢筋图   引桥1-4、9-13号墩承台钢筋图   0号桥台承台钢筋图、14号桥台承台钢筋图   主桥6、7号墩钻孔桩钢筋图   主桥5、8号墩钻孔桩钢筋图   引桥1-4、9-13号墩钻孔桩钢筋图(二)   0号桥台钻孔桩钢筋图、14号桥台钻孔桩钢筋图   0、14号桥台搭板钢筋图   14号桥台锥坡构造图、全桥下部结构工程数量表   全桥工程数量表、桥梁施工步骤图   ……   共总108张 边跨现浇段钢筋图 横梁钢筋图 一 主梁节段构造图 主梁截面预应力束(筋)布置图(六) 主桥6.7号墩墩身钢筋图(一) 主桥施工步骤图 塔顶斜拉索锚固块及鞍座构造图
