太仓市488048m三跨双塔单索面预应力混凝土斜拉桥大桥工程CAD施工图纸设计

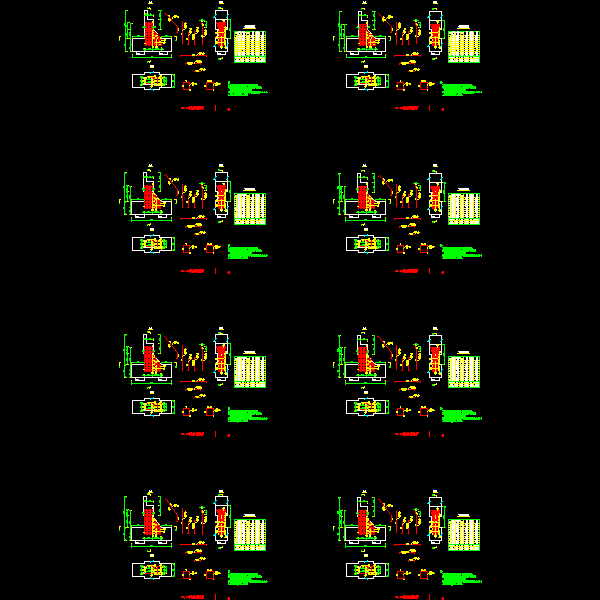

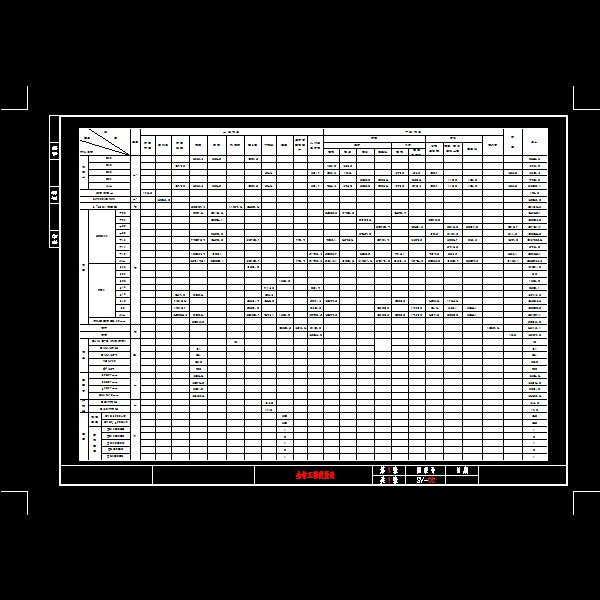

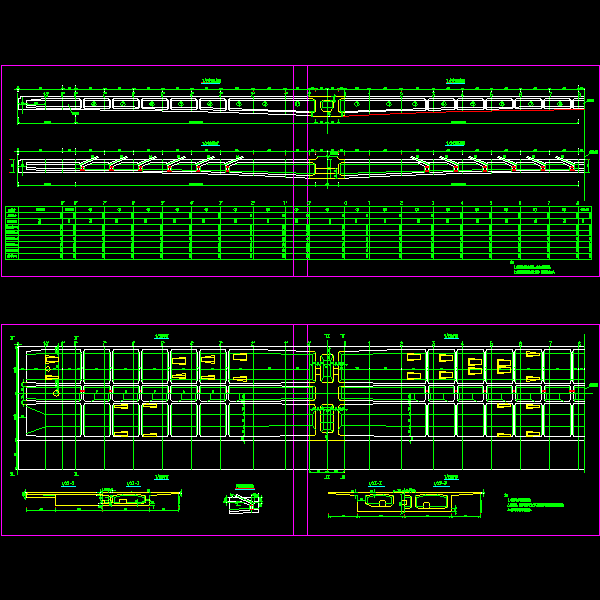

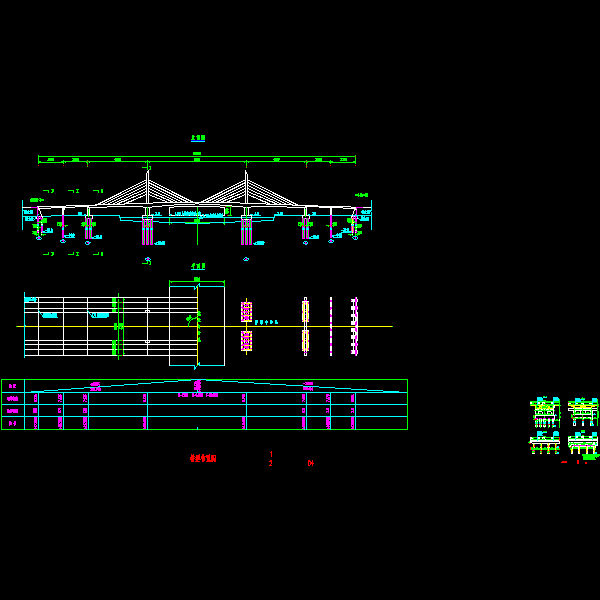

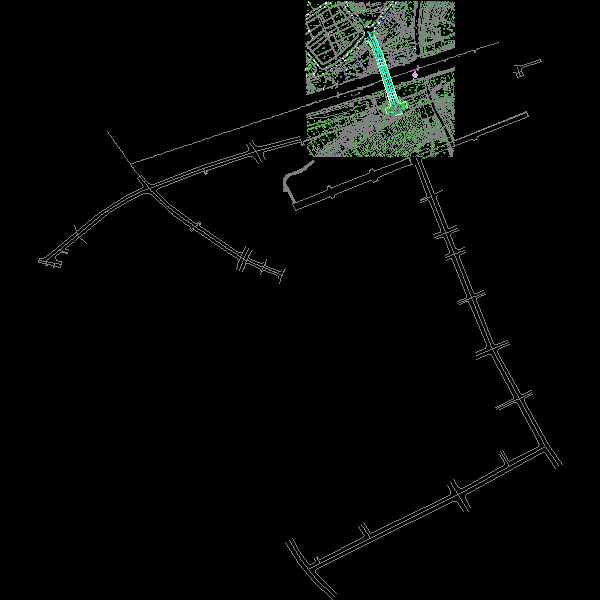

主桥采用48 80 48m三跨双塔单索面预应力混凝土部分斜拉桥。桥梁结构位于直线段上。 　　由于采用单索面形式，塔墩固结体系将使结构复杂化，因此本桥采用塔梁固结、塔墩分离的结构体系，墩顶设支座。这样可使斜拉桥的受力接近梁式体系，受力明确，结构简单。 　　(1) 桥梁设计说明 　　(2) 全桥工程数量表 　　(3) 桥位平面图 　　(4) 桥型布置图 　　(5) 箱梁一般构造图 　　(6) 箱梁0号梁段构造图 　　(7) 箱梁1号、1‘号梁段构造图 　　(8) 箱梁2号、2‘号梁段构造图 　　(9) 箱梁3号梁段构造图 　　(10) 箱梁3‘号梁段构造图 　　(11) 箱梁4号梁段构造图 　　(12) 箱梁4‘号梁段构造图 　　(13) 箱梁5号梁段构造图 　　(14) 箱梁5‘号梁段构造图 　　(15) 箱梁6号梁段构造图 　　(16) 箱梁6‘号梁段构造图 　　(17) 箱梁7号梁段构造图 　　(18) 箱梁7‘号梁段构造图 　　(19) 箱梁8号、8‘号梁段构造图 　　(20) 箱梁合拢段构造图 　　(21) 箱梁边跨现浇段构造图 　　(22) 箱梁纵向预应力钢束锚固齿板构造图 　　(23) 箱梁纵向预应力束布置图 　　(24) 箱梁断面纵向预应力束布置图 　　(25) 箱梁纵向预应力束几何要素(一) 　　(26) 箱梁纵向预应力束几何要素(二) 　　(27) 箱梁纵向预应力束几何要素(三) 　　其余见目录有图纸79张
