95m长独塔预应力混凝土斜拉桥全套CAD设计图纸.dwg

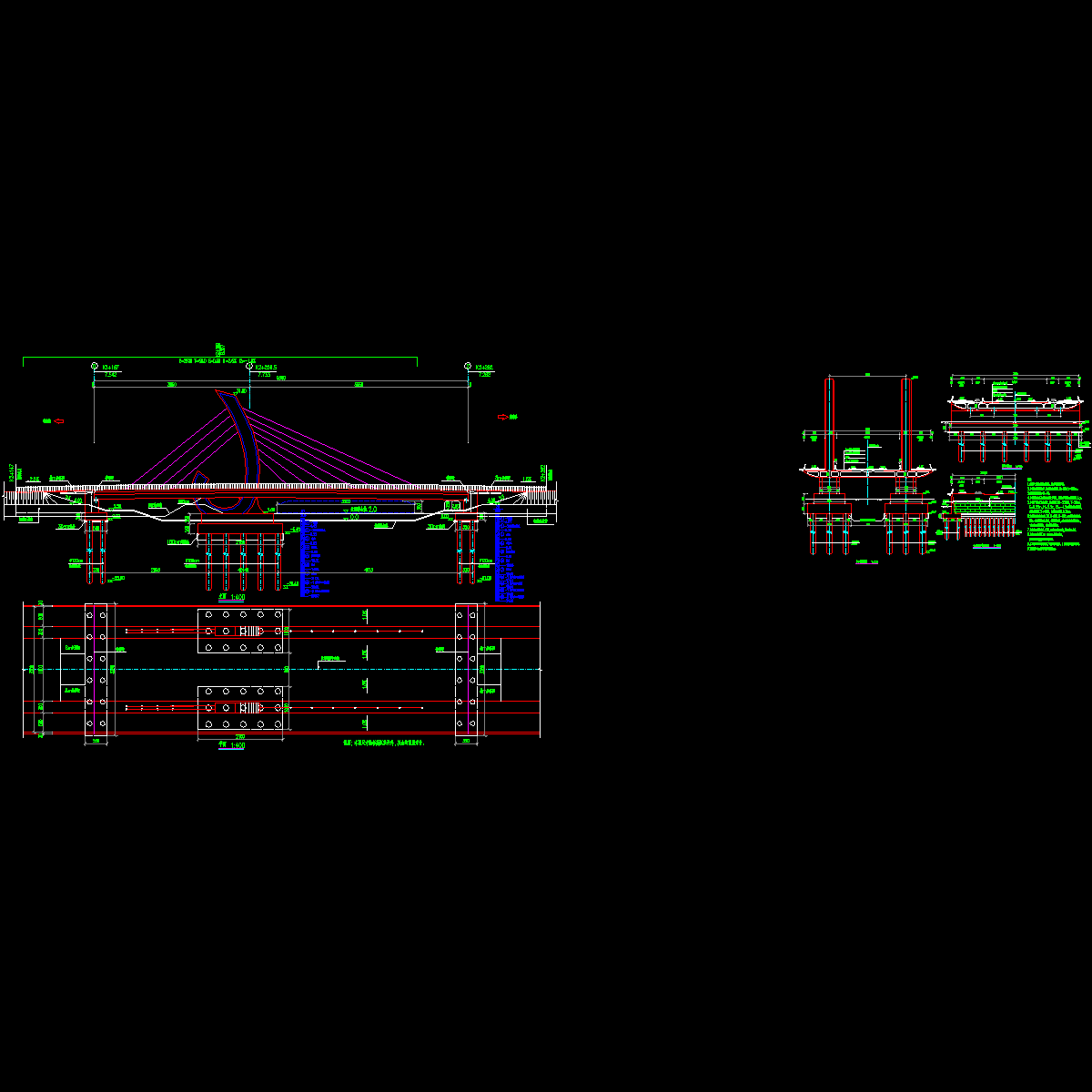

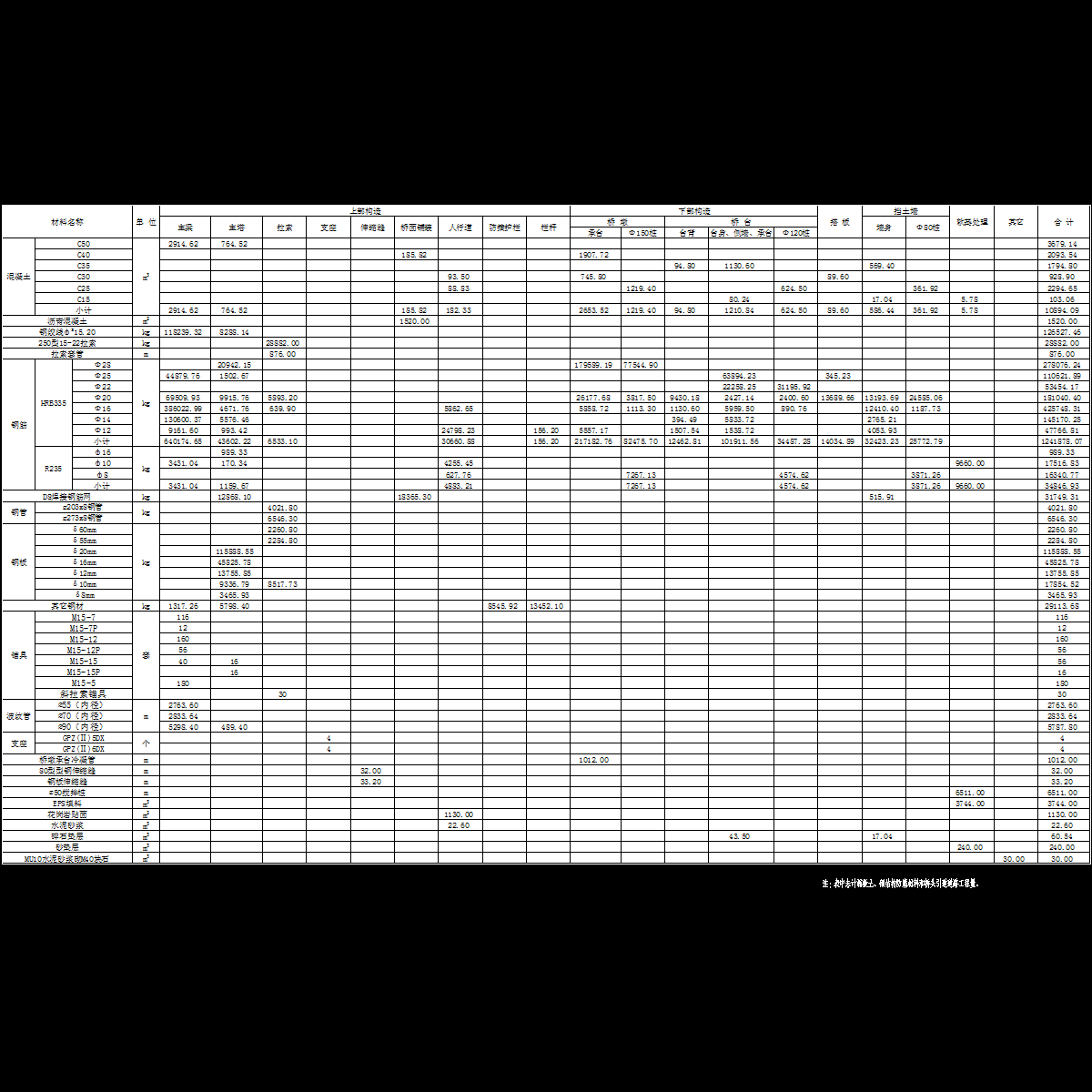

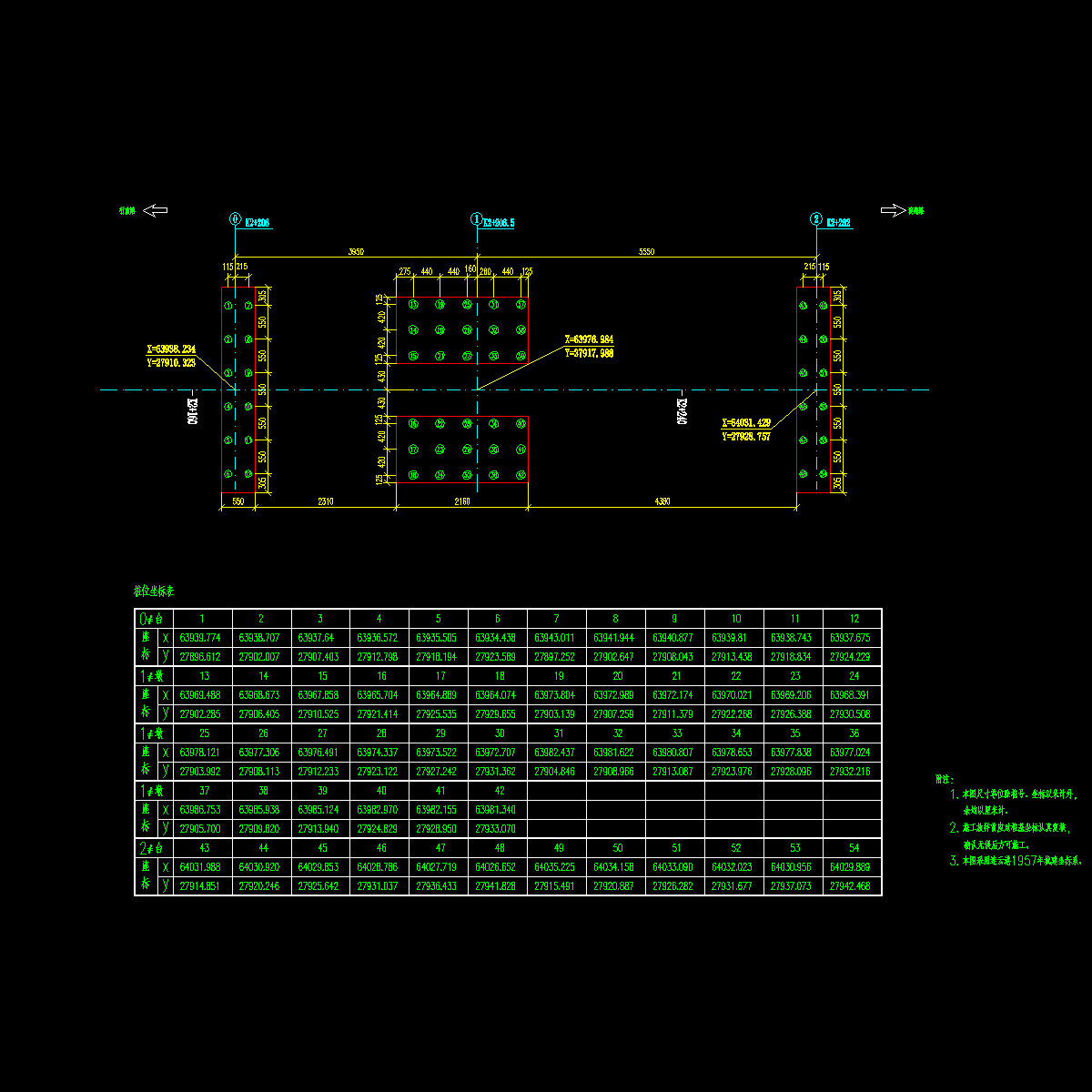

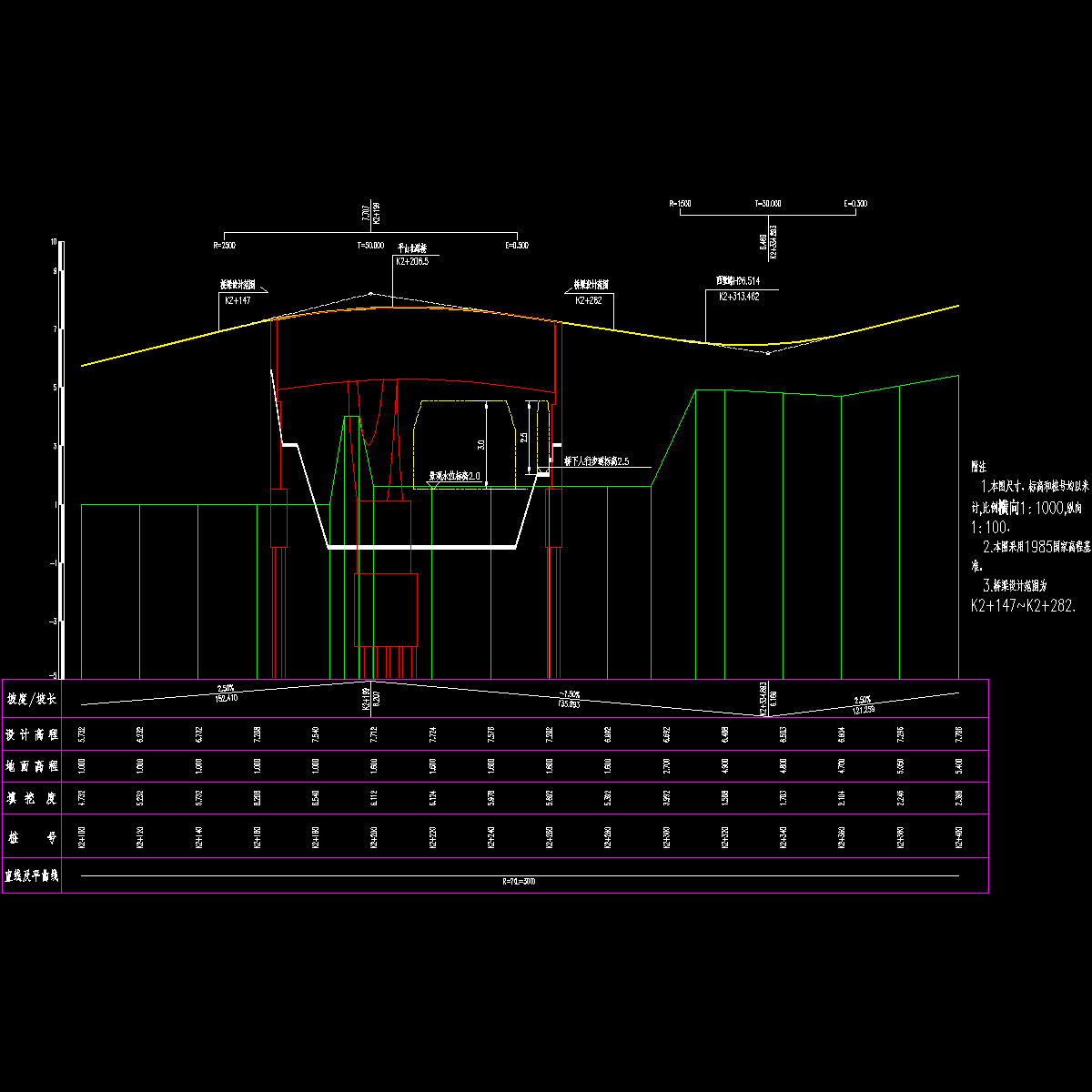

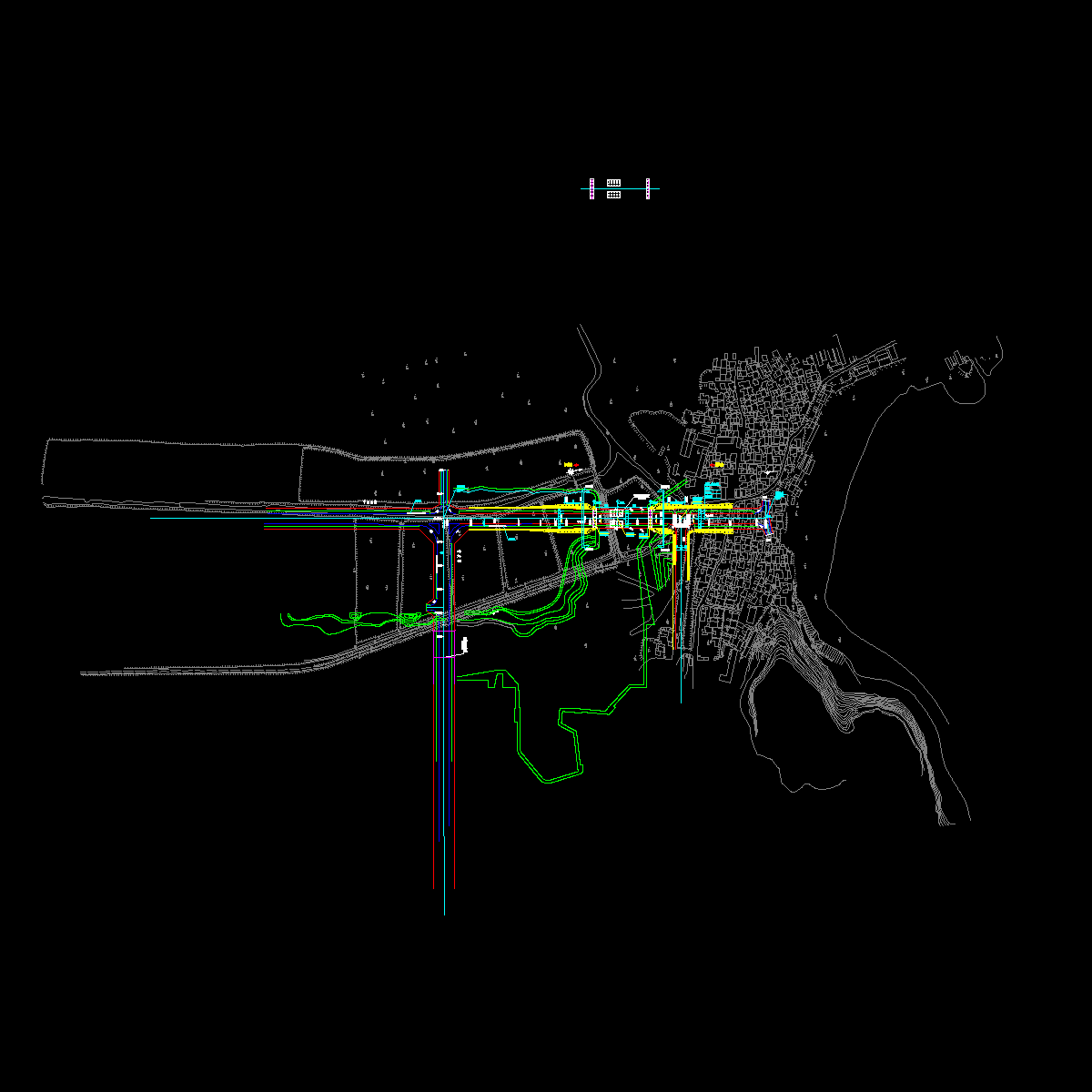

本桥为（39.5 55.5）=95m预应力混凝土斜拉—连续梁桥协作体系桥梁，该资料以桥梁结构部分为主： 　　（1）优化了桥梁温差范围，进一步核算桥梁受力。 　　（2）考虑混凝土与钢结构的防腐设计。 　　（3）补充道路与桥梁过渡段设计，煤气管道不过桥。 　　（4）优化桥头软基处理设计和搭板设计，补充挡墙设计，石灰土垫层改为二灰碎石 　　技术标准： 　　（1）．道路等级：城市主干路，双向4车道； 　　（2）．设计行车速度：40km/h； 　　（3）．桥梁设计荷载：城A级；人群荷载按《城市桥梁设计荷载标准》第4.1.9条取用； 　　（4）．抗震标准：地震动峰值加速度过0.1g（地震基本烈度7度）； 　　（5）．通航标准：游船通航，净高3.0m； 　　（6）．胜利湖水位：常水位2.0m 　　（7）．桥梁横断面布置：0.3m（栏杆） 5m（人行道） 3m（布索区） 16m（车行道） 3m（布索区） 5m（人行道） 0.3m（栏杆）=32.6m； 　　（8）．桥面横坡：车行道为双向1.0％； 　　（9）．桥梁设计基准期：100年。 　　（10）．坐标系统采用某市1957年城建坐标系，高程系统为1985国家高程基准。
