主跨460m双塔PC梁斜拉桥全桥施工图纸（127张工程重大）(cad设计图)

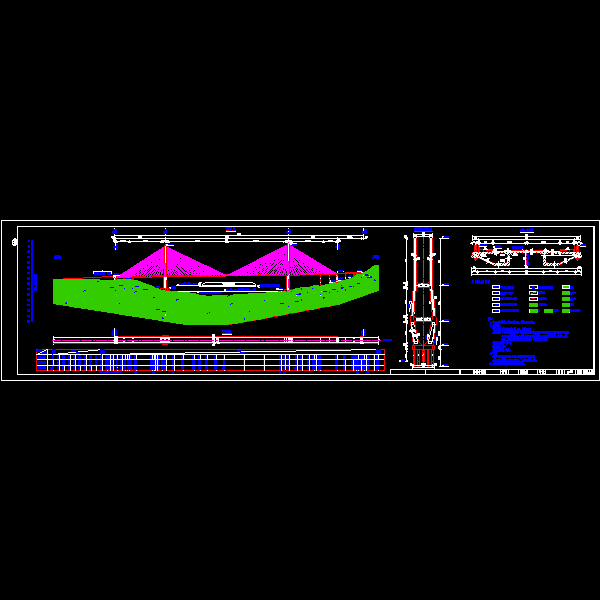

技术标准： 　　 1、设计荷载：汽车-超20级，挂-120，人群3.5KN/； 　　 桥面宽度：0.25米人行道栏杆 3.0米人行道 0.25米护轮带 2×3.75米行车道 0.5中央划线带 2×3.75米行车道 0.25米护轮带 3.0米人行道 0.25米人行道栏杆，共宽22.5米；另外，主桥桥面在人行道栏杆外增设1.25米斜拉索锚固区； 　　 设计洪水频率：1/300； 　　 通航等级：Ⅱ级； 　　 地震基本烈度：七度。 　　 2、桥型： 　　 主桥上部结构为184米 460米 184米双塔PC梁斜拉桥， 　　 引桥为3×30米简支T梁，大桥全长931.42米。 　　 3、桥面铺装采用10厘米40号钢纤维混凝土。 　　...... 　　设计于2004年，共127张CAD设计图。
