水滴形双塔斜拉桥及连续梁引桥匝道工程图纸

  • 公路等级:高速
  • 车道数:六车道
  • 设计时速:40
  • 干线:是
  • 位置:福建
  • 设计年代:近代
  • 附属:大桥
资料水滴形双塔斜拉桥及连续箱梁引桥 工程图纸 含钢-混组合梁、连续箱梁、钢箱梁。内容丰富,对了解整座复杂大桥工程设计思路非常有帮助,推荐学习观摩。
项目概要
跨江桥梁及连接线工程项目线路全长约1951.211m。设计速度40km/h、30km/h,汽车荷载:城-A级。全线设置平面交叉口2处,立体交叉2处(匝道6条),主线桥梁长1198.2m,匝道桥梁长1143m。主桥70m 160m 70m双塔双索面斜拉桥,塔高69.75m,桥长300米,桥宽36米,梁高2.86米,主梁为单箱单室、单箱五室截面。主线按双向六车道设计,引桥24.5米宽、双向四车道。匝道单向单车道9米宽。水滴形桥塔,主桥主梁为钢-混组合梁;圆端形承台,1.5m、2.0m钻孔灌注桩基础,双柱墩、独柱花瓶墩。引桥钢筋混凝土连续箱梁及预应力混凝土连续箱梁跨径布置:3X30m (35 45 2X31)m (24.5 2X25 24.5)m、25m 25m (37.1 2X40 38.1)m 4X23m 3X(3X30m)。A、B、C、D、E、F匝道单箱单室连续箱梁、等高变宽单箱单室钢箱梁,跨径3X20 3X20、4X19 (3X19) (24 28 40 24)、3X20 3X20 (23.5 25 23.5)、(19 31) (30 40 30) 2X18、(2X21 22 20) 3X20 3X20。主桥索区采用钢结构防撞护栏。400型梳齿板式伸缩缝,C50混凝土。
资料目录
第一册 桥梁总体41页
第二册 主桥双塔双索面斜拉桥185页
第三册 主线预应力混凝土连续箱梁引桥495页
第四册 匝道桥梁441页
第五册 桥梁附属117页
第六册 桥头堡垂直电梯交通各专业图纸46张
以下是附件的其中一部分截图,共13张,您也可以 搜索 更多您想要的资源
  • 主线桥梁总体布置图
    主线桥梁总体布置图

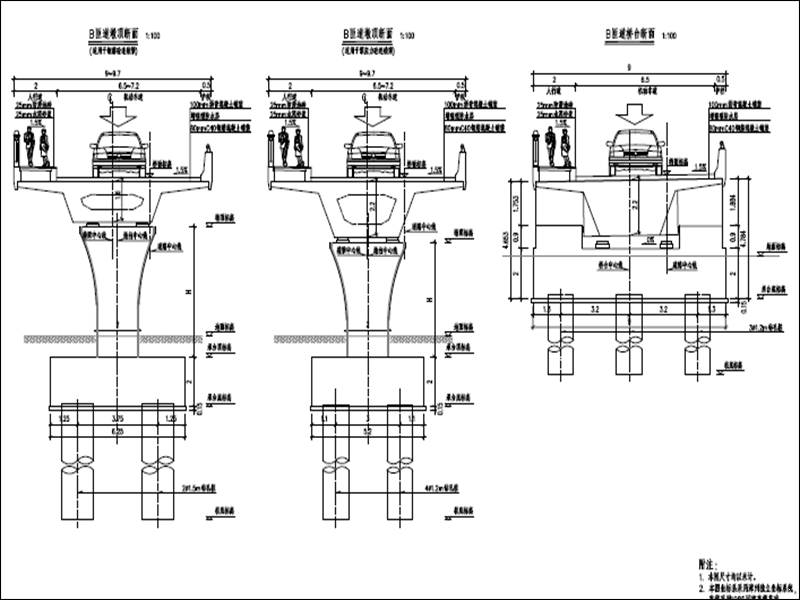

  • 主线桥梁断面图
    主线桥梁断面图

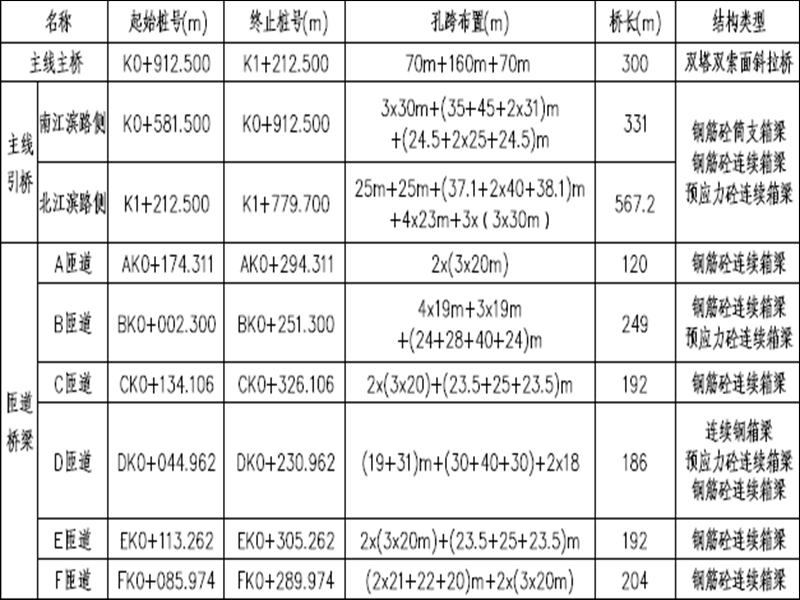

  • 桥梁跨径布置
    桥梁跨径布置
  • 匝道桥布置图
    匝道桥布置图
  • 主桥斜拉桥纵梁现浇缝钢筋图
    主桥斜拉桥纵梁现浇缝钢筋图
  • 斜拉索构造图
    斜拉索构造图
  • 钻孔灌注桩钢筋图
    钻孔灌注桩钢筋图
  • 3X30米标准段连续梁一般构造图
    3X30米标准段连续梁一般构造图
  • 连续梁预应力布置图
    连续梁预应力布置图
  • 主桥分岔梁钢筋图
    主桥分岔梁钢筋图
  • 墩柱钢筋图
    墩柱钢筋图
  • 匝道连续箱梁钢筋图
    匝道连续箱梁钢筋图
  • 桥台钢筋图
    桥台钢筋图
以上是部分截图,请下载附件后查看完整高清内容
