市政住宅小区7孔85米人行拱桥cad施工图纸和桥墩钢筋构造图

附件详情 7孔85米拱桥设计图。栏杆采用浅灰色汉白玉石材研磨抛光面与火焰烧毛面相结合形成。栏杆桥面部分两伸缩缝之间总长40.0米桥头设抱鼓石端头。桥头栏杆与桥面栏杆端立柱之间设4厘米的伸缩缝。   图纸内容:桥梁总体布置图、净跨18米拱圈钢筋构造图、净跨14米拱圈钢筋构造图、净跨9米拱圈钢筋构造图、净跨5.05米拱圈钢筋构造图、工程数量表、立面图、横断面构造图、桥墩钢筋构造图、桥位平面图、小区道路竖向规划图、桥台构造图、桥台拱脚钢筋构造图……设计于2009年       桥梁总体布置图 净跨18米拱圈钢筋构造图 栏杆构造图
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

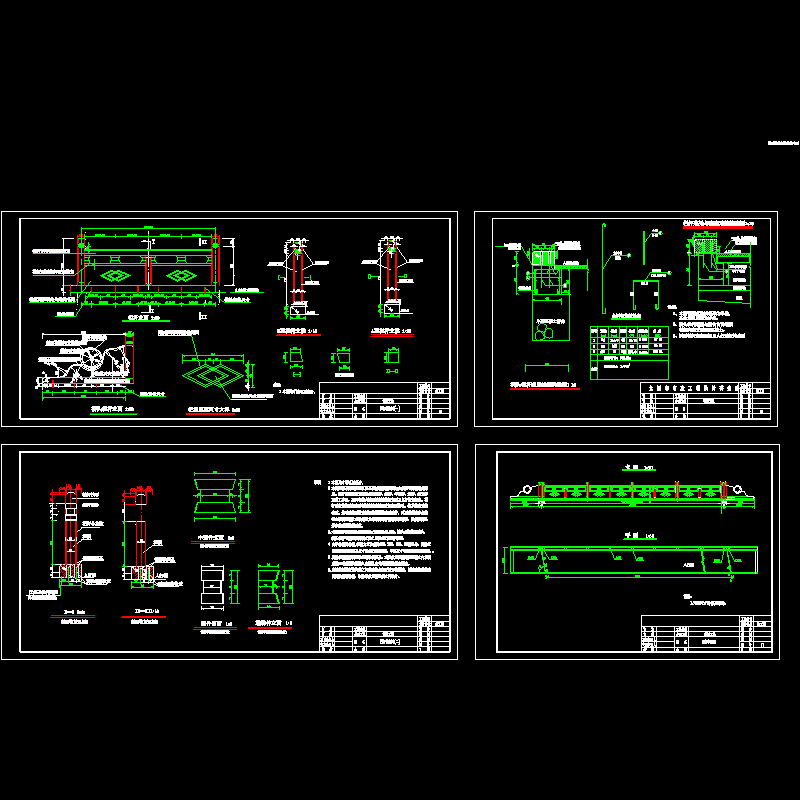

  • 市政住宅小区7孔85米人行拱桥cad施工图纸和桥墩钢筋构造图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
