市政钢结构人行天桥施工方案(钢筋混凝土)

该项目为XX站站内一期车场迁建天桥,拆除既有天桥。新建天桥位于GLK2 732处。新建天桥总长97.32m,共两跨,跨度分别为49.05m、44.47m,天桥两端各悬挑1.9m,天桥两端各设楼梯一座。天桥采用钢筋混凝土双肢柱,每组柱由两根混凝土柱通过混凝土梁连接而成;南侧钢结构42.40t,北侧钢结构38.44t,柱下采用钢筋混凝土独立基础。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 施工方案附图(2010-1-20)_dwg.dwg
    施工方案附图(2010-1-20)_dwg.dwg
  • 港内施工过渡方案图及施工防护示意图-100120-2004_dwg.dwg
    港内施工过渡方案图及施工防护示意图-100120-2004_dwg.dwg

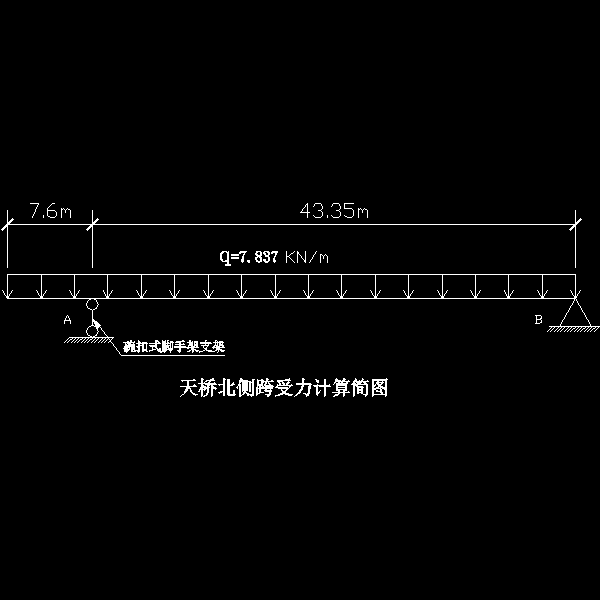

  • 受力简图_dwg.dwg
    受力简图_dwg.dwg
  • 天桥脚手架过渡示意图(修改完)_dwg.dwg
    天桥脚手架过渡示意图(修改完)_dwg.dwg
以上是部分截图,请下载附件后查看完整高清内容
