钢结构人行天桥设计CAD图纸

附件详情

  • 1.总体及桩位布置图
  • 2.主桥立面图
  • 3.梯坡道断面图
  • 4.钢结构布置图
  • 5.主桥钢箱梁一般构造图
  • 6.梯道TD1、TD2一般构造图
  • 7.坡道PD1、PD2一般构造图
  • 8.Z1、Z2桥墩一般构造图
  • 9.Z1、Z2桥墩帽梁钢筋布置图
  • 10.Z1、Z2桥墩桩柱钢筋布置图
  • 11.坡道桥墩一般构造图
  • 12.坡道桥墩帽梁钢筋布置图
  • 13.坡道桥墩桩柱钢筋布置图
  • 14.梯台一般构造图
  • 15.梯台帽梁钢筋布置图
  • 16.梯台桩基钢筋布置图
  • 17.桥面铺装及栏杆设计图
  • 18.雨蓬设计图
  • 19.支座布置图

附件详情

天桥平面布置呈“工”字形,主桥横跨武汉某大道。主桥采用钢箱梁结构,总长21.4m,计算跨径17m,梁高0.7m,结构总宽4.3m,净宽4.1m;两侧均设置梯、坡道,全桥坡道总长55.2m,结构宽2.8m,净宽2.6m,坡度为1:4;全桥梯道总长29.6m,结构宽2.8m,净宽2.5m,坡度为1:2;天桥预留残疾人升降梯,以满足 无障碍设计 要求。


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

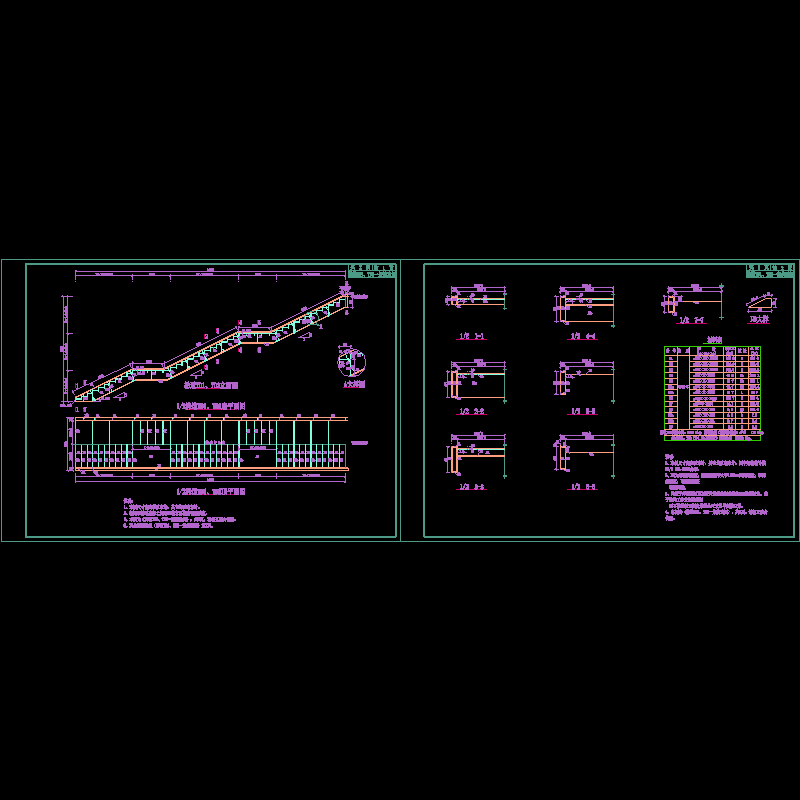

  • c00q06——梯道td1、td2一般构造图.dwg
    c00q06——梯道td1、td2一般构造图.dwg
  • c00q01——总体及桩位布置图.dwg
    c00q01——总体及桩位布置图.dwg
  • c00q02——主桥立面图.dwg
    c00q02——主桥立面图.dwg

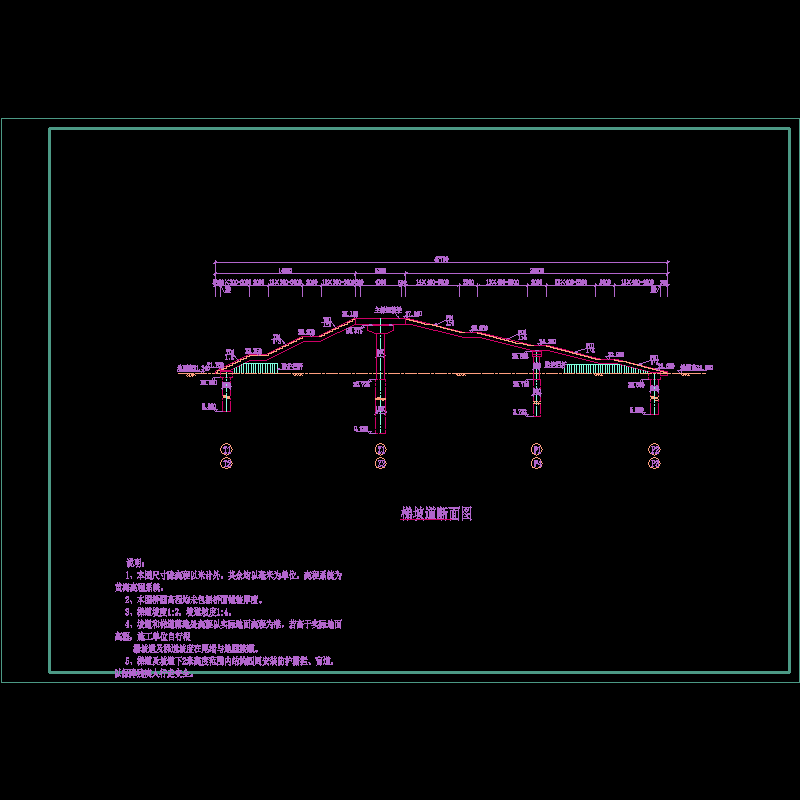

  • c00q03——梯坡道断面图.dwg
    c00q03——梯坡道断面图.dwg
  • c00q04——钢结构布置图.dwg
    c00q04——钢结构布置图.dwg
  • c00q05——主桥钢箱梁一般构造图.dwg
    c00q05——主桥钢箱梁一般构造图.dwg
  • c00q07——坡道pd1、pd2一般构造图.dwg
    c00q07——坡道pd1、pd2一般构造图.dwg
  • c00q08——z1、z2桥墩一般构造图.dwg
    c00q08——z1、z2桥墩一般构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
