15+30+15m连续梁人行天桥设计套图纸

附件详情

技术标准：
1、设计荷载：公路-Ⅱ级。
2、桥梁宽度：2×（净5.5+0.5）m+1.0m。
......
设计概况：

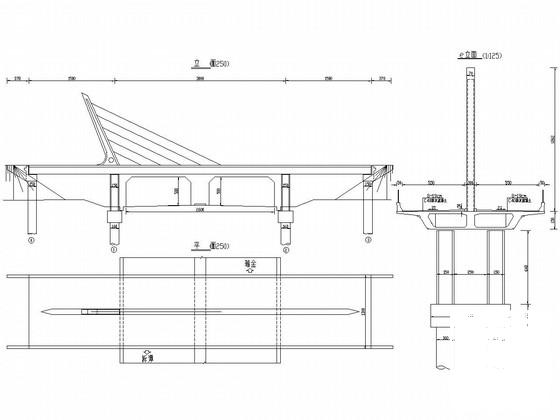

1、本桥按15m+30m+15m三孔连续梁设计，塔和拉索是为造型设计的，拉索不受拉力，计算时只考虑了它们的重力。

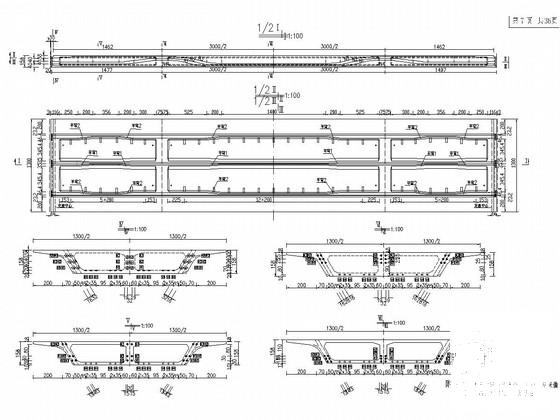

2、箱梁钢绞线的锚具在梁端布置力求均匀。为了使锚固钢板不超越支承中心线，且减少封锚混凝土数量，将成对弯起的钢束锚固面做成台阶状。

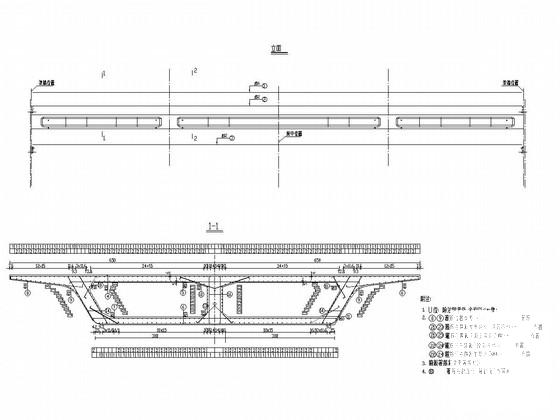

3、为了满足锚具布置的需要，箱梁端部腹板加厚，腹板内预应力钢束除竖向弯曲外，在主梁加厚段尚有平面弯曲。
......
设计于，共36张CAD设计图。
