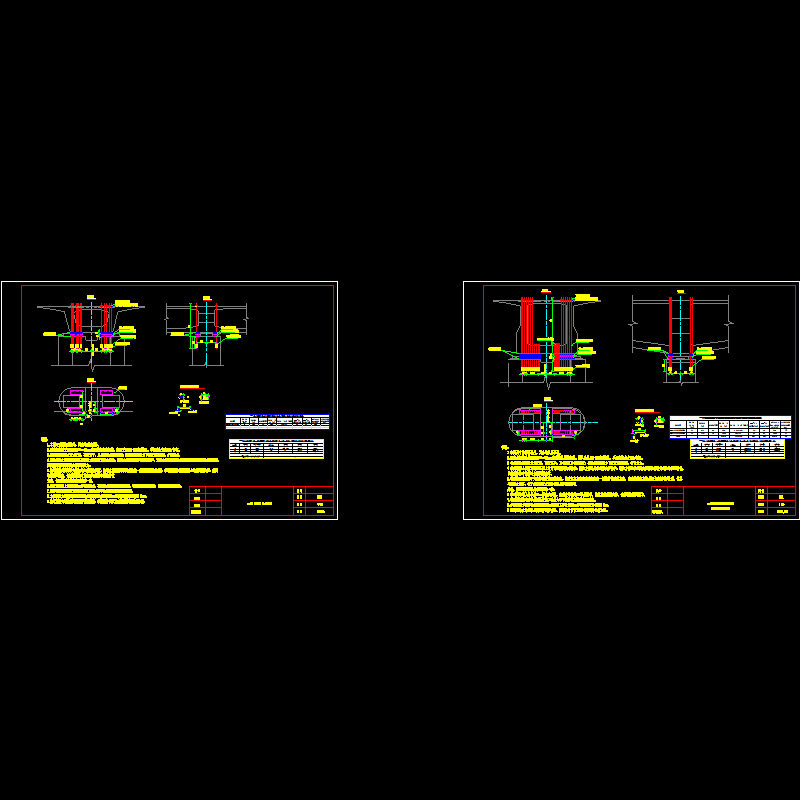

48米连续梁临时固结设计布置CAD图纸

附件详情

说明：
1.本图尺寸除注明者外，其余均以厘米计。
2.预应力钢筋采用PSB785Φ＝32mm高强精扎螺纹钢筋。锚具采用JLM-32系列锚具，单根张拉力为15t/每根。
3.锚垫板位置要求尺寸正确，顶面水平，且与预应力管道垂直；螺纹钢垫板受力下方放置螺旋筋，扩散应力。
4.相关混凝土强度达到80％以上时方可进行预应力张拉。预应力筋采用镀锌铁皮管保护。预应力筋通长范围内及张拉端锚头部位涂黄油防锈，
以便拆除临时锚固时先放松预应力。
5.临时垫石高度等于支座加永久垫石的高度。临时支座浇筑时在底部加垫一层塑料薄膜或油毡，在浇筑梁体浇筑混凝土时亦同样处理，使其
与混凝土隔离，便于拆除临时支座时与墩身和梁体方便
分离，保证墩顶和梁底表面光洁一致。
6.临时固结最上层采用10cm厚硫磺砂浆，硫磺砂浆满足C40强度要求，浇筑前必须做实验，确保强度满足要求。
7.临时锚固构造要求箱梁悬臂施工时最大不平衡荷载应控制在20t以内。
8.本图预应力钢筋长度以包括张拉端预留工作长度30cm和固定端预留长度3.5cm。
9.临时固结支墩处梁底需进行钢筋补强，按原设计图设置3层钢筋网片进行加强。
……
共计2页（2013年）
