箱梁中隔板钢筋构造节点CAD详图纸(固结连续)

附件详情

49.92 2X50 49.92m预应力砼连续梁。箱梁底板设通气孔,孔径d=10cm,排水孔设在梁底标高较低一侧。
附注:
1.图中尺寸均以cm为单位。
2.N11钢筋遇人洞截断,施工时应按实际长度放样。
3.N10钢筋应将环筋N3箍住。
4.纵桥向N4钢筋与N1钢筋对应布置。
5.本图钢筋如与箱梁肋内钢筋有干扰,可将小直径次要钢筋适当扳动。
……
图纸含:箱梁中隔板钢筋构造(连续)、箱梁中隔板钢筋构造(固结)
……共计2张,设计于2008年

箱梁中隔板钢筋构造(连续)

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

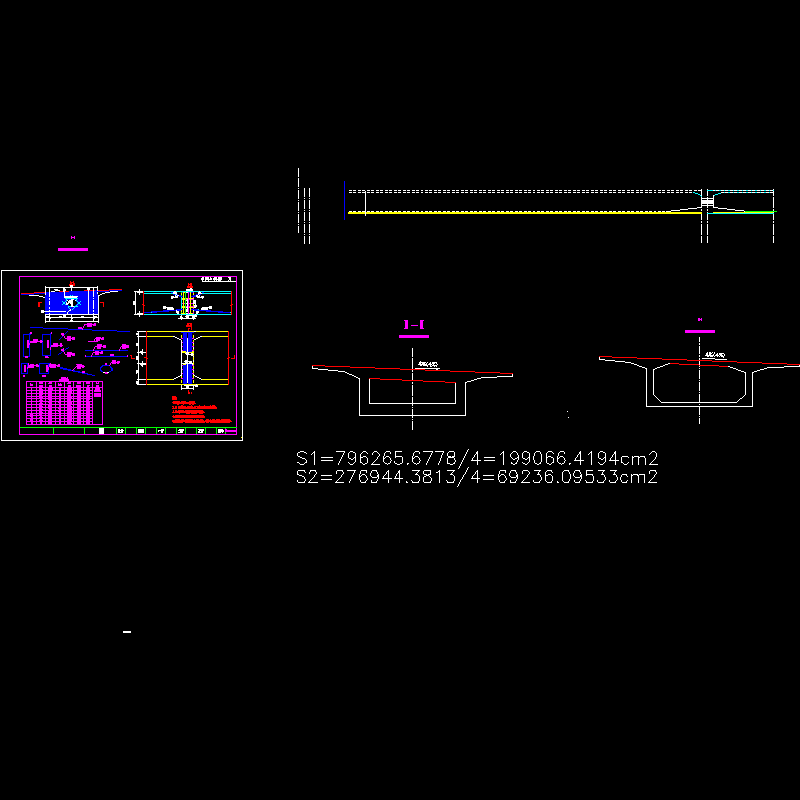

  • 箱梁中隔板钢筋构造(固结).dwg
    箱梁中隔板钢筋构造(固结).dwg

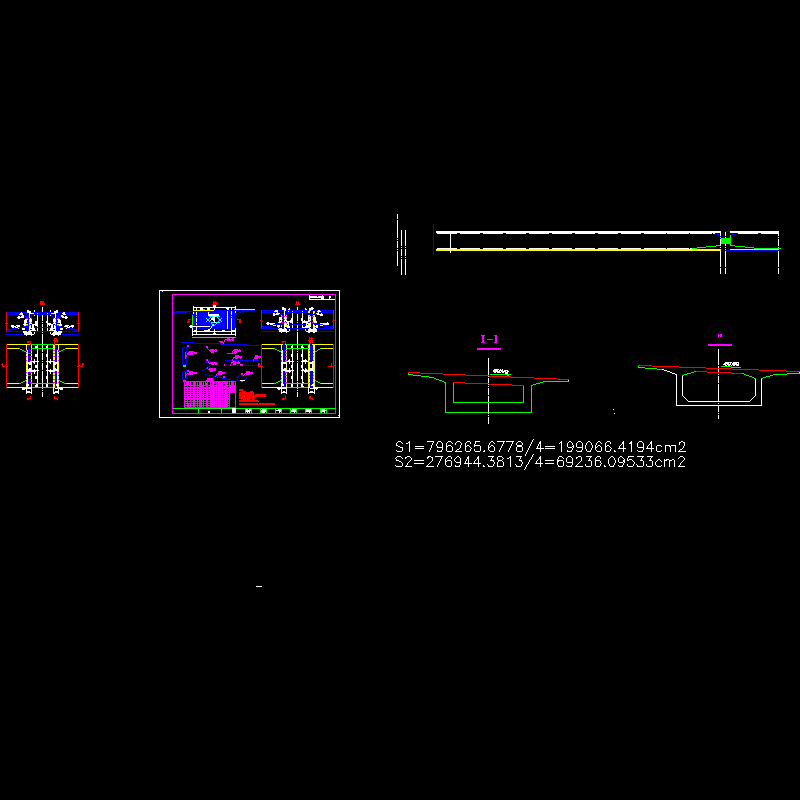

  • 箱梁中隔板钢筋构造(连续).dwg
    箱梁中隔板钢筋构造(连续).dwg
以上是部分截图,请下载附件后查看完整高清内容
