桥型为153015m三孔连续梁人行天桥设计cad套图纸

技术标准:    1、设计荷载:公路-Ⅱ级。    2、桥梁宽度:2×(净5.5 0.5)m 1.0m。   ......   设计概况:    1、本桥按15m 30m 15m三孔连续梁设计,塔和拉索是为造型设计的,拉索不受拉力,计算时只考虑了它们的重力。    2、箱梁钢绞线的锚具在梁端布置力求均匀。为了使锚固钢板不超越支承中心线,且减少封锚混凝土数量,将成对弯起的钢束锚固面做成台阶状。    3、为了满足锚具布置的需要,箱梁端部腹板加厚,腹板内预应力钢束除竖向弯曲外,在主梁加厚段尚有平面弯曲。  ,共36张CAD设计图。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

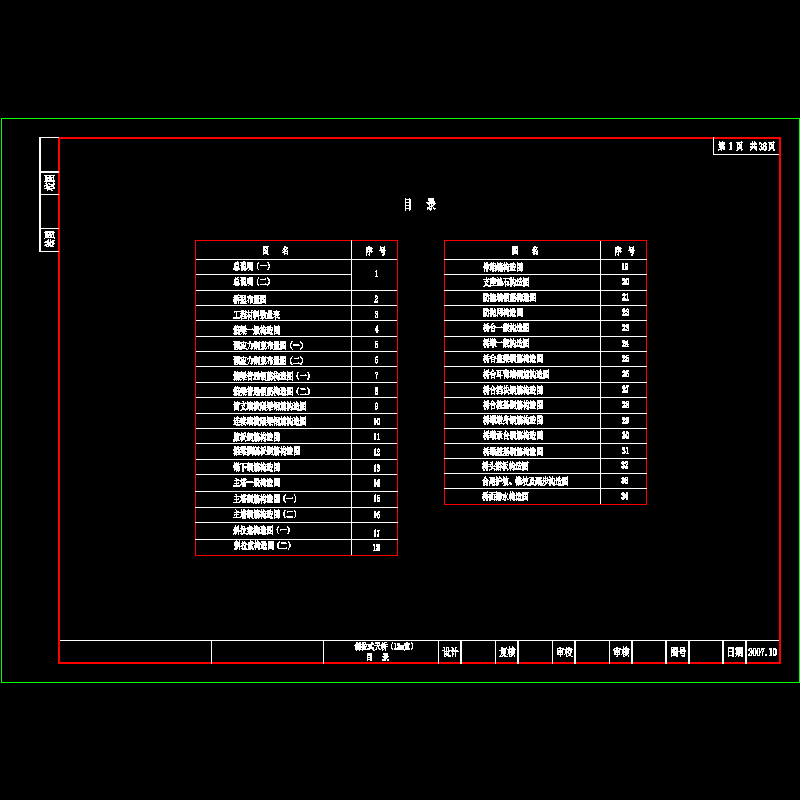

  • 00目录.dwg
    00目录.dwg
  • 01总说明.dwg
    01总说明.dwg
  • 02桥型布置图.dwg
    02桥型布置图.dwg
  • 03工程材料数量表.dwg
    03工程材料数量表.dwg

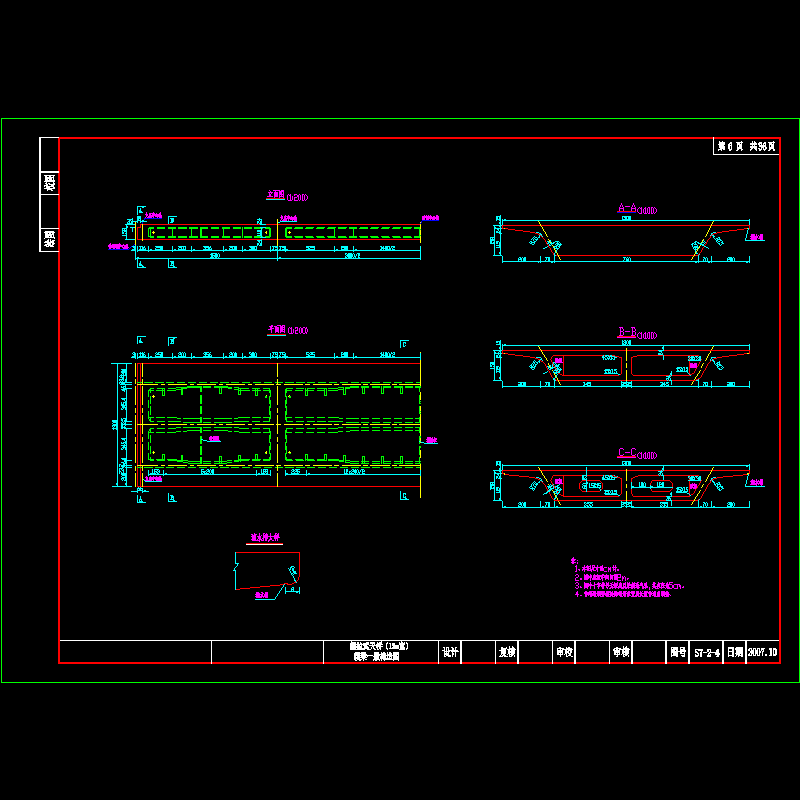

  • 04箱梁一般构造图.dwg
    04箱梁一般构造图.dwg
  • 05钢束布置图(一).dwg
    05钢束布置图(一).dwg
  • 06预应力钢束布置图(二).dwg
    06预应力钢束布置图(二).dwg
  • 07~08普通钢筋构造图(一)~(二).dwg
    07~08普通钢筋构造图(一)~(二).dwg
  • 09简支端横隔梁钢筋构造图.dwg
    09简支端横隔梁钢筋构造图.dwg
  • 10连续端横隔梁钢筋构造图.dwg
    10连续端横隔梁钢筋构造图.dwg
