2x20m连续梁人行天桥设计CAD施工大样图

  • 编制时间:2003
  • 使用性:人行桥
  • 跨径大小和多跨总长:2x20m
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

该资料为连续梁人行天桥,上部结构采用2×20米等截面钢筋混凝土连续箱梁,采用单箱单室截面,箱梁顶板厚20厘米,底板厚15厘米,桥墩支座附近底板逐渐加厚至20厘米,腹板为等厚截面,厚15厘米。桥面纵坡、横坡由箱梁搭架现浇形成。
下部为钢筋混凝土单柱圆形墩,直径80厘米,石砌U行桥台,所用石料不得低于30号。
......
该资料包含:
人行天桥数量表、防落网构造图、桥梁立面图、桥梁平面图、临时工程量表、桥墩设计图、桥面铺装及泄水管构造图、桥台设计图、伸缩缝及支座构造图、石栏杆及石梯步大样图、箱梁钢筋构造图、主箱一般构造图。
......
设计于2003年,共包含CAD设计图16张。

桥台设计图

石栏杆及石梯步大样图

人行天桥桥墩设计图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

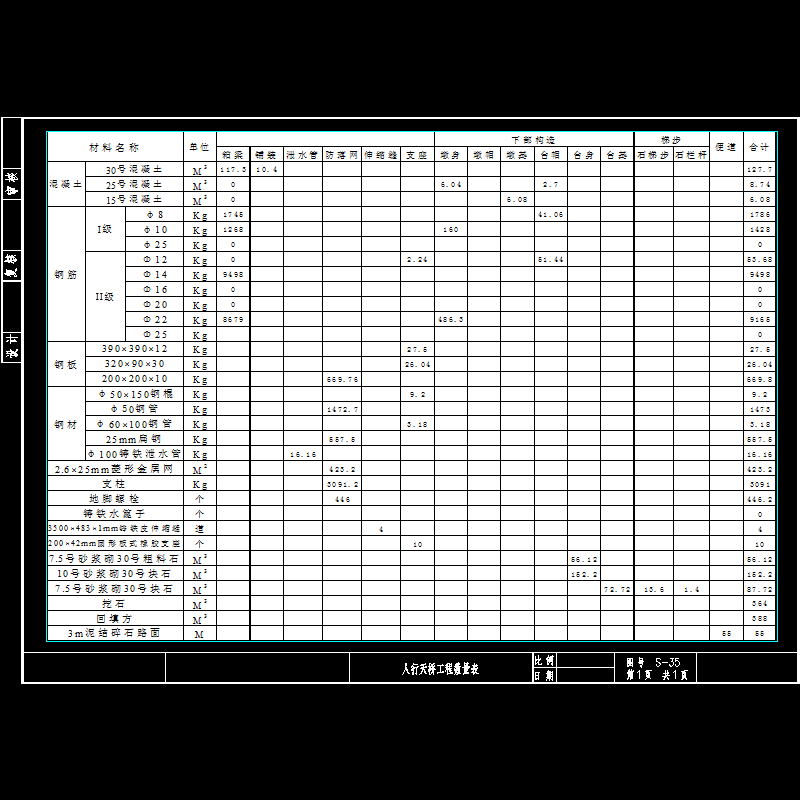

  • a15段人行天桥数量表.dwg
    a15段人行天桥数量表.dwg
  • 临时工程表.dwg
    临时工程表.dwg

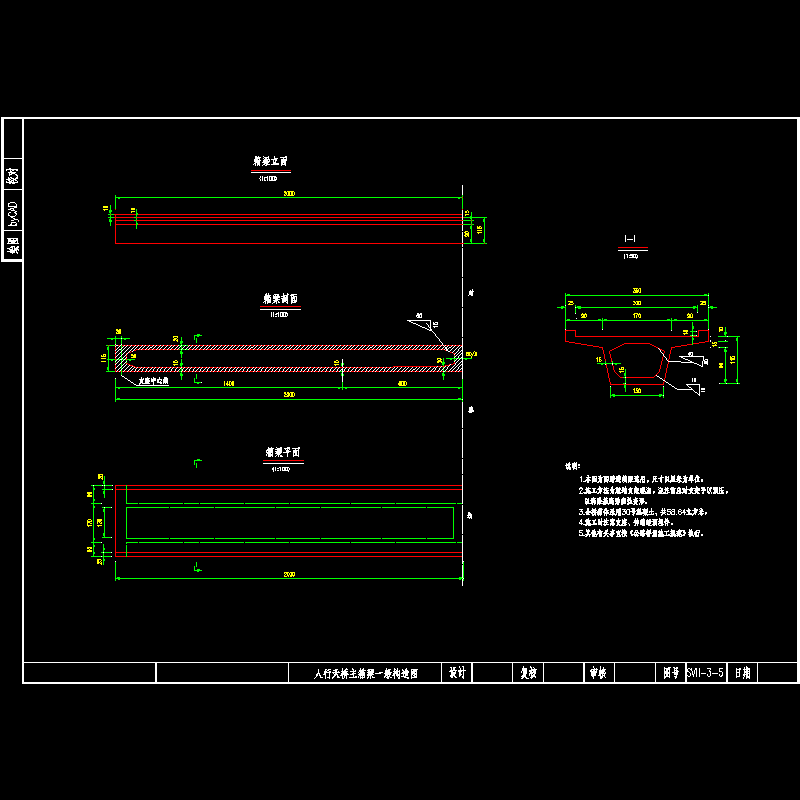

  • 主箱一般构造图一.dwg
    主箱一般构造图一.dwg
  • 伸缩缝及支座构造.dwg
    伸缩缝及支座构造.dwg

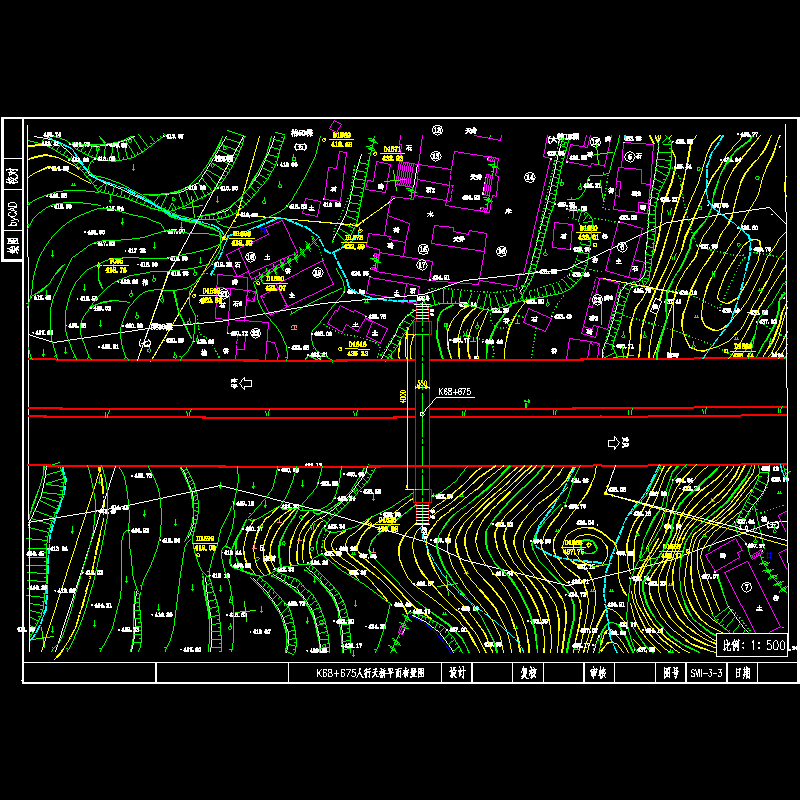

  • 平面-.dwg
    平面-.dwg
  • 平面.dwg
    平面.dwg
  • 桥台设计图.dwg
    桥台设计图.dwg
  • 桥墩设计图(二).dwg
    桥墩设计图(二).dwg
以上是部分截图,请下载附件后查看完整高清内容
