64米连续梁挂篮CAD施工大样图附计算书（55页）

附件详情

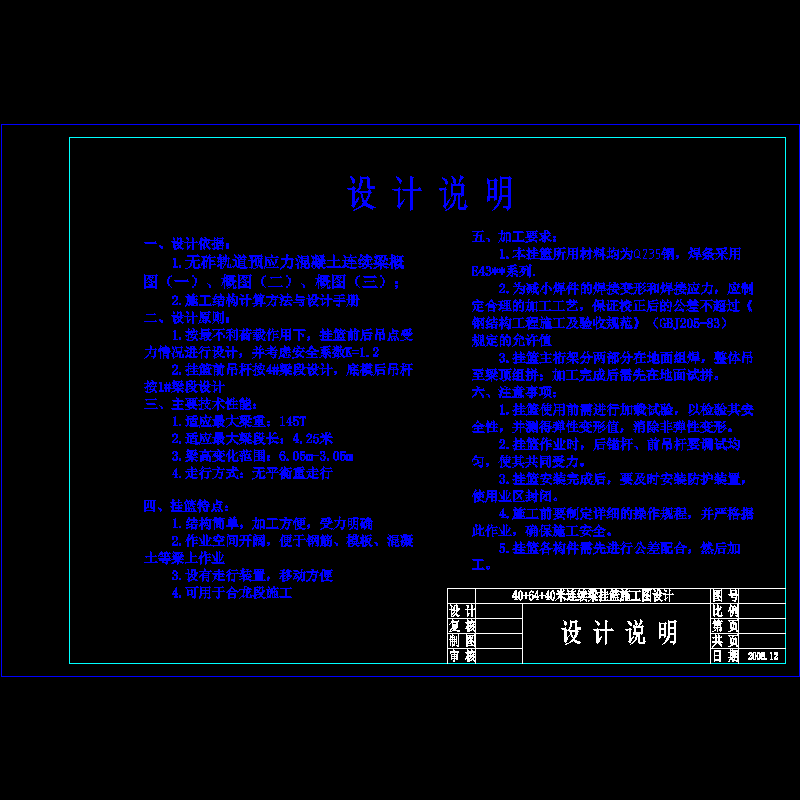

设计原则：
1.按最不利荷载作用下，挂篮前后吊点受力情况进行设计，并考虑安全系数K=1.2。
2.挂篮前吊杆按4#梁段设计，底模后吊杆按1#梁段设计。
......
主要技术性能：
1.适应最大梁重：145T
2.适应最大梁段长：4.25米
3.梁高变化范围：6.05m-3.05m
4.走行方式：无平衡重走行
......
挂篮特点：
1.结构简单，加工方便，受力明确
2.作业空间开阔，便于钢筋、模板、混凝土等梁上作业
3.设有走行装置，移动方便
4.可用于合龙段施工
......

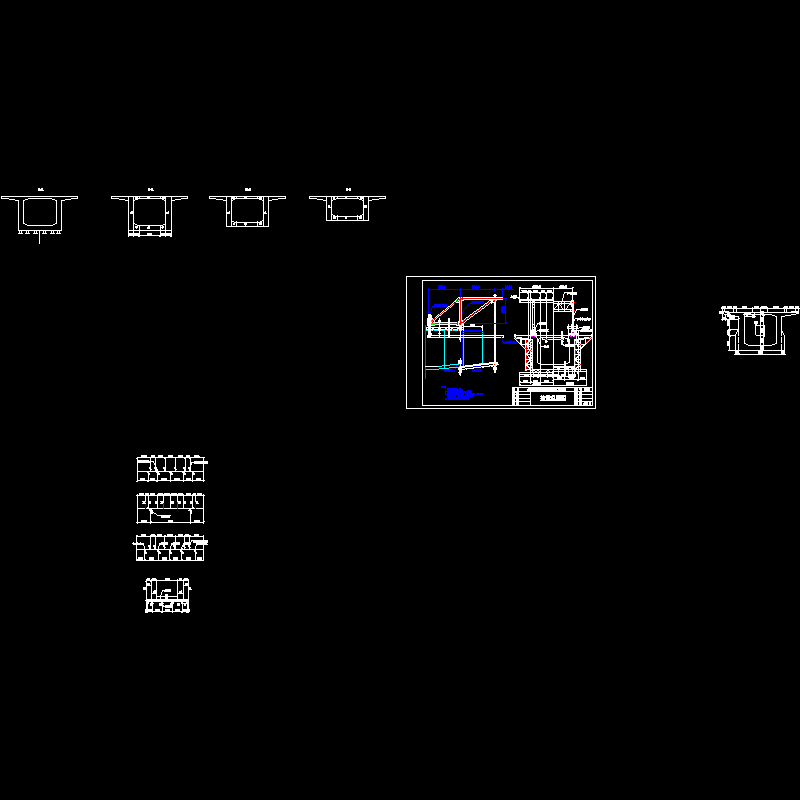

设计于2008年，共包含CAD设计图33张，计算书20页。
