(7012012070)m连续梁施工方案129页(附计算书及施工CAD图纸)

快速路为市政基础设施工程;工程建设规模为:道路1340米,桥梁870米,管道(DN250~1200mm)7057米。大桥总长870m(K10 432~K11 302),包括主桥及南引桥,桥梁分为左右两幅,主桥为跨径(70 120 120 70)m的单箱单室预应力砼变截面连续梁;主桥梁高3m~7.2m,中支点梁高7.2m,边支点和中跨跨中梁高3m,箱梁底板呈抛物线变化,箱梁标准段顶宽16.8m,底宽9.0m,外侧挑臂长3.9m,腹板厚0.5m~1.0m,顶板厚0.30m,底板厚0.32~0.80m。墩顶设置横梁,中横梁、端横梁厚均为2.5m。   技术标准:设计荷载:汽车荷载城-A 级;环境类别:B类本桥设计基准期为100年,桥梁设计安全等级为一级;计算行车速度:50Km/h;桥梁宽度(半幅):16.8m;桥面横坡:2.0%。   施工顺序:搭设支架→现浇施工0#块→悬臂挂篮法施工1#块~13#块、支架法现浇施工边跨→边跨合拢→拆除边跨挂篮 →中跨合拢段挂篮合拢→施工桥面系。   ......   共97页,附32页计算书及24张挂篮施工图,编制于2013年。

以下是附件的其中一部分截图,共13张,您也可以 搜索 更多您想要的资源
  • 附件1-3  0#块预压设计图.dwg
    附件1-3 0#块预压设计图.dwg

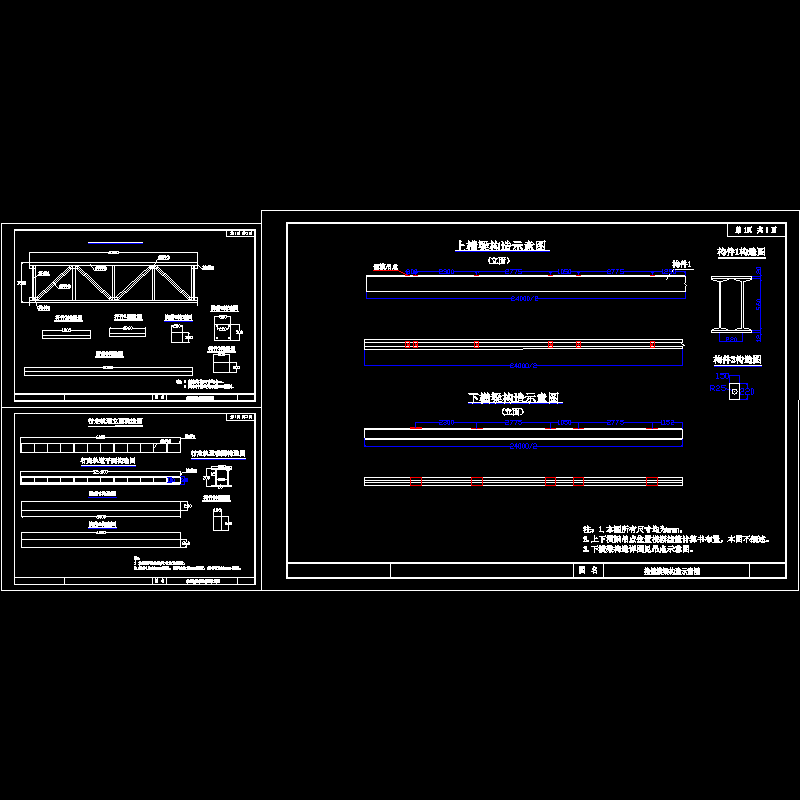

  • 附件2-2-1挂篮细部图(主桁构件).dwg
    附件2-2-1挂篮细部图(主桁构件).dwg
  • 附件2-2-2挂篮细部图(滑梁,压锚梁).dwg
    附件2-2-2挂篮细部图(滑梁,压锚梁).dwg

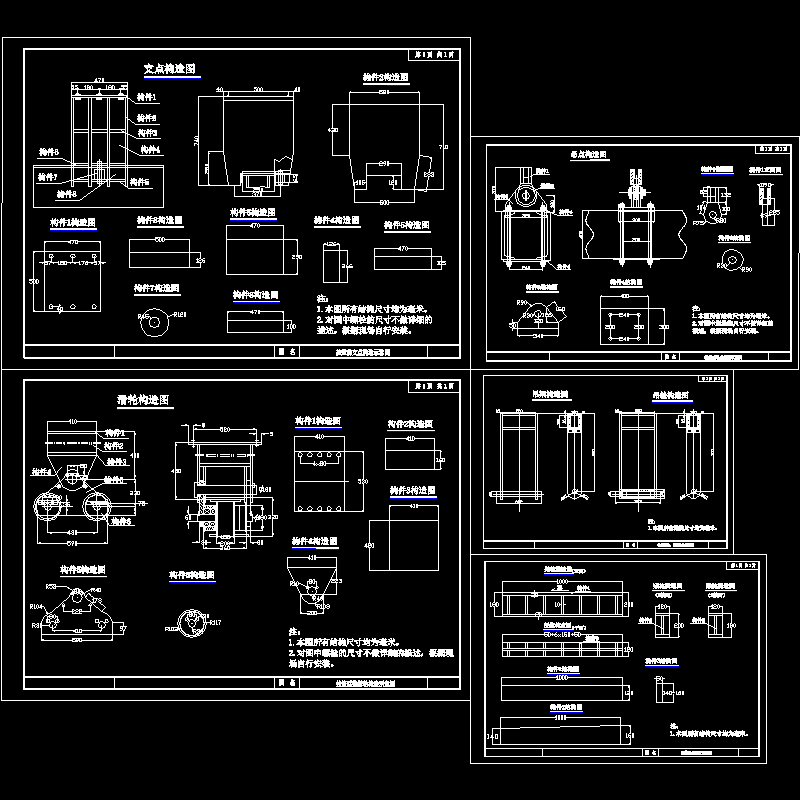

  • 附件2-2-3挂篮细部图(支点滑轮).dwg
    附件2-2-3挂篮细部图(支点滑轮).dwg
  • 附件2-2-4挂篮细部图(轨道、横梁).dwg
    附件2-2-4挂篮细部图(轨道、横梁).dwg
  • 附件2-3  挂篮施工布置图.dwg
    附件2-3 挂篮施工布置图.dwg
  • 附件2-4  挂篮预压设计图.dwg
    附件2-4 挂篮预压设计图.dwg
  • 附件3-2  现浇段支架施工布置图.dwg
    附件3-2 现浇段支架施工布置图.dwg
  • 附件4   连续梁构造图.dwg
    附件4 连续梁构造图.dwg
  • 附件5  连续梁各节段预拱度参数表.dwg
    附件5 连续梁各节段预拱度参数表.dwg
  • 附件6  各节段参数表1.dwg
    附件6 各节段参数表1.dwg
  • 附件7  各节段参数表2.dwg
    附件7 各节段参数表2.dwg
  • 附件8   主桥各标高参数表.dwg
    附件8 主桥各标高参数表.dwg
以上是部分截图,请下载附件后查看完整高清内容
