电厂冷却塔人字柱工程施工方案（附计算书）

附件详情

人字柱及其支墩为现浇钢筋混凝土结构。支墩混凝土强度等级C25、抗冻等级D150、抗渗等级S6，水灰比≤0.5；人字柱混凝土强度等级为C30、抗冻等级为D200、抗渗等级为S8，水灰比≤0.5。柱直径为530mm，柱轴线长度为6.765m。人字柱共四十对，根部半径为38.679m，柱顶半径为36.565m，人字柱柱脚0.2m标高以下柱外表面防水涂料。
……
3.1人字柱支墩
支墩采用18mm厚胶合板，50×100方木@300加肋，外部用φ48钢管斜撑加固。配制8套模板，周转使用。
人字柱支墩用母线条做圆角。
支墩混凝土浇筑后,用薄木条护角、塑料薄膜包裹，以防后续施工过程中碰撞损坏及污染。
3.2人字柱排架搭拆

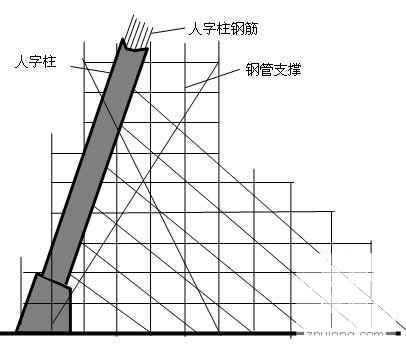

根据图纸给定的尺寸和角度，在水池底板上放出人字柱的竖向投影长度、下环梁的半径，以确定人字柱的柱顶投影位置。搭设沿圆弧方向的钢管排架作为人字柱模板的固定支撑体系。人字柱支撑系统采用六排钢管脚手架，其中高架约9米高，沿环向立杆纵距0.8m，沿径向立杆横距1.0m，排架的横杆步距1.5m，在±0.0至下环梁底标高之间的水平杆间距应根据现场放样为依据，以不与人字柱相碰为原则，斜撑要在人字柱倾斜的纵横两向反向架设， 脚手架 按≤15m的中心距并自下而上连续设置剪刀撑。
……
八、人字柱排架及人字柱模板加固计算书
（一）人字柱排架计算书
主要考虑下环梁支承稳定承载力和验算。
2.脚手架的计算参数
搭设高度H0=9米（取最大高度，6排），步距h=1.5米，立杆纵距la=0.8米，立杆横距lb=1.0米，连墙件为3步3跨设置，脚手板为木架板，按同时铺设6排计算，同时作业层数n1=1。
脚手架材质选用φ48×3.5钢管，截面面积A=489mm2，截面模量W=5.08×103 mm3，回转半径i=15.8mm，抗压、抗弯强度设计值f=205N/mm2，基本风压值ω0=0.45 kN/m2，计算时忽略雪荷载等。
3.下环梁一板混凝土自重1.3×0.6×24=18.7kN/m
施工荷载1kN/m
……
字数约8千字
