新建铁路线405640连续梁施工大样图（设计院）.

附件详情

设计活载：中-活载
线路数目及等级：单线，客货共线。
设计速度目标值：160KM/H
工程所处环境为：碳化作用等级T2
施工方法：悬臂灌注法
箱梁梁体采用变高度为变截面箱梁，一联总长137.2。
图纸按直线出图，位于曲线上时箱体构造均按曲线设置，箱梁梁段分界线、横隔墙构造线及梁墙线均按曲线径向方向布置，边支座中心至梁端距离0.6m，计算跨度为（40 56 40）m，梁截面采用单箱单室，边支点及跨中梁高为2.6m，中支点梁高4.2m，梁底变化段采用二次抛物线，箱梁顶宽7.5m，底宽3.8m。
……
内容包括：
设计说明
桥面横向布置图

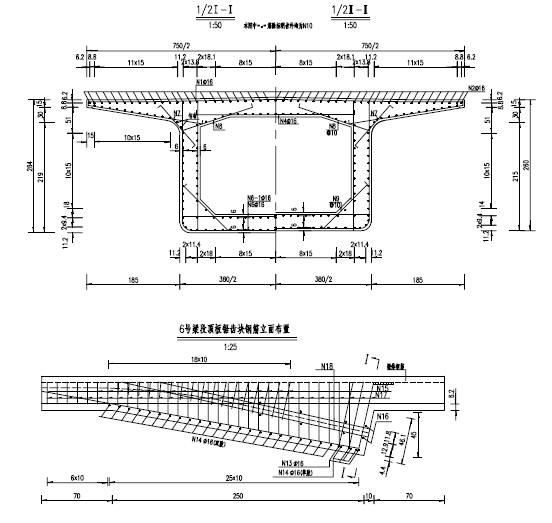

箱梁构造图
纵向预应力钢束布置图

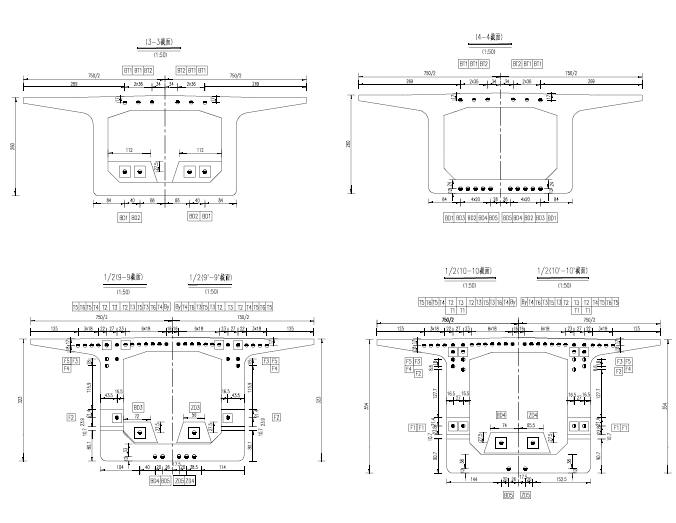

纵向预应力钢束断面图
纵向预应力钢束大样图
竖向预应力钢筋布置图
0号梁段构造图
0号梁段钢筋布置图

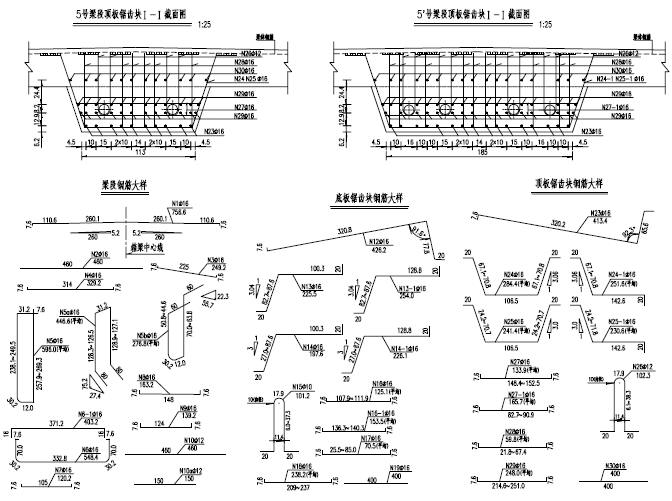

各梁段构造图、钢筋布置图（19张）
中墩临时固结构造图
合龙段临时锁定构造图

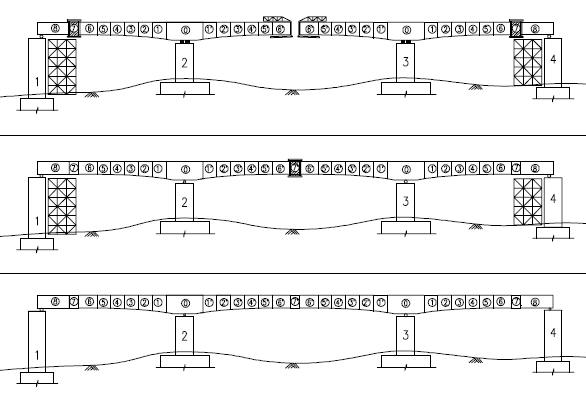

施工顺序示意图

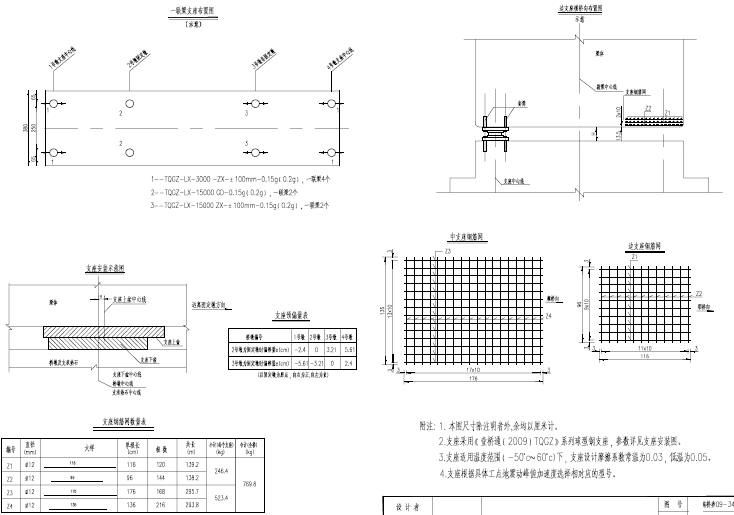

支座布置及安装图
挡碴墙构造及钢筋布置图
梁端伸缩缝构造图
桥面排水管布置图
桥面泄水管构造及安装图
人行道钢栏杆构造及底座钢筋布置图
桥面汇水示意图
进人孔加强钢筋布置图
防震落梁措施图
施工挠度表
……
共计45张图
