铁路线立交桥竣工CAD图纸（中铁）

附件详情

铁路主体结构采用(5.5 14.0 5.5)m三孔框架。横向总长度5.0m。
孔径5.5m框架，顶板厚40cm，底板厚45cm，边墙厚45cm。孔径14.0m框架，顶板厚80cm，底板厚100cm，边墙厚100cm。
框架基础采用φ60高压旋喷桩，桩长35m。
立交桥基坑开挖深度达到6.3m，且处于深层软土层内，为了确保既有线运营和施工安全，基坑支护采用钻孔灌注桩（2排D80cm钻孔灌注桩），前排桩距100cm，后排桩距200cm，桩长23.0m。两排桩之间打1排D60cm水泥搅拌桩作为止水帷幕，桩长10.0m。
……
该资料包含：
1-14m框架钢筋图
1-5.5m框架钢筋图
框架刃角
顶进工作坑
便梁支墩设计图
支护钻孔桩钢筋布置图
钻孔桩支护大样
框架内支撑图
线路加固图原图
桥址平面图
全桥布置图
桥址平面图

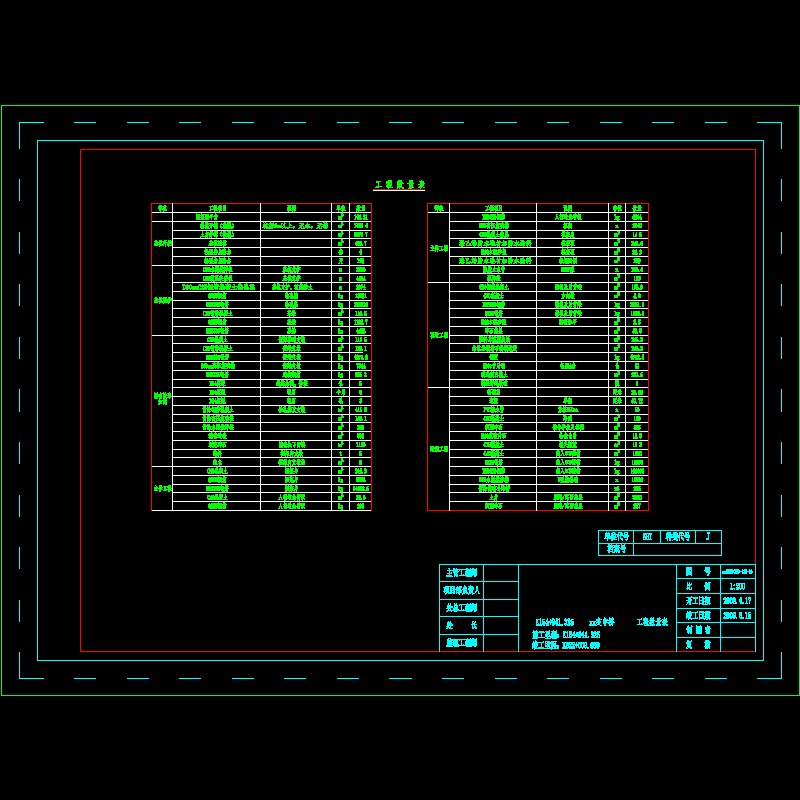

工程数量表
设计说明

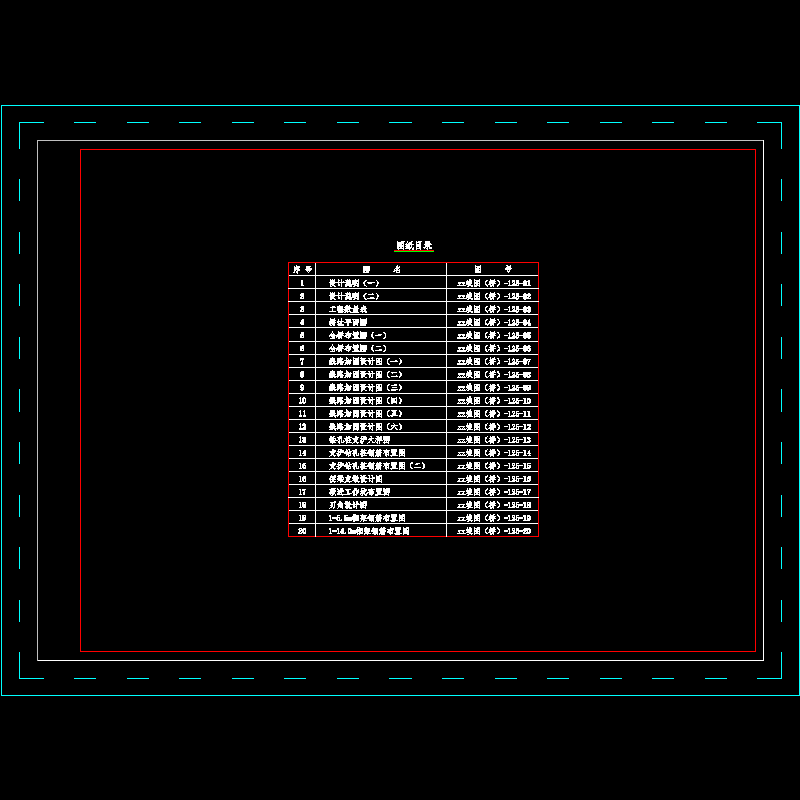

目录
……
共计21张
