桥梁施工作业指导书（中铁）

资料简介
赚取积分

附件详情

一、桥梁基坑开挖作业指导书
1、目的
2、适应条件、范围
3、施工准备
4、施工方法
4.1基础开挖
4.2基底处理
4.3基坑检查与处理
5、质量、控制
6、主要机具设备
7、劳动组织
8、安全、环保措施
二、钻孔灌注桩施工作业指导书
1、目的
2、编制依据
3、适用范围
4、施工工艺
4.1、施工前准备工作
4.2、钻孔施工方法及要求
4.2.1、钻机安装及钻孔
4.2.2、冲击钻孔
4.2.3、钻孔异常处理
4.2.4、泥浆质量控制
4.3、岩溶地区钻孔施工技术措施
4.3.1、钻孔顺序
4.3.2、钻进与护壁
4.3.3、钢护筒跟进措施
4.3.4、漏泥浆的处理
4.3.5、斜孔、偏孔的预防和处理
4.3.6、卡钻的预防及处理
4.4、检孔、清孔及浇筑混凝土
4.5、施工注意事项
5、钻孔桩断桩常见事故及处理
6、质量控制
7、单孔主要机械设备
8、劳动力组织
9、安全控制
三、挖孔灌注桩施工作业指导书
1、适用的条件、范围
2、施工工艺
2.1、施工工艺流程
2.2、施工方法
2.3、钢筋笼制作及吊装

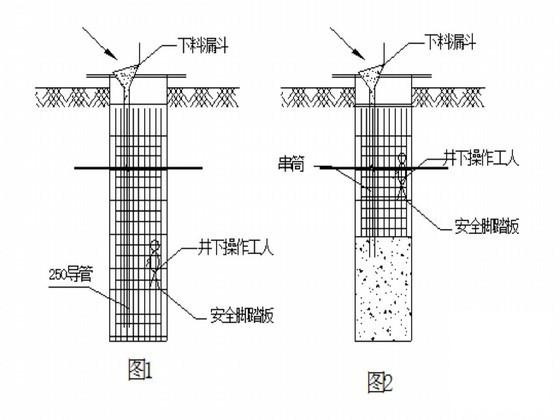

2.4、砼灌注
2.5、施工注意事项
3、质量控制
4、主要机具的准备
5、人员安排及组织
6、安全、环保、职业健康保证措施
四、承台施工作业指导书
1、目的
2、编制依据
3、适用范围
4、施工工艺及技术要求
4.1、基坑开挖
4.2、凿除桩头、桩基检测
4.3、钢筋绑扎
4.4、模板
4.5、灌注砼

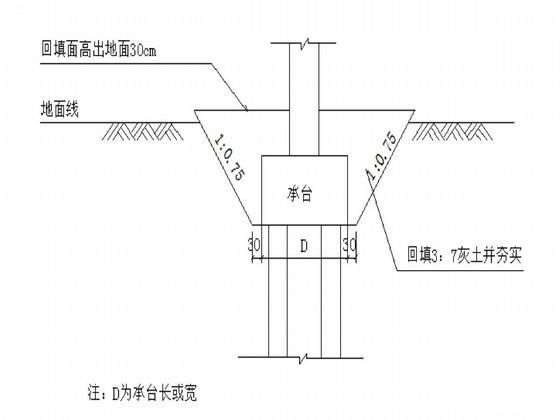

4.6、基坑回填
4.7、养生
5、质量要求及验收标准
五、实体墩台施工作业指导书
1、目的
2、编制依据
3、适用范围
4、墩台身施工
4.1、模板
4.2、钢筋施工
4.3、混凝土浇注
4.4、墩台身砼的养护
4.5、支承垫石和锚栓孔
5、施工注意事项
6、墩台身质量标准
六、钢筋加工及焊接作业指导书
1、目的
2、编制依据
3、适用范围
4、钢筋材料质量检验
5、钢筋的加工方法及注意事项
5.1钢筋的除锈
5.2钢筋的调直
5.3、钢筋的切割
5.4、钢筋的弯曲成型
6、钢筋的连接接头
七、混凝土养护作业指导书
1、目的
2、编制依据
3、适用范围
4、混凝土养护工艺及要求
4.1 准备工作
4.2 混凝土养护
4.2.1、混凝土养护的作用
4.2.2、混凝土养护的一般要求
4.2.3、混凝土蒸汽养护
4.2.4、箱梁混凝土蒸汽养护
4.2.5、混凝土自然养护
4.2.6、混凝土养生液养护
4.2.7、混凝土养护时间
4.2.8、混凝土养护温控要求
4.2.9、混凝土养护其它要求
5、安全注意事项

附件详情

【内容截取】
基础开挖
地表水处理：在开挖边坡顶线以外2.0m处开挖一条截流排水沟，以便引排地表水，以免地表水冲刷边坡造成坍方。
基坑开挖：根据实际情况及工程量大小，选择适当的开挖方法（机械开挖和人工修整）。基础土石方应弃在地表排水沟以外，且弃土堆坡脚距基坑顶缘……
基础开挖为石方，需要爆破施工时，炮眼施工采用人工打眼或机械钻眼，一般采用松动爆破，爆破时严格控制装药量，炮眼位置……
……
施工工艺流程

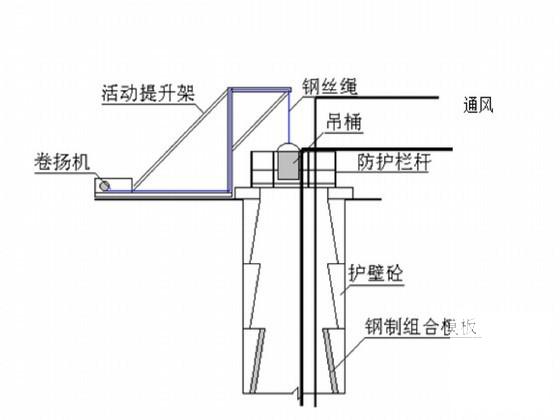

场地整平——放线、定桩位——挖第一节桩孔土方——支模浇灌第一节混凝土护壁——在护壁上二次投测标高及桩位十字轴线——设置垂直运输架、安装电动葫芦（或卷扬机）、吊土桶、潜水泵、鼓风机、照明设施等——探孔——第二节桩身挖土……
……
钻孔异常处理
1）钻孔中发生坍孔后，应查明原因和位置，进行分析处理。坍孔不严重者，可加大泥浆比重继续钻进；严重者回填重钻。
2）出现流砂现象后，应增大泥浆比重，提高孔内压力或用黏土作成大泥块或泥砖投下。
3）弯孔不严重时，可重新调整钻机或卡杆孔继续钻。发生严重弯孔、梅花孔、探头石时，应回填修孔，必要时反复几次修孔。
……
岩溶地区钻孔施工技术措施
岩溶地层的岩面及各层溶洞的顶盖和底板高低不平，相差悬殊，溶洞有被充填的，也有空的，因此岩溶内钻孔，关键是要解决……

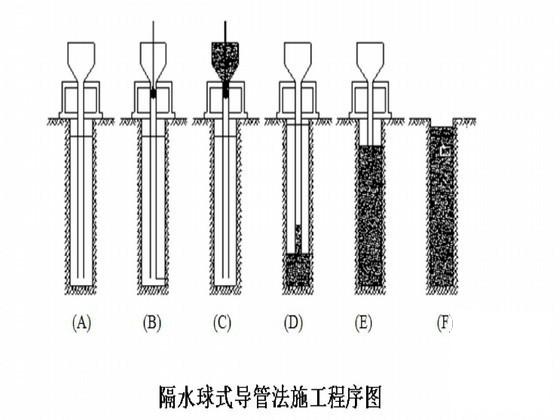

灌注砼测深方法
灌注水下砼时，应经常探测孔内混凝土面至孔口的深度，以控制导管埋深。如探测不准确，将造成埋深过浅，导管提漏，埋管过深拔不出或短桩事故……
……
石方开挖
石方开挖采用孔内浅孔爆破施工。爆破后开挖方法同土方开挖方法。爆破开挖方法如下：
（1）炮眼深度硬岩层不得超过0.4m，软岩层不得超过0.8m。炮眼数目、位置和……
（2）导火线起爆要配备有工人迅速离孔的设备，孔深超过5m 时采用……
（3）孔内爆破以松动为主，必须严格控制用药量，一般中间炮眼装销铵炸药……
（4）孔内放炮后应迅速排烟。采用高压风管或电动鼓风机放入孔底吹风等……
……
混凝土养生
在混凝土浇筑完成并且初凝后，予以洒水养护保证混凝土表面经常处于湿润状态为准，养生期应符合规范要求。拆模时混凝土芯部与表层，表层与环境，表层与环境之间的温差不得……
……
共计57页
