铁路桥梁墩身作业指导书（19页）

附件详情

工艺概述：

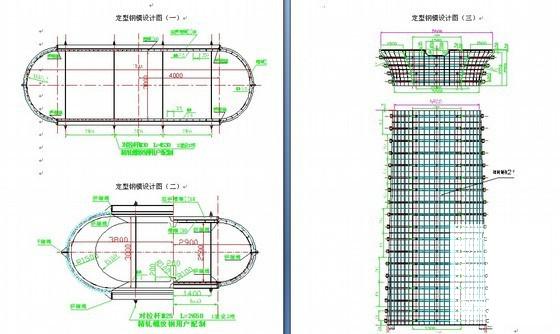

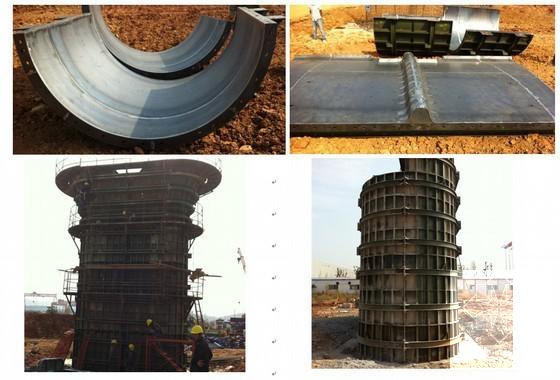

本项目最大墩高为36m，大多数墩高在30m以下，桥墩结构有圆端形、单圆柱形、桥台采用矩形桥台。墩身模板采用厂制整体钢模，桥台采取竹胶板浇筑施工。低墩（h≤14m）采用整体式钢模一次浇注完成，高墩（h>14m）采用翻模施工。采用汽车吊或者塔吊作为起重设备、泵送或吊灌混凝土。墩身整体模板在专业模板厂设计、加工，制作完成并经试拼、验收合格后，采用汽车运输至墩位附近，采用25t汽车吊现场分段拼装成整体，安装桁架支撑，吊装就位，与承台预埋型钢铁件(依据墩身模板结构尺寸在承台混凝土浇筑前预埋)连接固定。高墩爬梯采用标准全封闭爬梯，确保施工安全。
......
砼浇筑：
浇筑混凝土前，应对模板、钢筋、预埋件进行检查，并做好记录，经监理检查合格后即可进行砼浇筑施工。砼按分段分层的方式进行，混凝土从一侧底面开始浇筑，每层厚度按不大于30cm控制。浇筑混凝土时填写混凝土施工原始记录，并经常检查模板、钢筋、沉降观测点及预埋部件的位置和保护层的尺寸，确保其位置正确不发生变形。浇注过程随时检查钢筋和模板的稳固性，发现问题及时处理。
......
墩台施工常见 质量通病 及采取的有效措施：
1.砼麻面现象
2.蜂窝
3.孔洞
4.露筋
5.缺棱掉角
......
，共19页。
