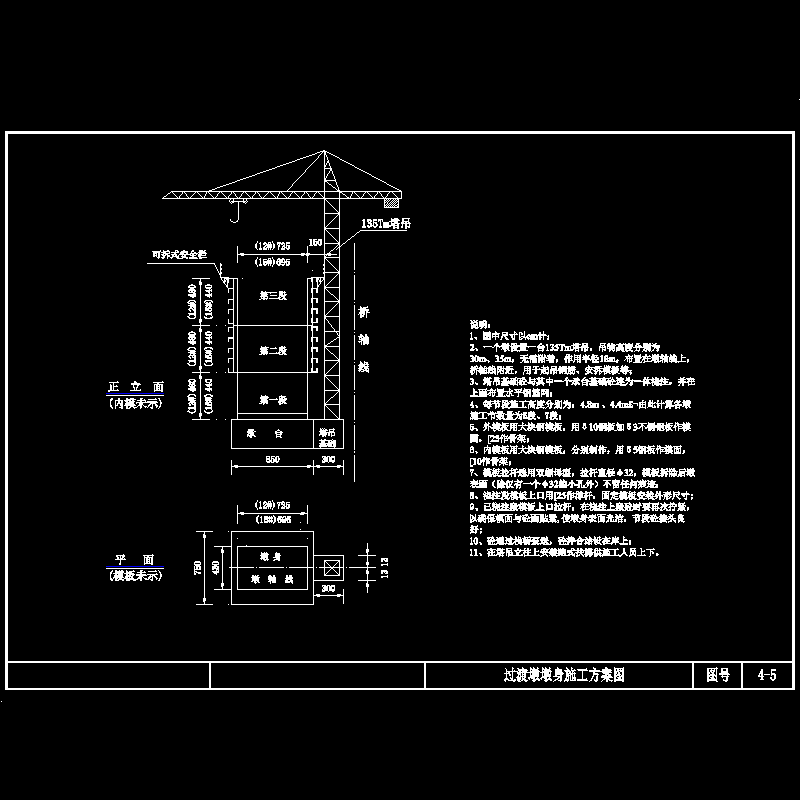

桥梁塔吊翻模墩身施工方案设计CAD图纸

说明： 　　1、图中尺寸以cm计； 　　2、一个墩设置一台135Tm塔吊，吊物高度分别为30m、35m，无需附着，作用半径18m，布置在墩轴线上，桥轴线附近，用于起吊钢筋、安拆模板等； 　　3、塔吊基础砼与其中一个承台基础砼连为一体浇注，并在上面布置水平钢筋网； 　　4、每节段施工高度分别为：4.8m 、4.4m??由此计算各墩施工节数量为5段、7段； 　　5、外模板用大块钢模板，用δ10钢板加δ3不锈钢板作模面，[25作骨架； 　　6、内模板用大块钢模板，分别制作，用δ5钢板作模面，[10作骨架； 　　7、模板拉杆选用双螺母型，拉杆直径φ32，模板拆除后墩表面（除仅有一个φ32的小孔外）不留任何痕迹； 　　8、浇注段模板上口用[25作撑杆，固定模板安装外形尺寸; 　　9、已浇注段模板上口拉杆，在浇注上段砼时要再次拧紧，以确保模面与砼面贴紧,使墩身表面光洁，节段砼接头良好; 　　10、砼通过栈桥泵送，砼拌合站设在岸上； 　　11、在塔吊立柱上安装跑式扶梯供施工人员上下。
