桥梁墩身翻模设计CAD图纸

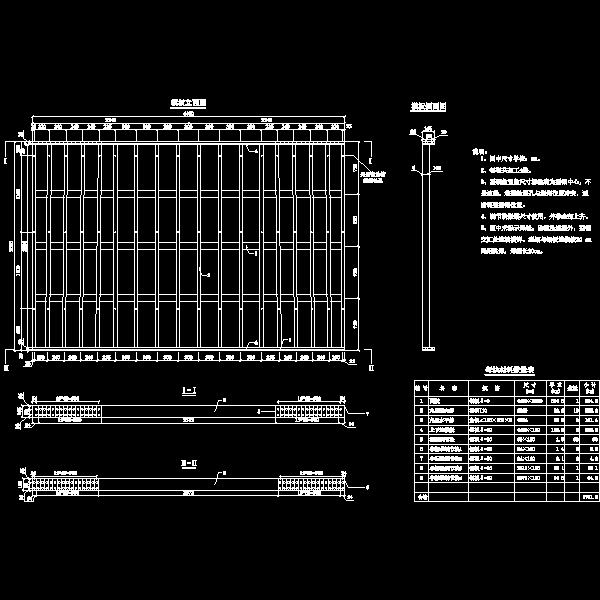

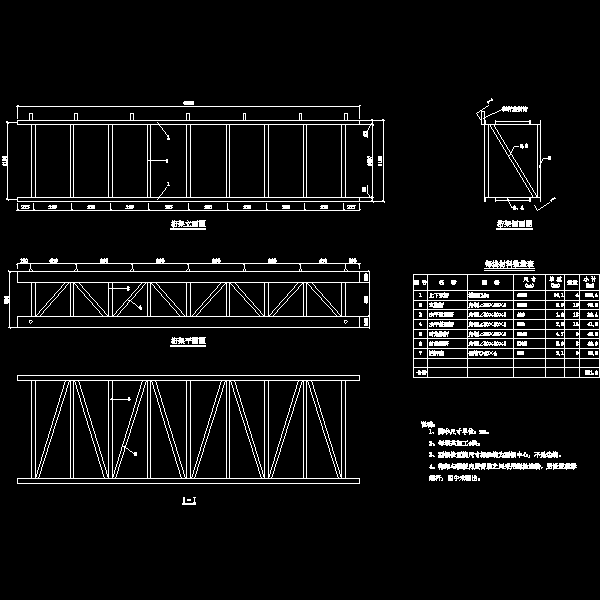

模板按施工节段高度3.0m设计，按翻模法施工，加起步段共30次浇筑完成。每柱按至上向下单数和双数节段分别设计1套模板，每墩两柱同时施工，每套模板由4块大钢模组成，纵横向各2块，横桥向模板设计成整块，顺桥向模板分块设计组拼而成。1＃板背肋上桁架图，1＃板背肋下桁架图，2＃、3＃拼装图，2＃板背肋上桁架图，单数节段1＃板，单数节段2＃板，单双数节段通用3＃板，拉杆构造图，双数节段1＃板，双数节段2＃板，系梁内顶模，引桥墩身模板安装示意图，引桥墩身施工安全防护设计图，外模工程数量表，引桥墩身翻模设计说明。
